10、地基雷达监测

2 年 ago

测试团队

1 minute

地基雷达监测

边坡雷达监测平台

【功能说明】地基INSAR在平台绑定的账号可以按需配置

如果中海达管理员，可以绑定使用地基的管理员
若是单个矿山的账号，可以动态绑定单个地基insar的指定矿山账号

【操作用户】管理员、项目经理、产品经理

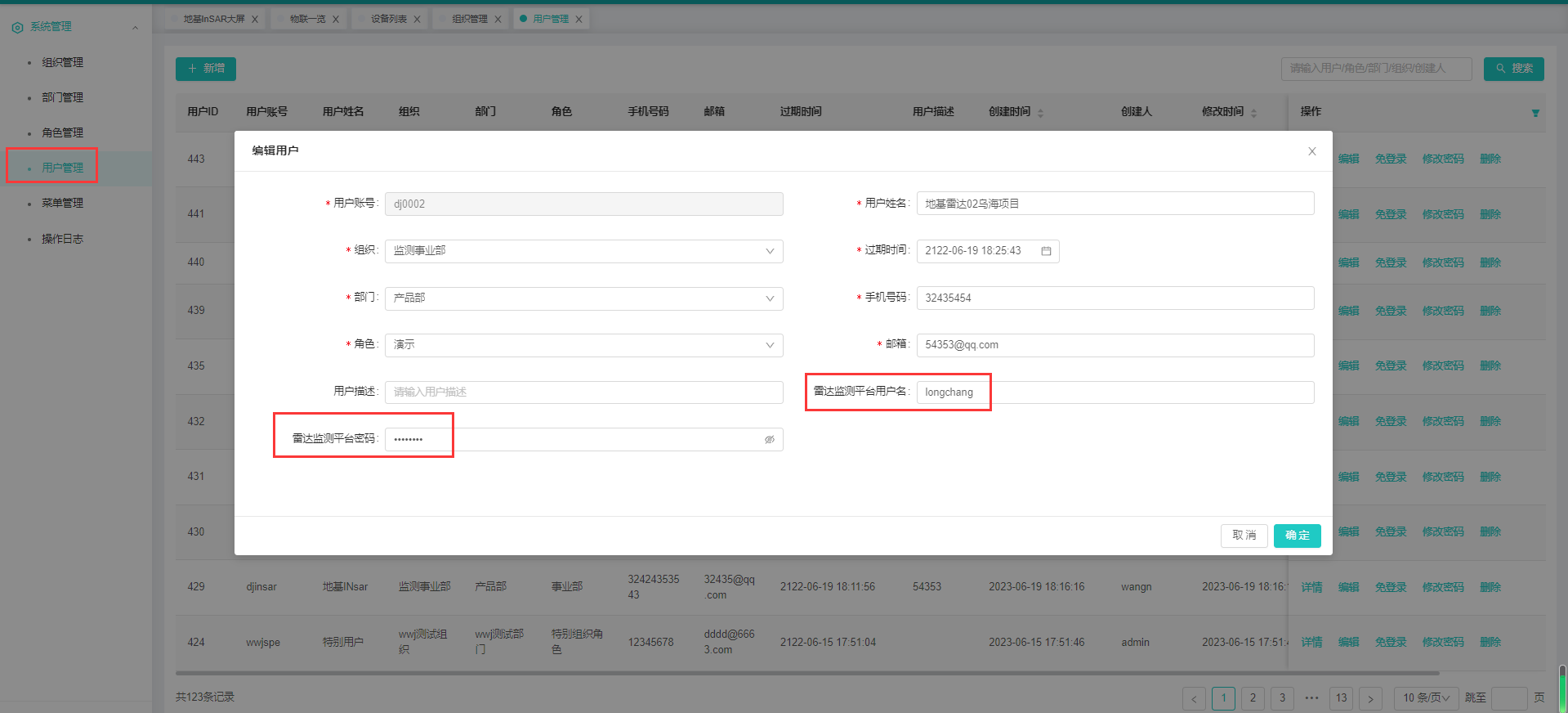

【操作说明】1、新增或编辑用户时，可按需配置地基INSAR平台账号
使用已配置INSAR账号的用户登录平台，进入【边坡雷达监测平台】，只展示已配置账号的工程信息
【边坡雷达监测平台】中，包含实时监测、历史数据、预警记录、预警管理、监测报告

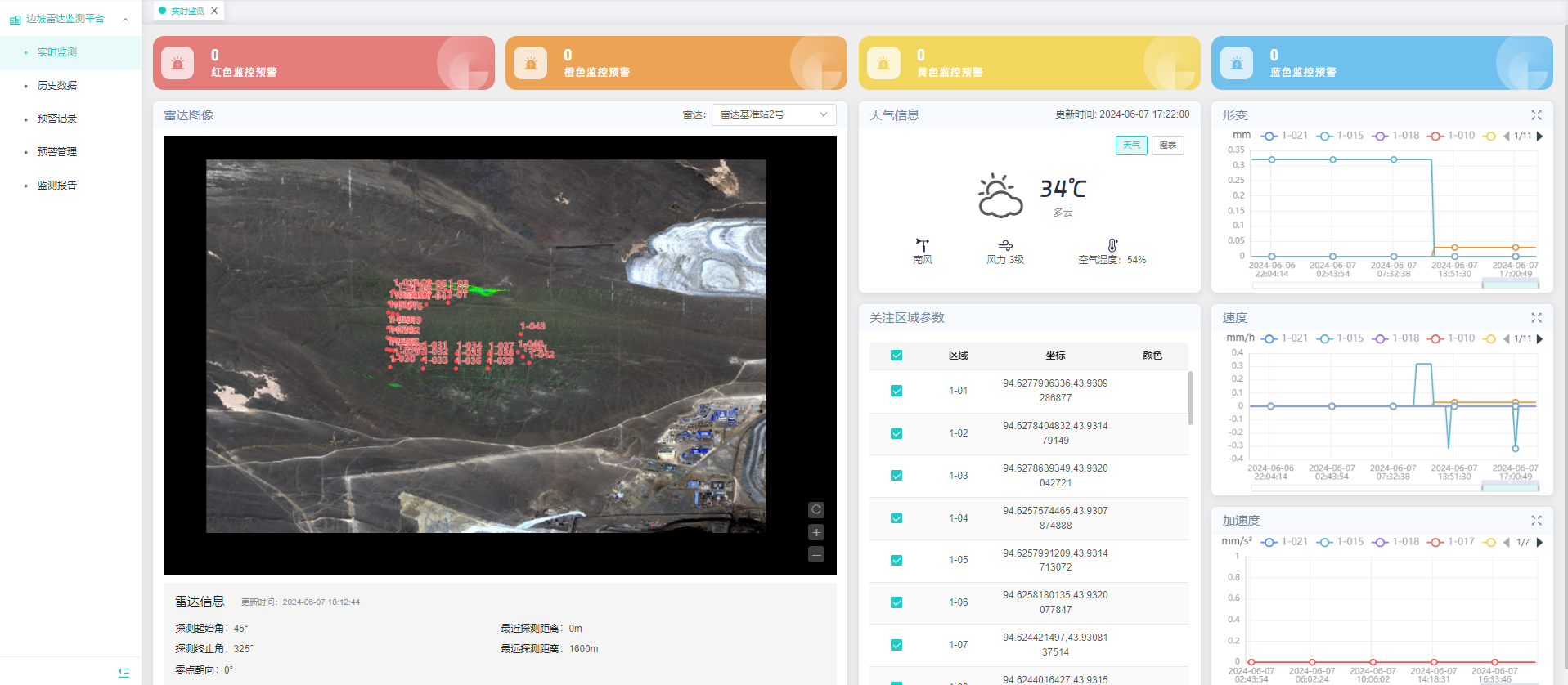

实时监测

界面展示包含：预警数量、雷达图像、雷达波形图、天气信息、关注区域参数、形变、速度、加速度。
勾选关注区域参数中的区域，形变、速度、加速度图中显示对应选择区域的数据。
点击图表中右上的放大图标，图表能够放大显示。

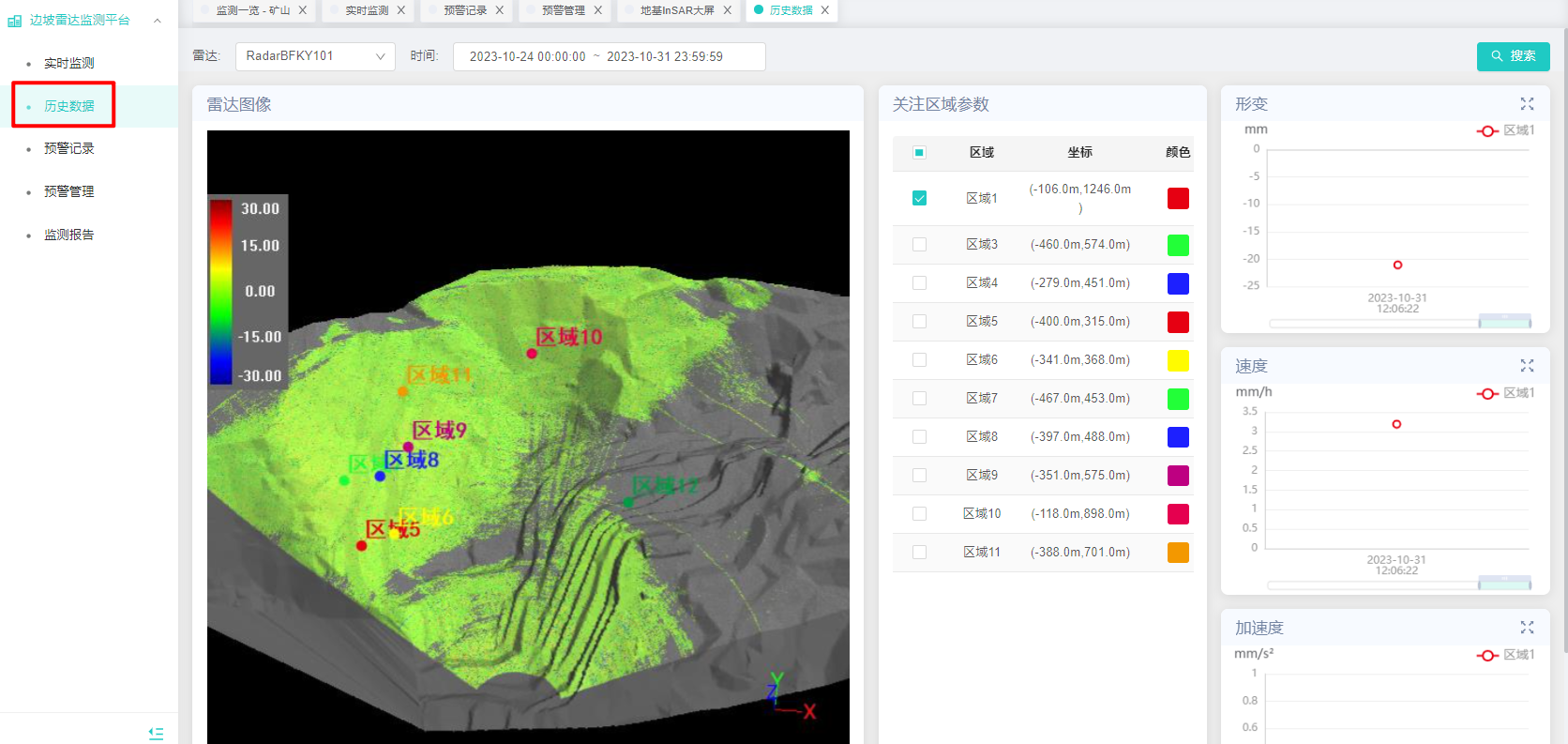

历史数据

界面展示包括：雷达图像、关注区域参数、形变、速度、加速度、雷达和时间搜索框。
勾选关注区域参数中的区域，形变、速度、加速度图中显示对应选择区域的数据。
选择搜索雷达和时间，雷达图像中展示对应的图像。

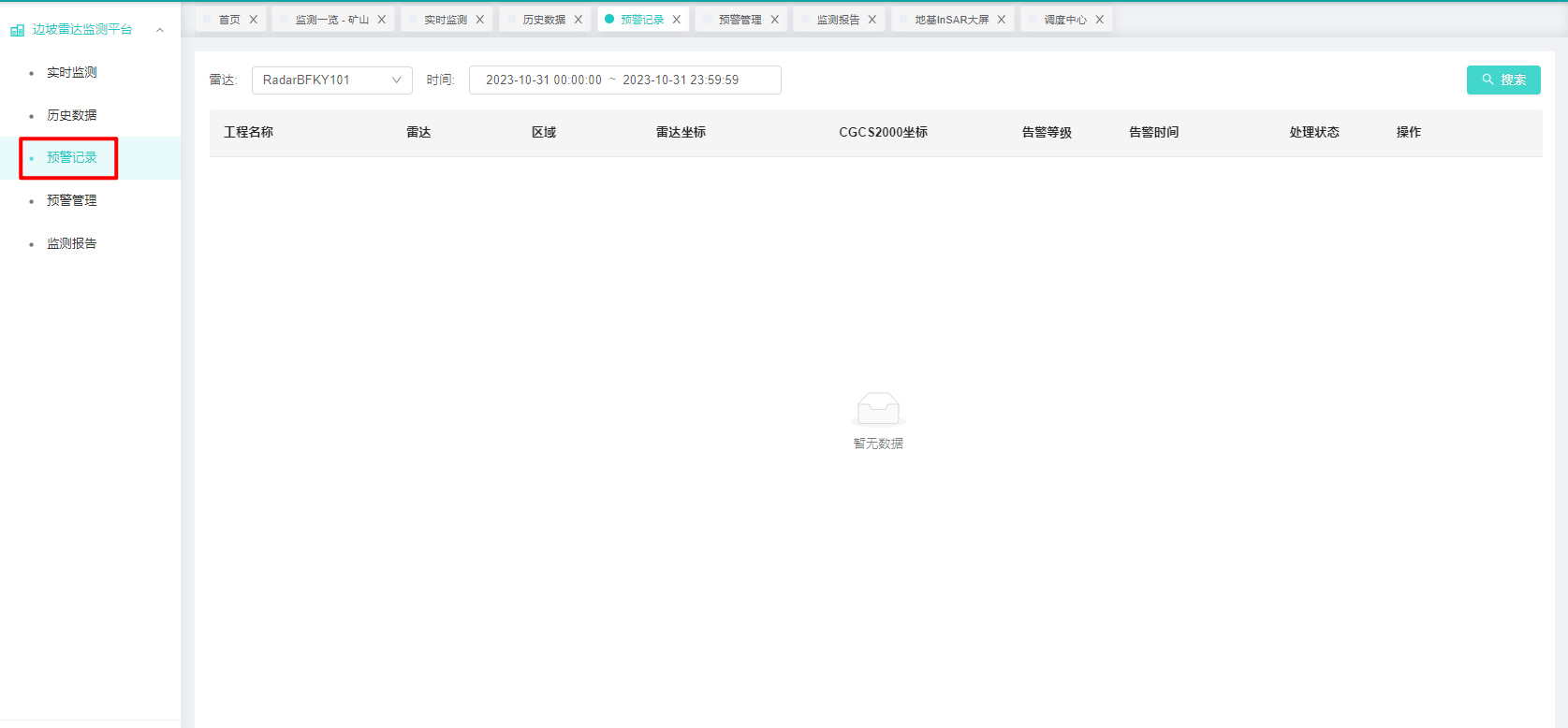

预警记录

界面展示包括：雷达和时间搜索框、工程名称、雷达、区域、雷达坐标、CGCS2000、告警等级、告警时间、处理状态、操作。
通过输入指定的搜索条件，可搜筛选对应雷达和时间的预警记录。

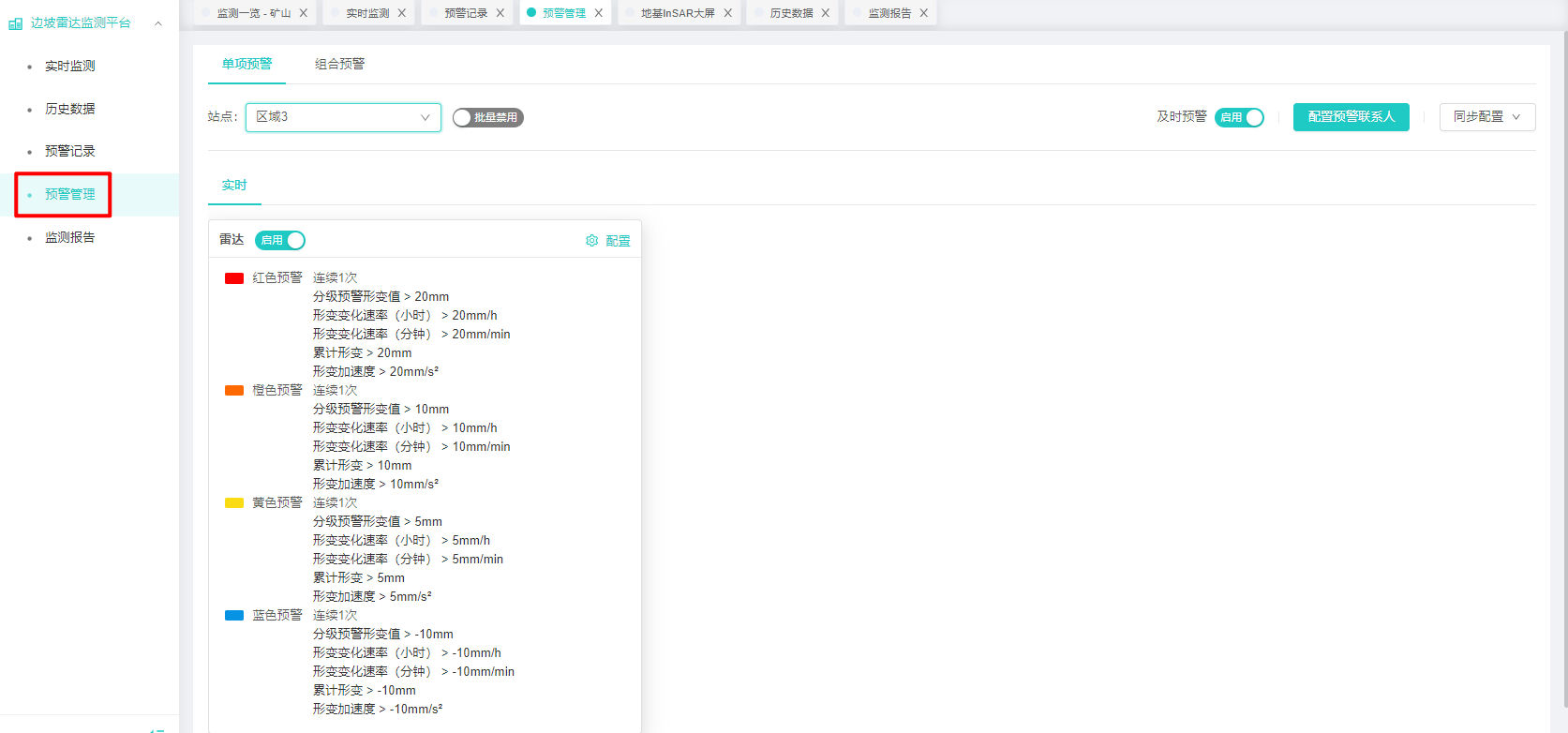

预警管理

界面展示包括：单项预警、组合预警、站点选择、配置预警阈值、配置预警联系人、启用预警按钮、同步配置。
选择单项预警，选择要预警的站点，设置预警阈值，配置预警联系人并启用预警，单项预警即可设置成功。
选择组合预警，点击新增，填写组合预警名称、主题及预警项配置，启用预警，组合预警即可配置成功。

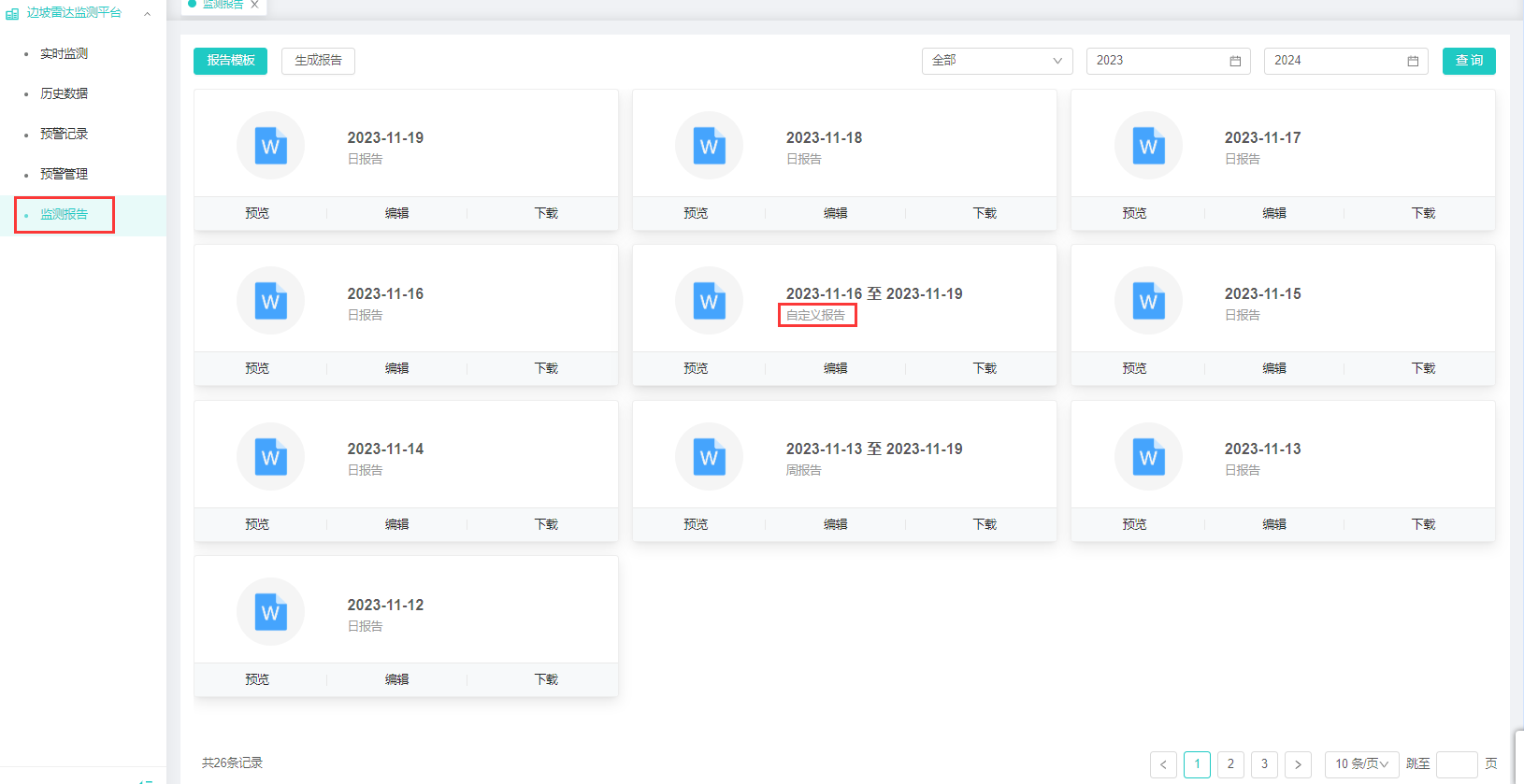

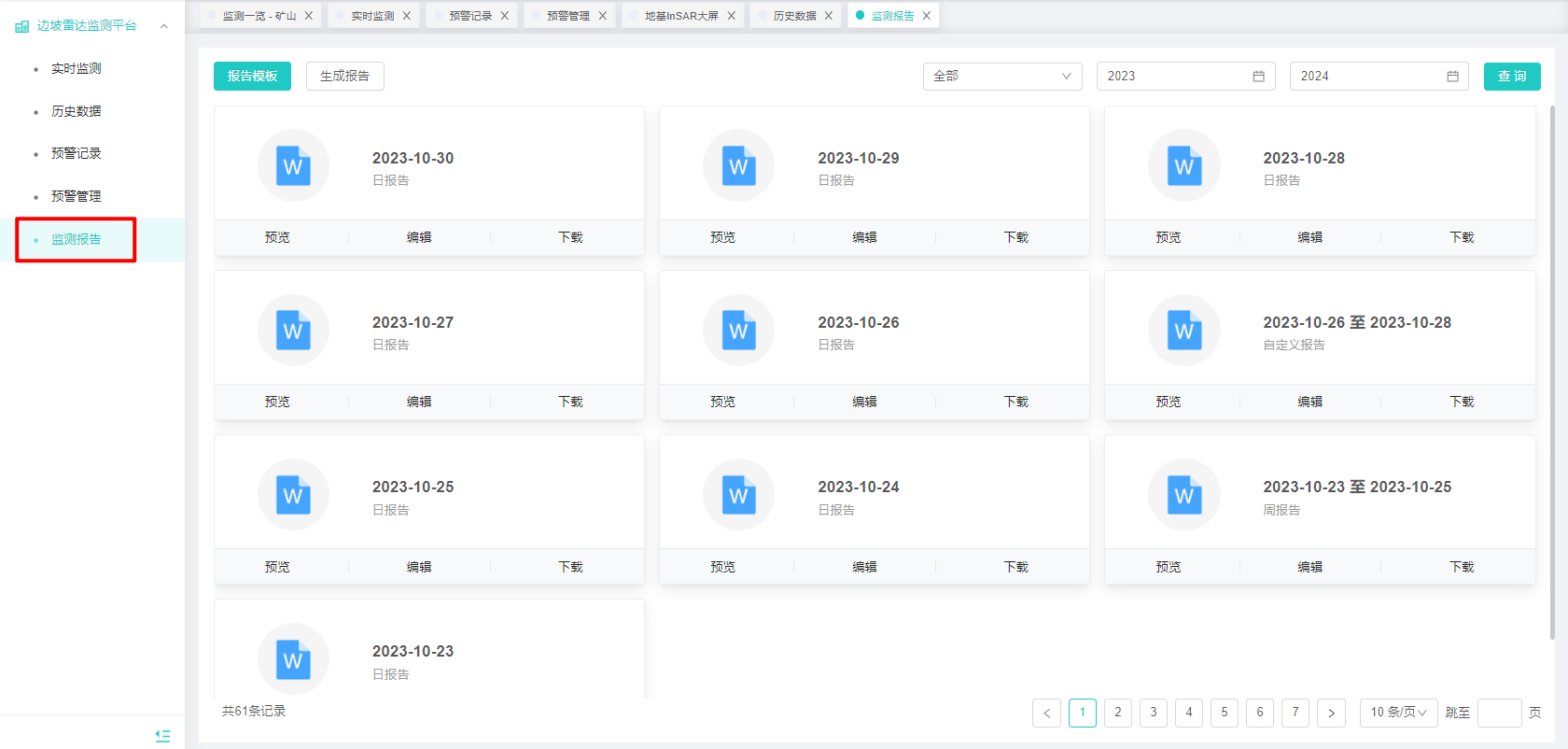

2.10.1.5监测报告

1、界面展示包括：报告模板、生成报告、报告类型和时间查询，报告展示包括预览、编辑、下载。

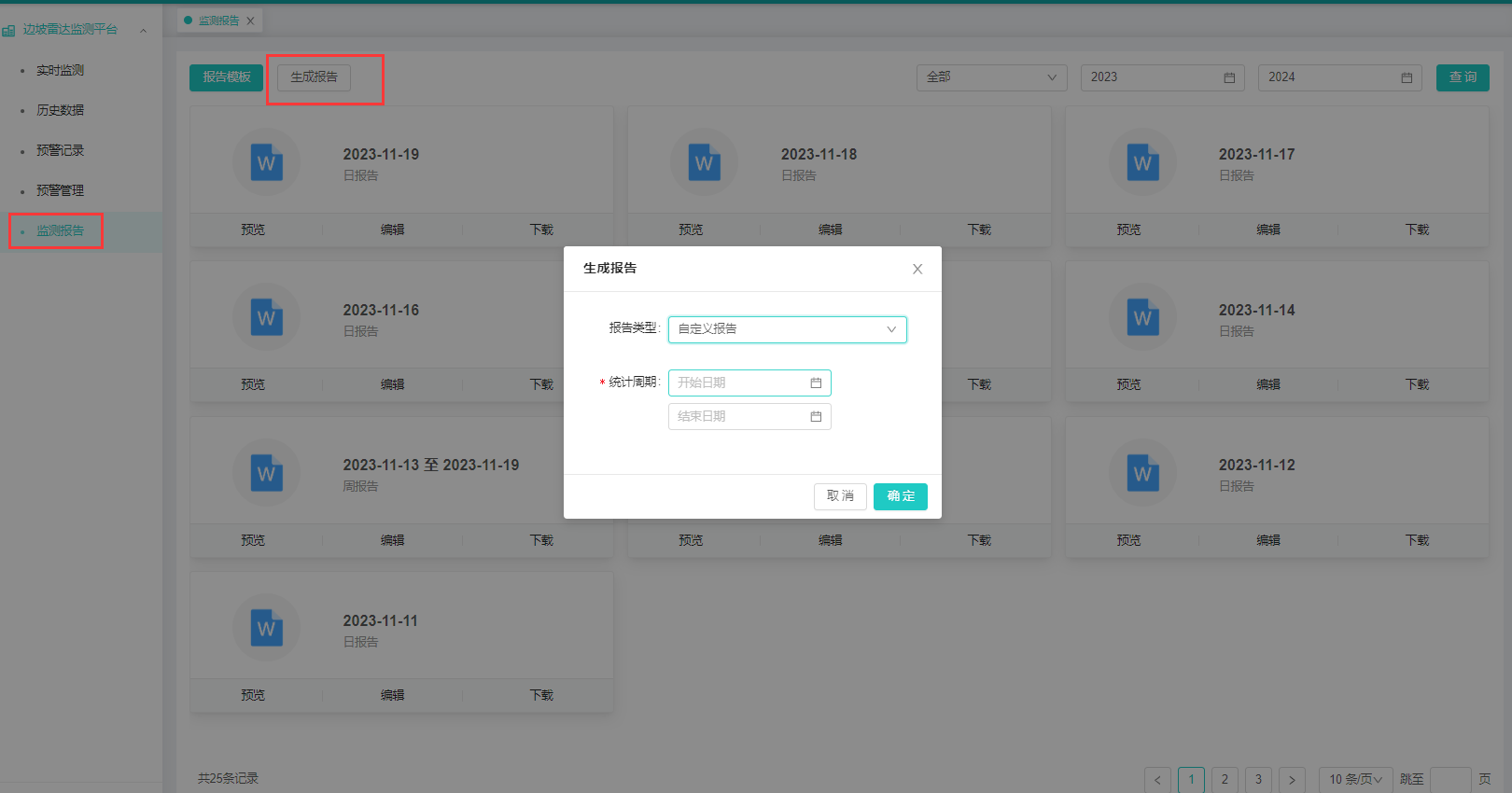

2、点击生成报告可统计生成报告的类型和统计周期，生成报告的类型有：日报、周报、月报、年报、自定义报告

3、报告模板中可对报告的工程概况、设计原则及编制依据、监测布点和阈值设计、监测结论与建议进行模板编辑，能对周报统计日期和监测数据抽稀进行设定。

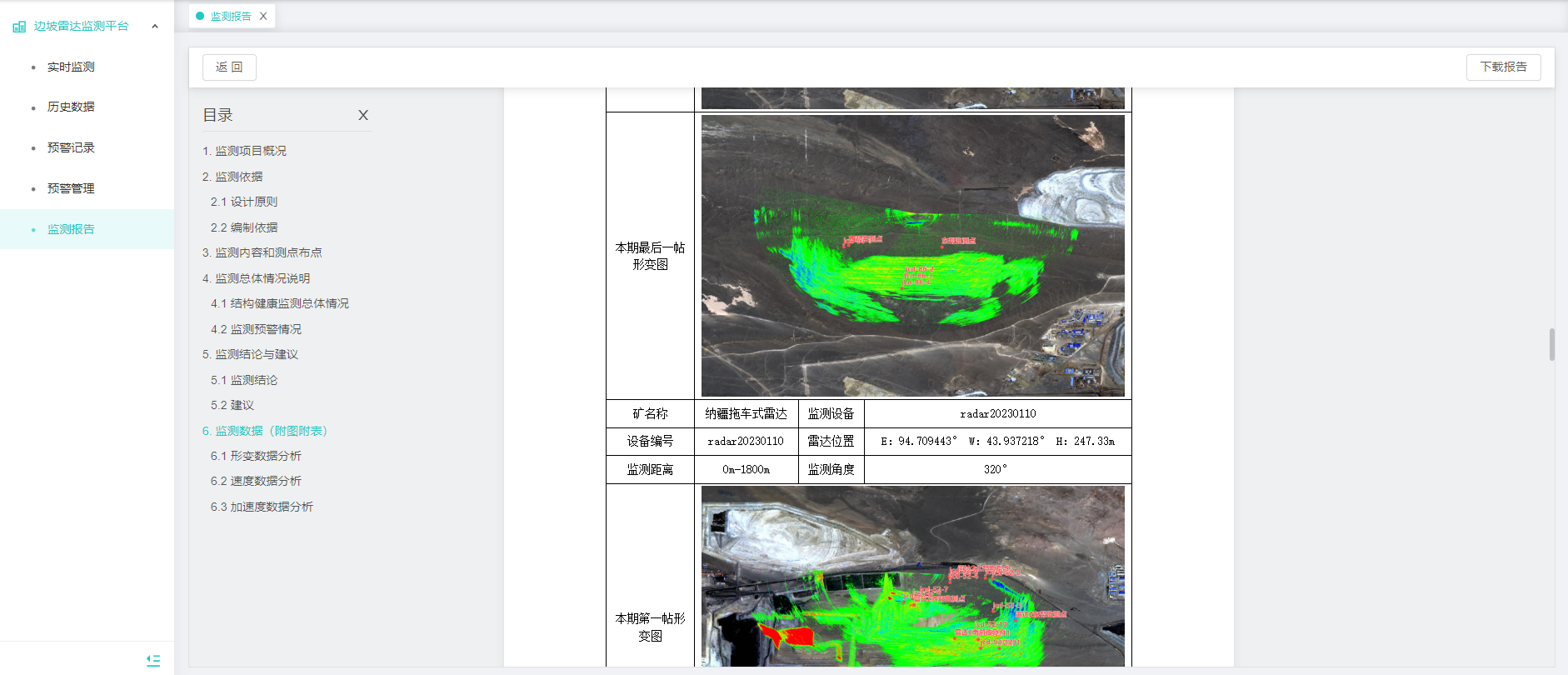

监测报告输出形式：

针对边坡雷达输出专业日/周/月/指定周期报告

1、导入报告模板，平台后台预设监测报告目录大纲；

2、监测成果数据按照模板要求生成对成报表数据；

3、支持导出word文档格式的可编辑报告成果；

4、支持人工自定义检索时间周期（不超过一个月），执行生成对应周期内的报告数

5、支持自定义统计周期（30天内）生成报告

5.1、监测报告列表页添加手动执行报告功能（可以选择30天的范围）

5.2、生成的报告类型为自定义报告

当工程下存在多个雷达站点时，监测报告展示多个雷达的数据。

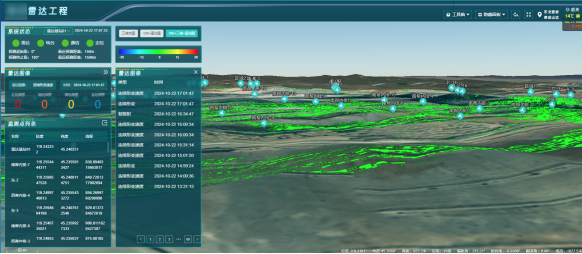

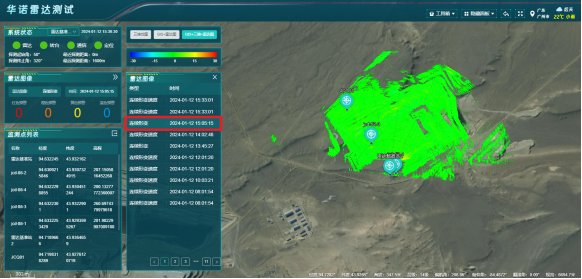

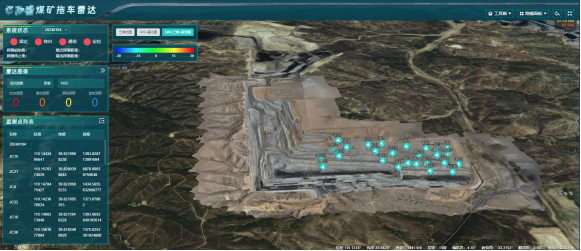

地基INSAR监测大屏

【功能说明】地基INSAR大屏，包含：系统状态、雷达图像、监测点列表、三维地图、GIS+雷达图、GIS+三维+雷达图、雷达形变量、形变速度值曲线、形变加速度值曲线

【操作用户】管理员、项目经理、产品经理（且已授权该大屏菜单权限）

【操作说明】1、系统状态：通过对接北方工业大学C端数据接口获取其【雷达、转台、通信、定位】状态信息；

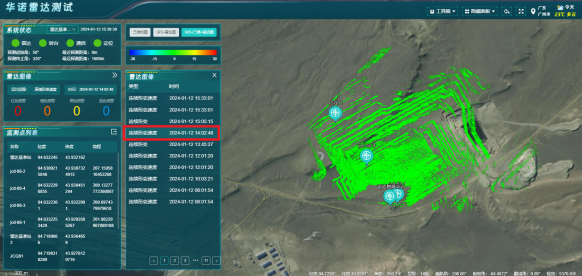

2、雷达图像

1）图像类型：根据雷达监测性质划分【连续形变】、【连续形变速度】、【复散射】

2）时间

3）预警统计：四级预警（一、二、三、四或红橙、黄、蓝划分）统计当日告警信息。

连续形变图：

连续形变速度图：

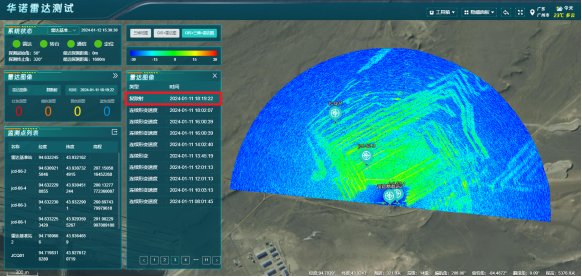

复散射图：

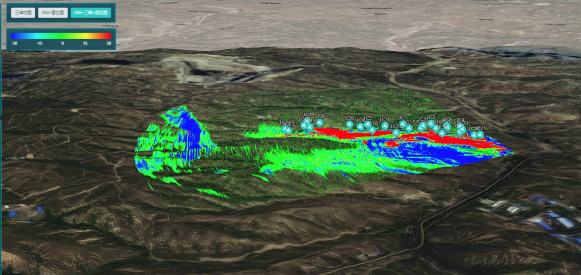

雷达数据影像叠加高程偏差

问题原因：雷达数据采用的RTK大地高，倾斜模型采用了水准高，引起的差异。

解决办法：

1、将三维模型数据采用egm96修正到大地高系统

2、由于倾斜模型原点投影参数设置为102，应为105，需将EPSG:4543，改为EPSG:4544。

原点坐标不变，投影平面结果是按照105投影，但是选择epsg时选错了。

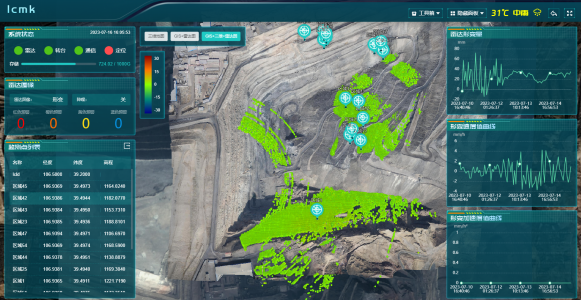

地基Insar大屏显示正常，三维模型+GIS+雷达图中，三维模型和热力图、雷达站点图标贴地很紧密，不会漂浮。

3、监测点列表

1）区域选择：提供区域样式（监测点、线条、多边形等类型）特征点检索条件提供。

2）测点经纬度信息：根据检索条件过滤显示对接所属的测点经纬度坐标信息。

3）支持导出测点经纬度坐信息（包含雷达名称、雷达编号、测点类型、测点名称、对应测点的经纬度信息、表头项目名称、日期）。

4）点击监测点列表中的区域，地基InSAR大屏右侧的雷达形变量、形变速度值曲线、形变加速度值曲线显示选择点击区域的数据。

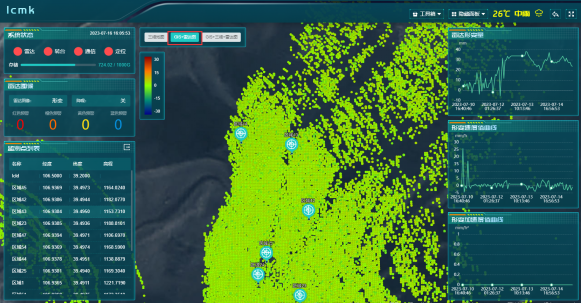

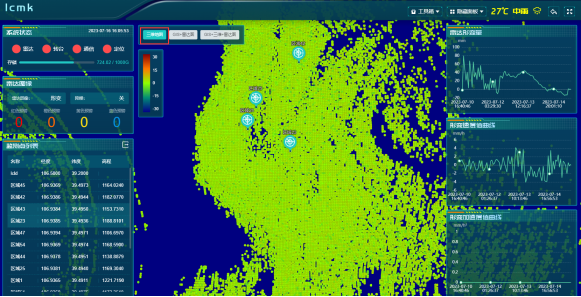

4、GIS界面：加载三维地图、GIS+雷达图、GIS+三维+雷达图三种形式切换

1）三维地图：只加截矿区/水利/隐患点三维模形+雷达成像效果图。通过北方工业大学平台获取三维底图模型坐标和雷达成像形变实时数据与坐标信息，方能正确叠加图层。

2）GIS+雷达图：加载天地图底图要素，结合北方工业大学提供的”雷达成像效果图”接口附带的坐标信息，做图层叠加。

3）GIS+三维+雷达图：加载天地图底图要素+三维模型信息+雷形变量实时数据

5、点击雷达大屏站点，可切换不同雷达。

实时数据大屏界面：

1、雷达形变量：加载雷达形变量实时数据的，由北方工业大学接口提供。

注：特征点是”单点“则反馈单点的形变数据；

特征点是 ”线条“则反馈线条内所有象素点的平均值形变量。

特征点是”多边形“则反馈多边形内所有象素点的平均值形变量。

2、形变速度值曲线：加载雷达形变速度实时数据；

3、形变加速度值曲线：加载雷达形变加速实时数据；

数据查询

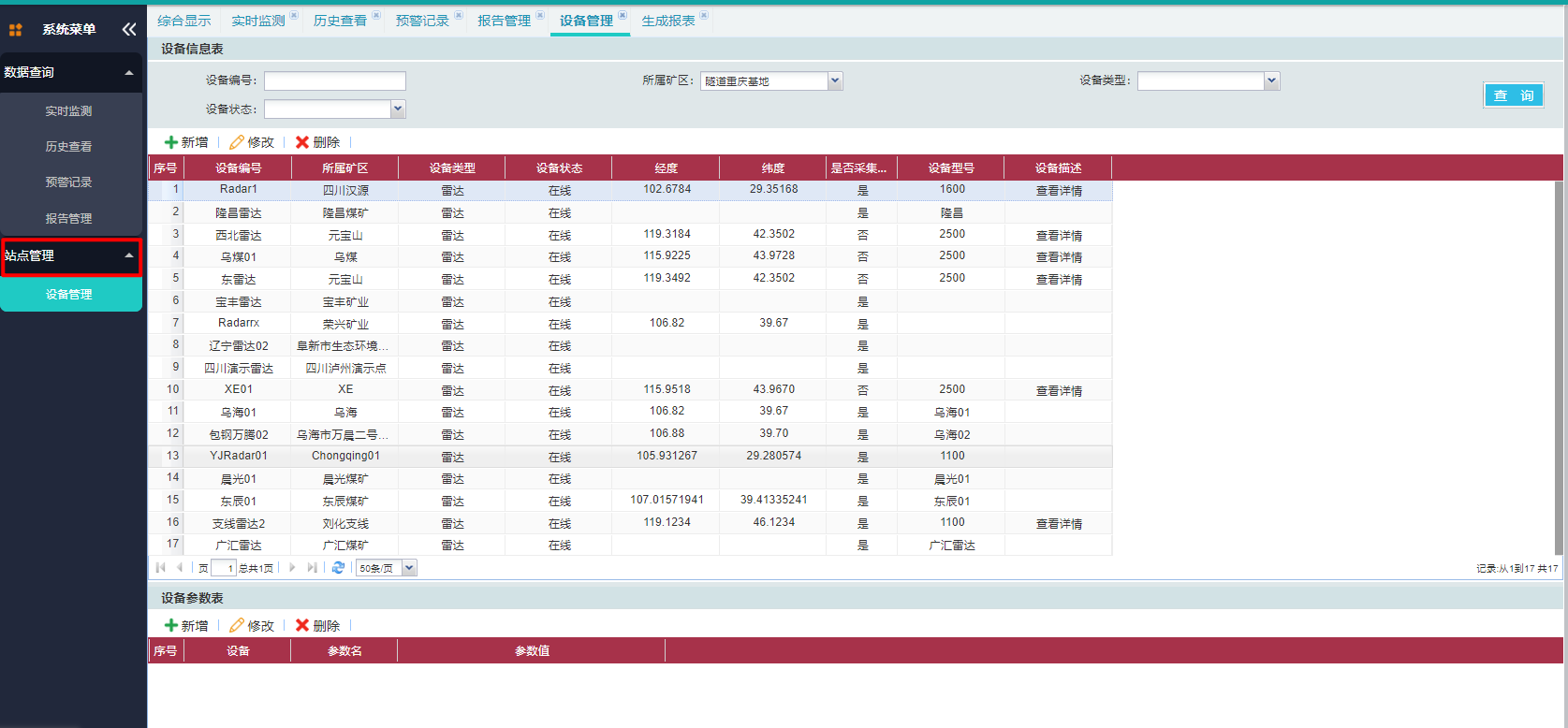

【功能说明】数据查询包括实时监测、历史查看、预警记录、报告管理、设备管理

【操作用户】管理员、项目经理、产品经理（且已授权该数据查询菜单权限）

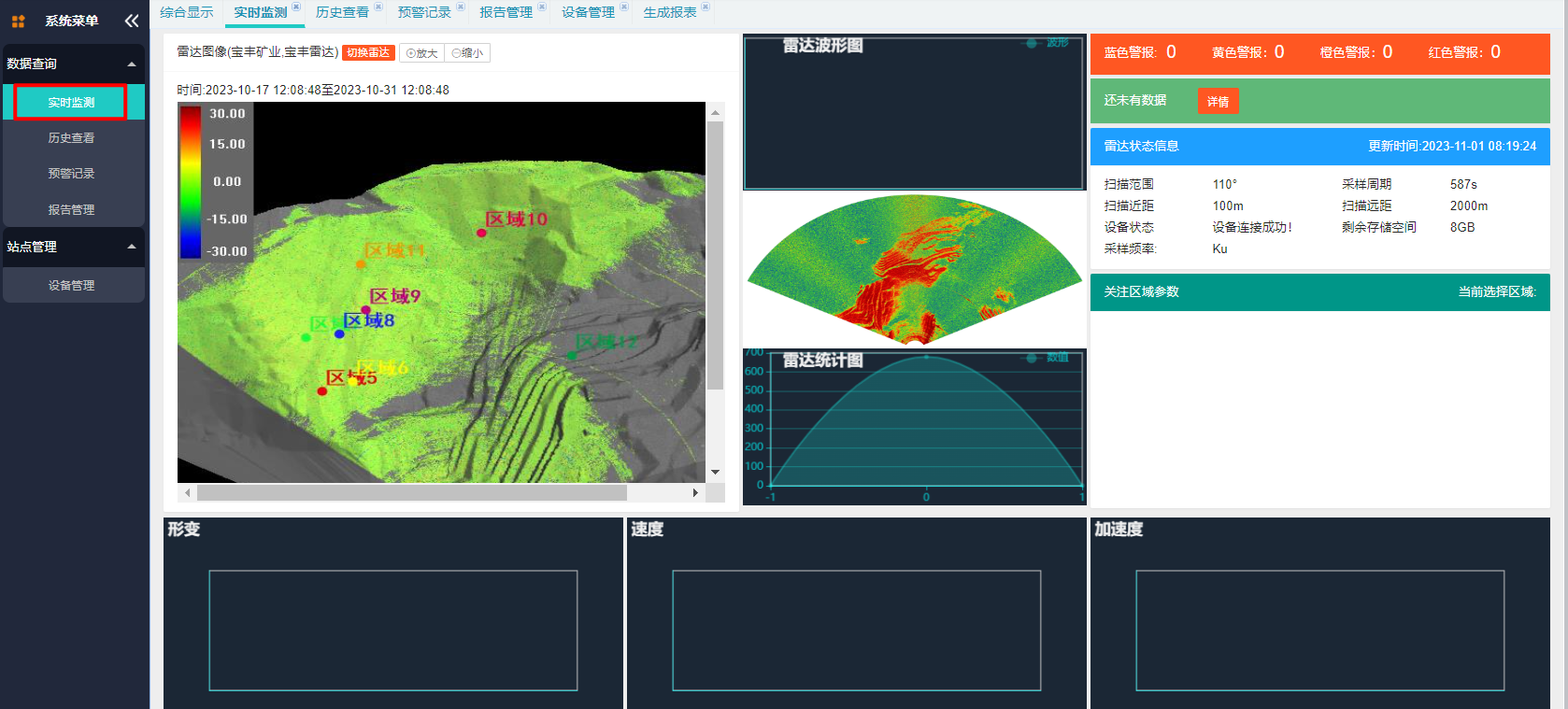

【操作说明】1、实时监测中可以切换矿区和雷达，来展示实时的雷达图像、雷达波形图、雷达统计图、警报信息、雷达状态信息、关注区域参数、形变、速度、加速度。

2、历史查看中可查询指定的矿区、雷达和时间范围，来展示雷达图像、关注区域参数、形变、速度和加速度信息。

3、预警记录中可根据矿区、雷达和处理结果来查询雷达雷达监测的预警情况，处理结果包括：已忽略、已处理、已报送上级。

4、报告管理中能够选择矿区、区域、雷达和时间范围来生成报告，也可对生成的报告进行下载查看。
