运维中心

运维管理

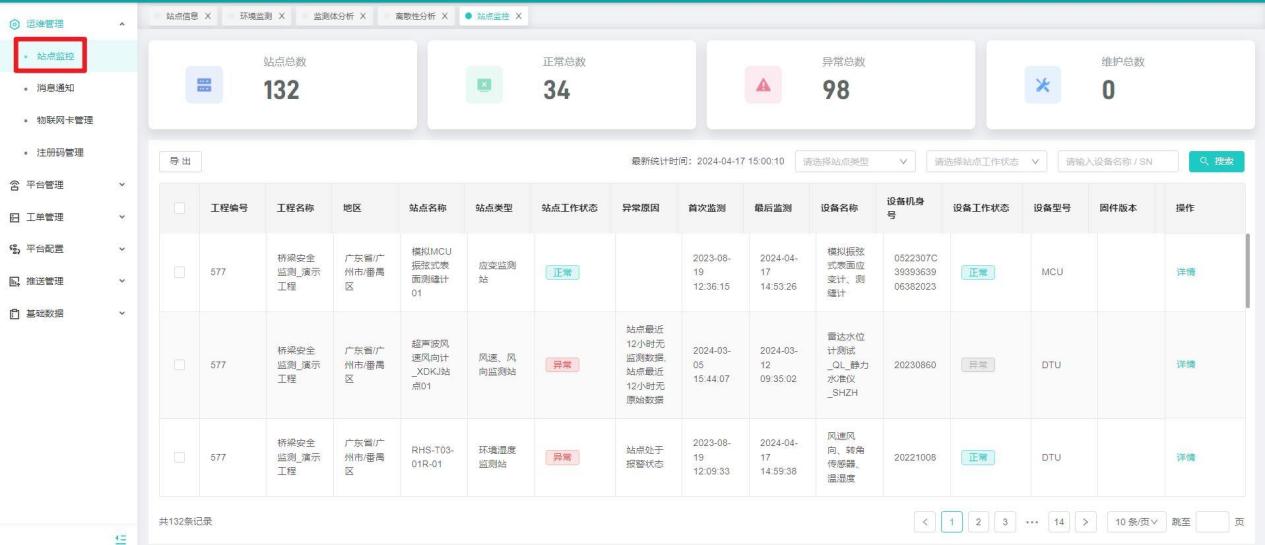

站点监控

【功能说明】实时监控行业下站点状态信息，突出异常监控，按点排查

【操作说明】点击“站点监控”，展示站点监控数据汇总和列表，可进行导出，设备详情和异常原因查看，点击详情看跳转到站点设备详情。

注： 选中数据时可以选择导出，未选中数据时则全部导出

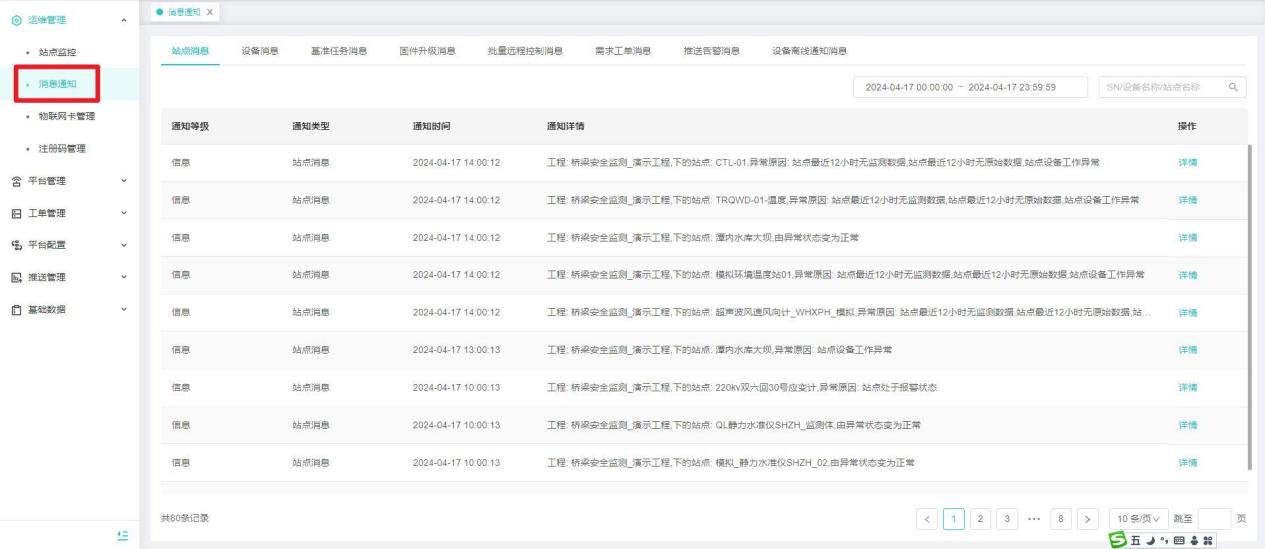

消息通知

【功能说明】监控站点、设备等状态异常或变更状态时进行弹框通知

【操作说明】点击“消息通知”，展示异常状态通知

注：消息通知包含异常通知类型记录，覆盖搜索与详情

物联网卡管理

【功能说明】物联网卡管理，用于批量查询物联网卡到期时间，物联网卡（区域限制）状态。如：新增、查询、编辑、详情、解绑、导入、导出

【操作用户】监测云用户

【操作说明】

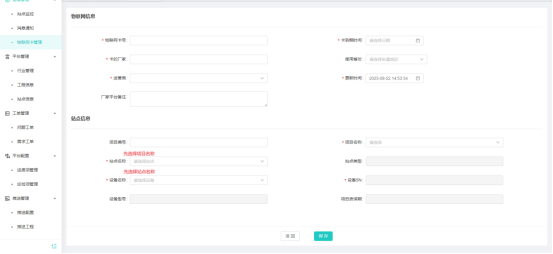

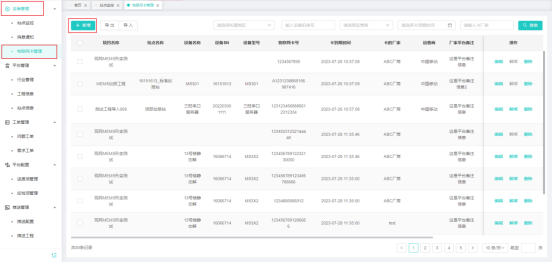

1、点击“运维管理”-“物联网卡管理”-“新增”按钮，显示新增弹窗，输入物联网信息和站点信息，点击“确定”按钮

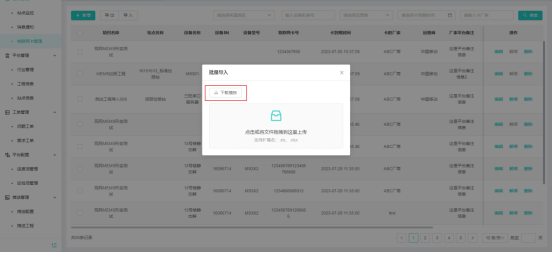

2、也可使用模板批量导入物联网卡信息。点击“导入”按钮，可先下载模板，填写表格，其中物联网卡号是唯一的，再将已填写的本地文件上传；点击“导出”按钮，可按条件导出物联网卡记录

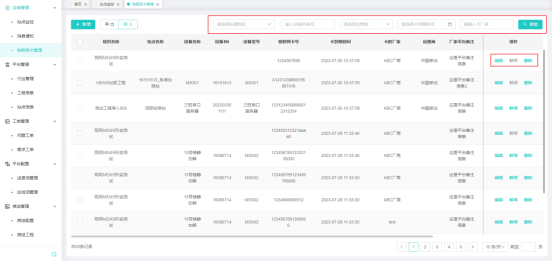

3、列表界面可进行物联网卡记录的筛选查询、详情查看、编辑和解绑

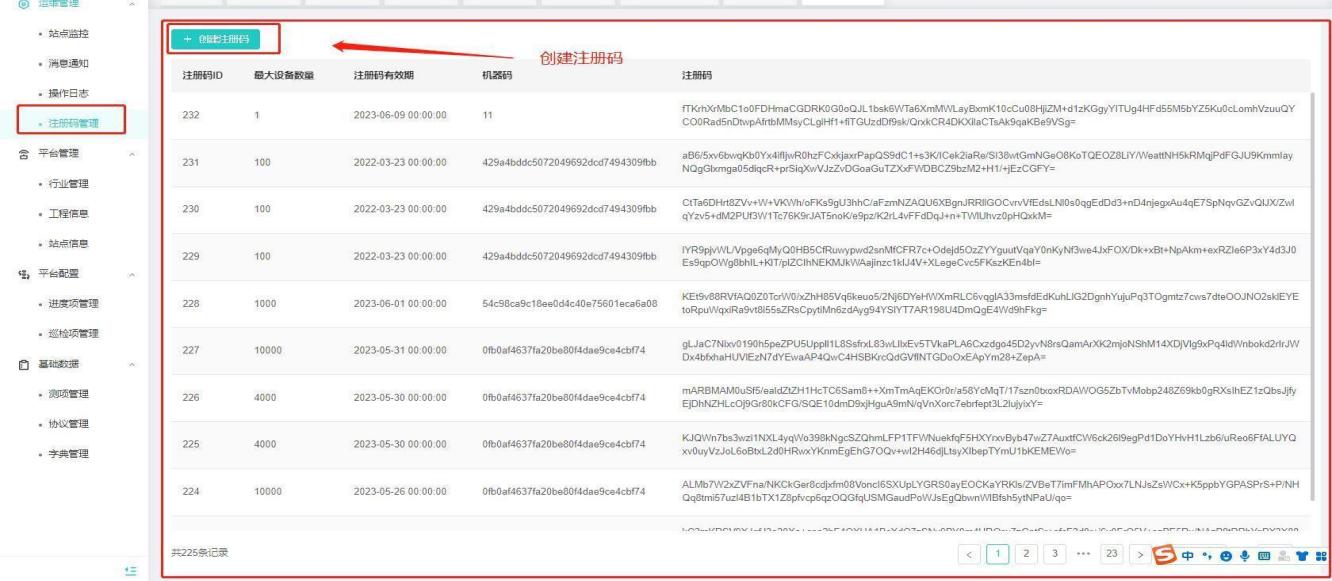

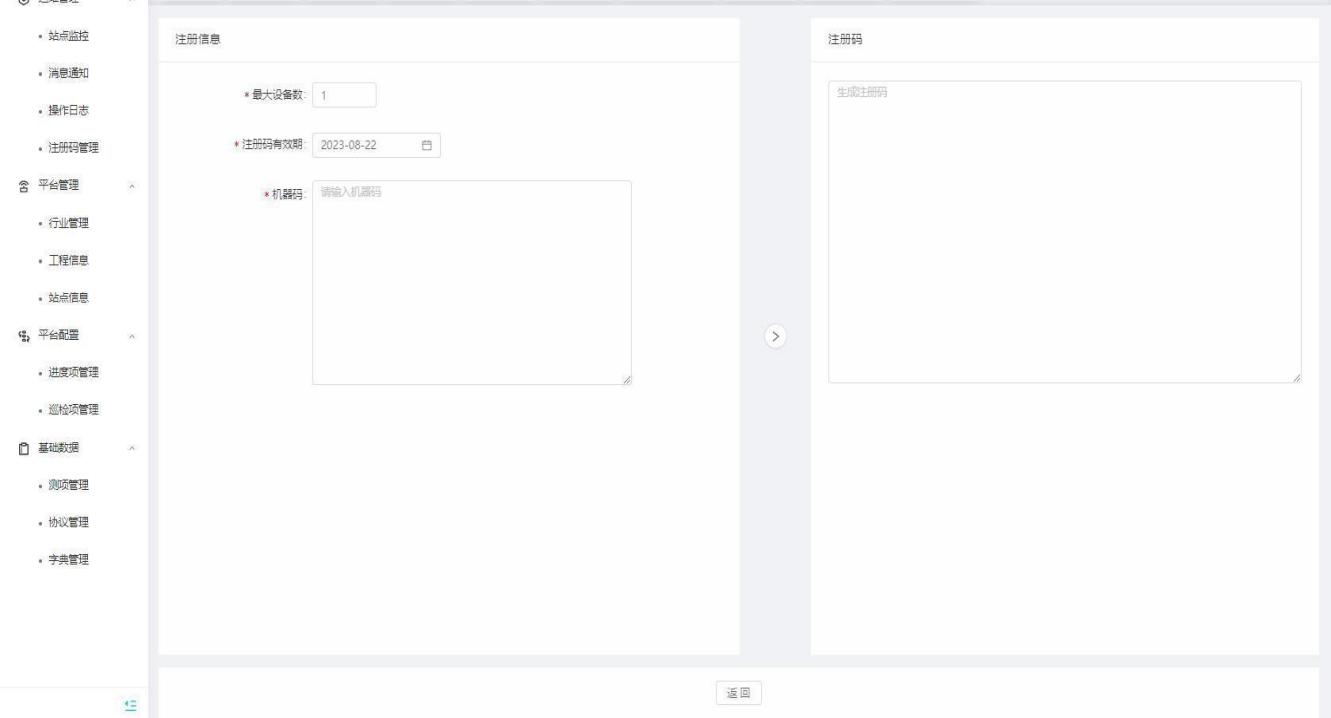

注册码管理

1、用户登录系统后，点击“运维中心”进入运维中心子系统

2、点击“注册码管理”，展示注册码列表

注：消息通知包含注册码记录，覆盖”增”

平台管理

【功能说明】监测平台行业、工程、站点管理如：【增】【删】【改】【查】及状态详情

【操作用户】监测云用户

【操作说明】登录平台后，进入【运维中心】子系统【平台管理】

行业管理

【功能说明】监测行业管理信息，如：新增、删除、编辑、查询、详情

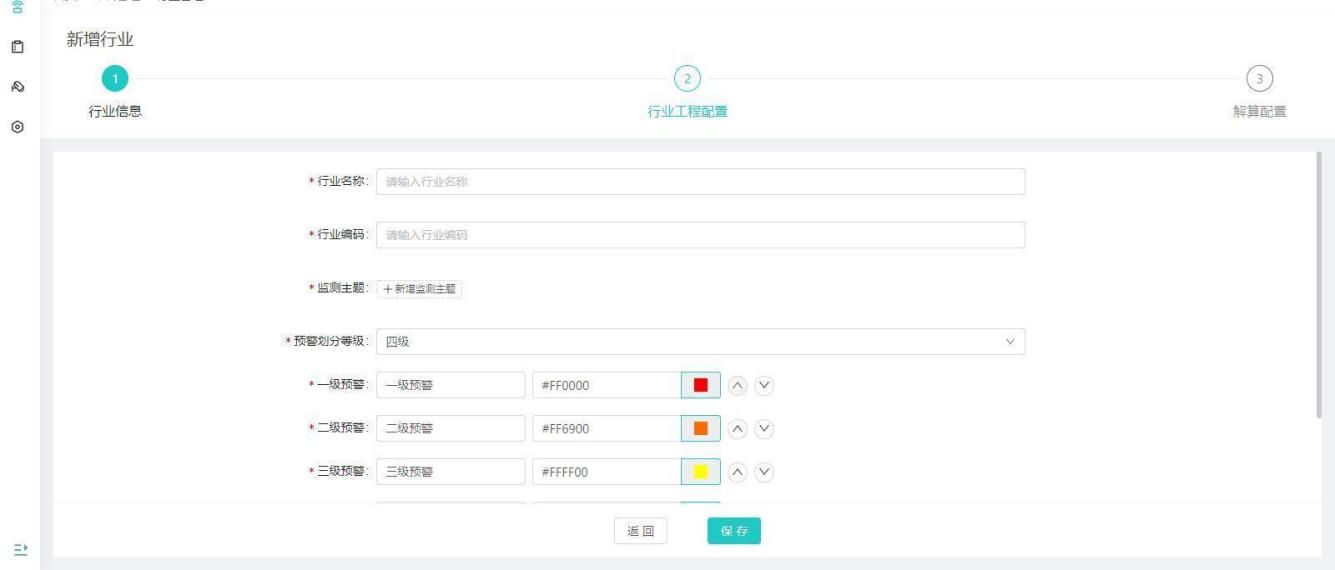

【操作说明】点击“+新增行业”按钮，显示创建行业弹窗，输入组织信息，点击“确定”按钮

注：行业名称，行业编码为唯一值，不允许重名

新增行业时分为3个Tab页面：行业信息、行业工程配置、解算配置

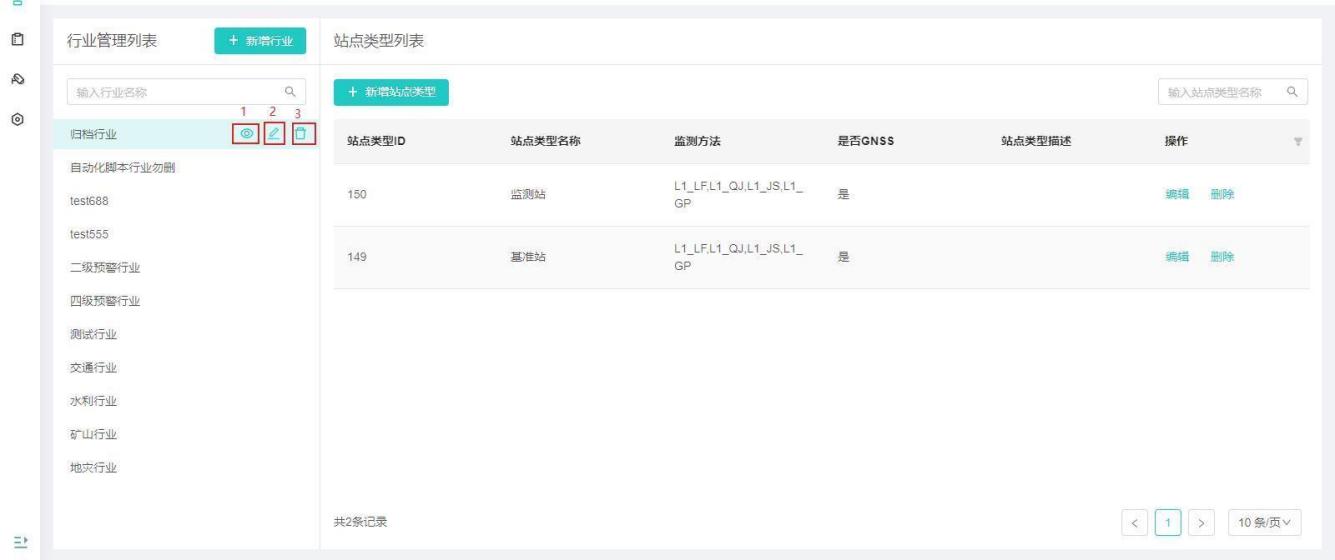

3、行业管理列表界面可进行行业详情查看、编辑和删除

1：详情 2：编辑 3：删除

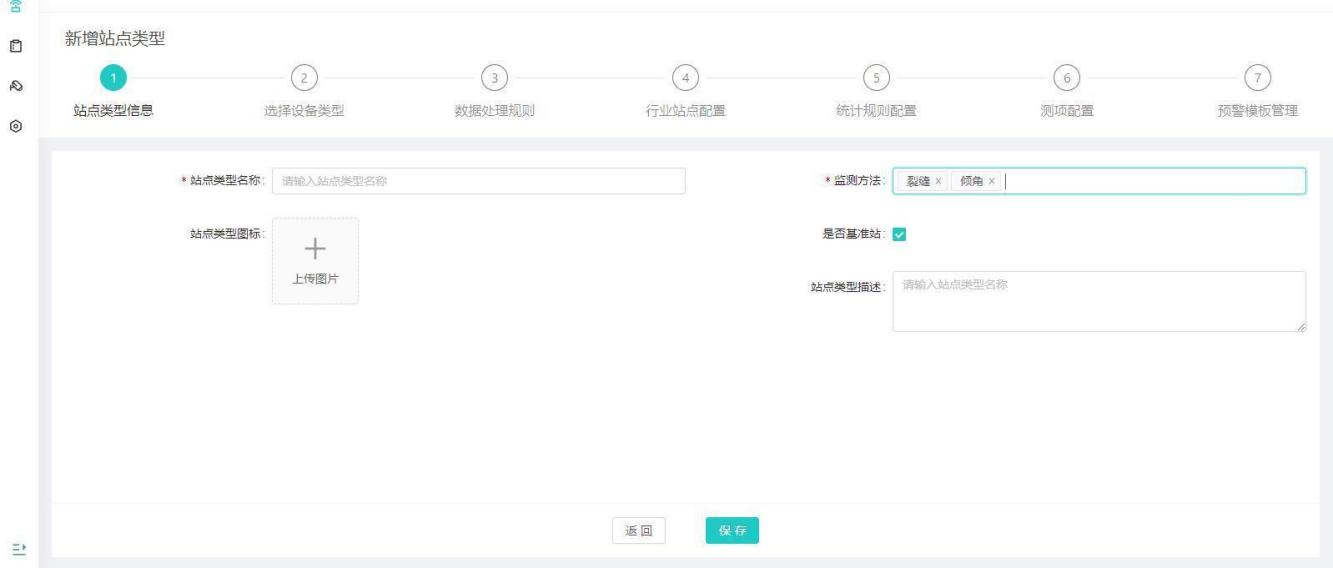

4、选中某个行业，点击“+新增站点类型”按钮，显示创建站点类型弹窗，输入站点类型信息，点击“确定”按钮

注：站点类型名称为唯一值，不允许重名

新增站点类型时分为7个Tab页面：站点类型信息、选择设备类型、数据处理规则、行业站点配置、统计规则配置、测项配置、预警管理模板

（1.预警管理模板是否显示由站点类型信息-监测方法控制，必须选中监测方法，才会显示tab内容）

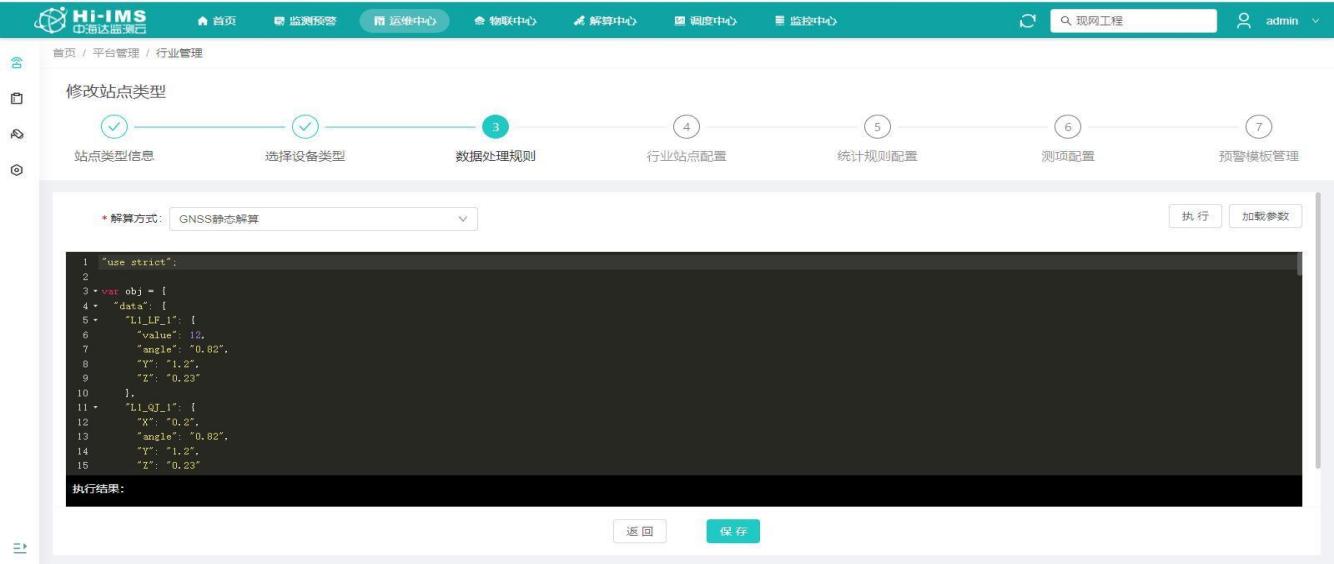

5、数据处理规则脚本编写

在数据处理规则标签页中，进行数据处理脚本的编写

脚本规则：

默认输出的数据处理方法：function formatData (jsonObj)，

设备上报数据：jsonObj（包含站点类型配置项：初始的频率模式F0，以及上报的频率值f）

以地灾行业中的裂缝监测站点类型为例，该站点类型下的设备上传裂缝相关数据，将上传的频率值f减去配置项F0，以value = f –f0为处理结果

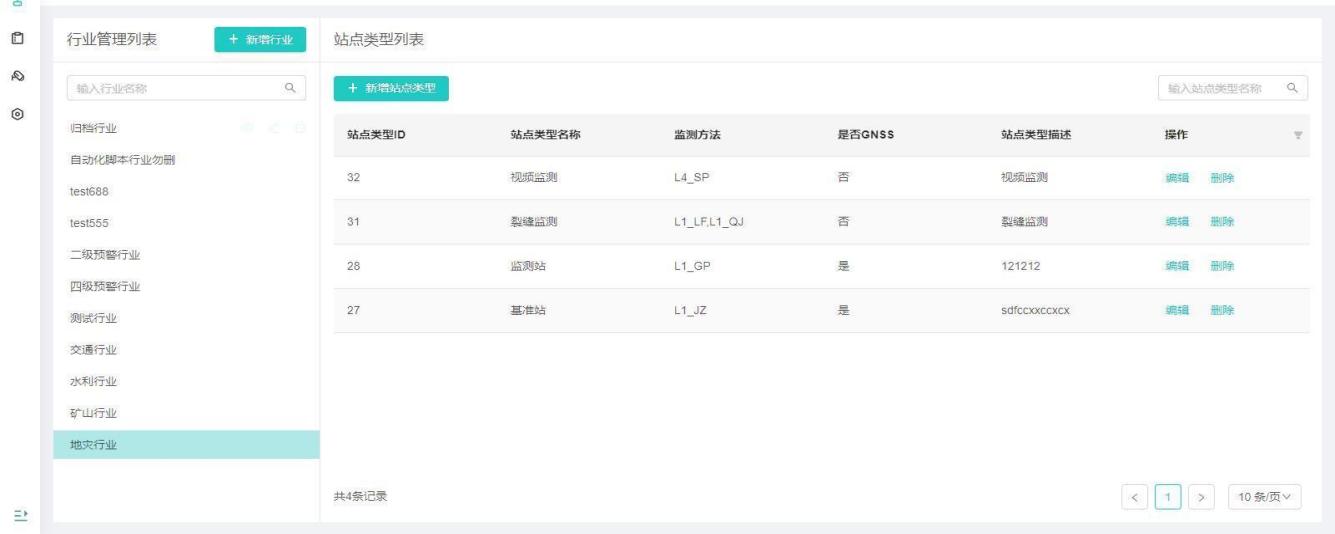

6、站点类型列表界面可进行站点类型编辑和删除

工程管理

【功能说明】监测工程管理信息，如：新增、删除、编辑、查询、详情。建立在先有行业后有工程基础上

【操作说明】点击“工程管理”-“+新增”按钮，显示创建工程弹窗，输入工程信息，点击“确定”按钮

注：工程名称、工程编号为唯一值，不允许重名

新增工程时分为3个Tab页面：基本信息、工程图纸、解算配置

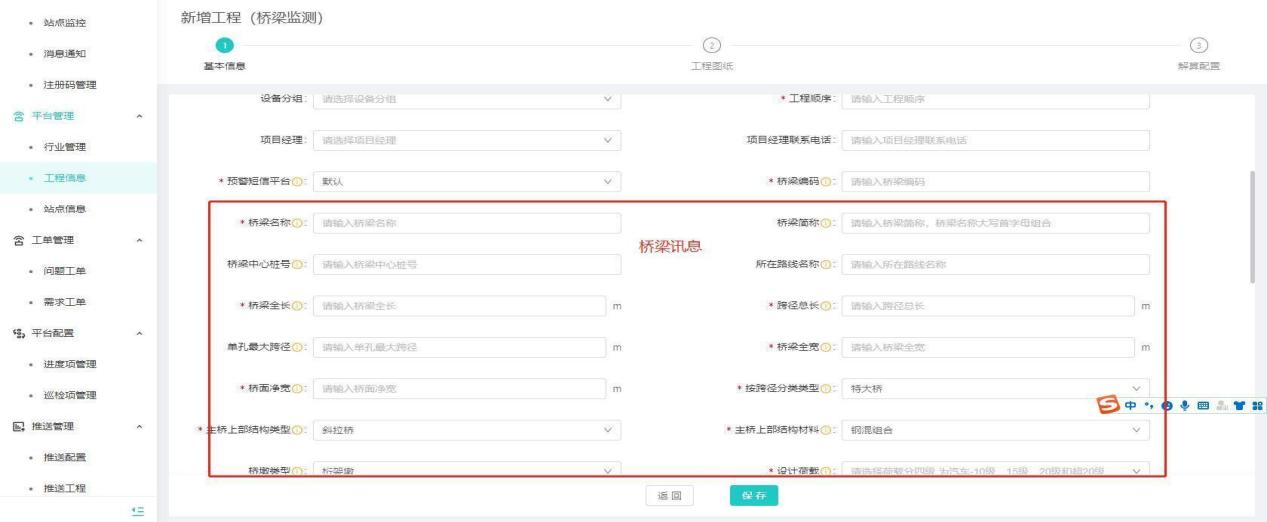

新增桥梁工程时需要关联行业、组织，仅组织下的用户能看到关联该组织的功能

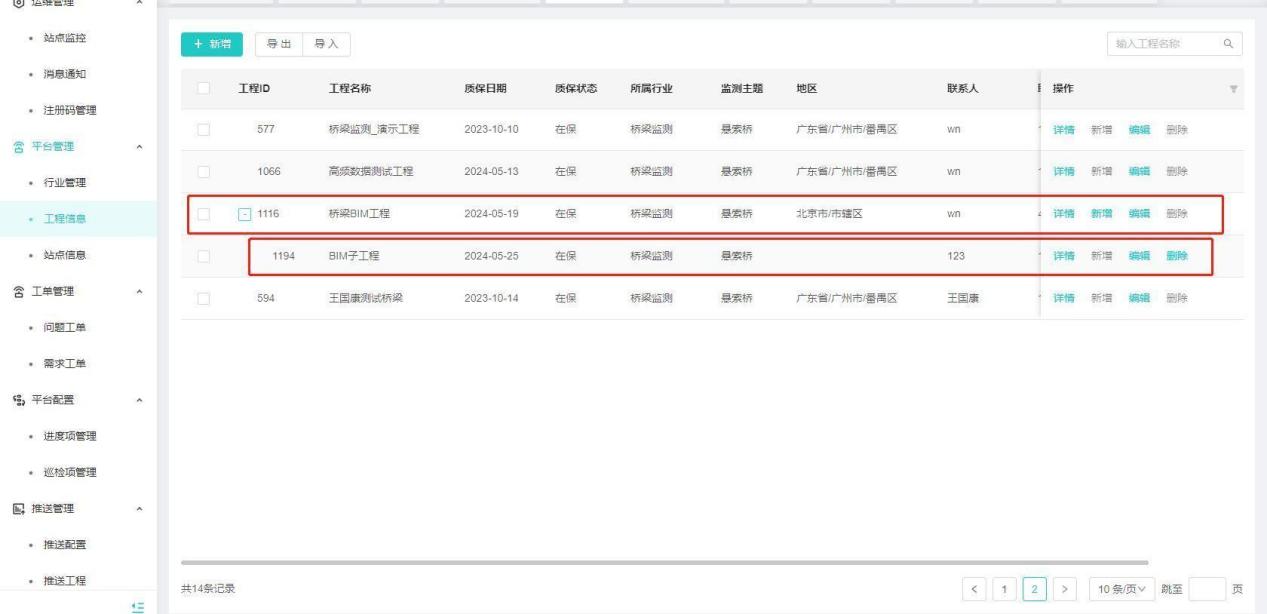

3、工程列表界面可进行工程详情查看、编辑和删除，以及进行子工程的创建

注：已有子工程的工程无法添加站点，已有站点的工程无法创建子工程

一个父工程下最多只能有一级子工程，一级子工程数量不限

坐标转换

在工程配置的解算配置中，内置了坐标转换配置，是用于控制当前工程下，所有GNSS基准站和GNSS监测站的坐标转换方式，包括配置目标坐标系统、自定义投影、平面转换、高程拟合。坐标转换配置请在专业人士指导下填写！

坐标转换参数主要生效对象为：站点坐标、基准任务结果、解算中心调度结果、监测数据（地表位移）、监测报表（地表位移）、insar雷达坐标等。

坐标系统

【功能说明】平台的源坐标系固定为WGS84，这里的配置是用于修改目标坐标系。可选择：WGS84、CGCS2000。

【操作用戶】工程项目经理

【操作说明】点击【参考系】下拉框，选择目标坐标系统，默认值为CGCS2000。

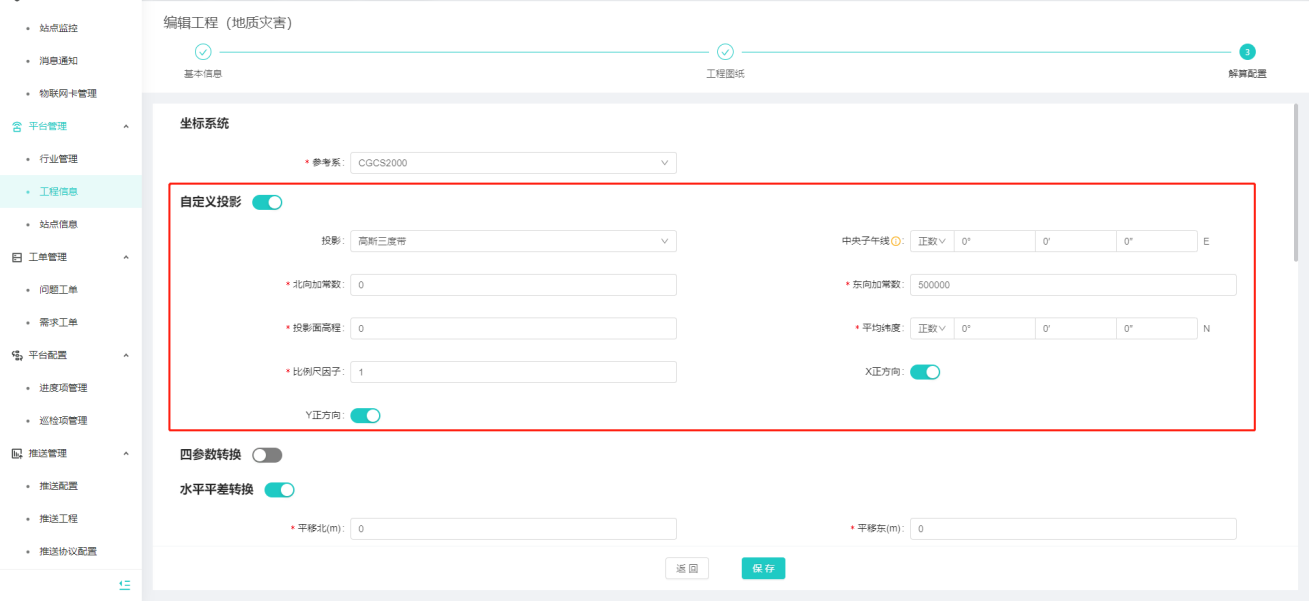

自定义投影

【功能说明】投影是坐标系统转换的基本配置，，可以手动开启或关闭自定义投影，当自定义投影处于关闭状态时，系统将启用内置的投影参数进行坐标系统转换。

【操作用戶】工程项目经理

【操作说明】可以配置的参数有：投影、中央子午线、北向加常数、东向加常数、投影面高程、平均纬度、比例尺因子、X正方向、Y正方向。

当没有配置【中央子午线】时、【投影】配置将用于自动计算该工程所处的中央经线，切不可随意配置【中央子午线】，否则将导致坐标计算不准确或偏移较大，如需配置，请在专业人士指导下进行。

平面转换

当前平台支持两种类型的平面转换方式：四参数转换、水平平差(TGO)转换，只能开启一种平面转换方式。

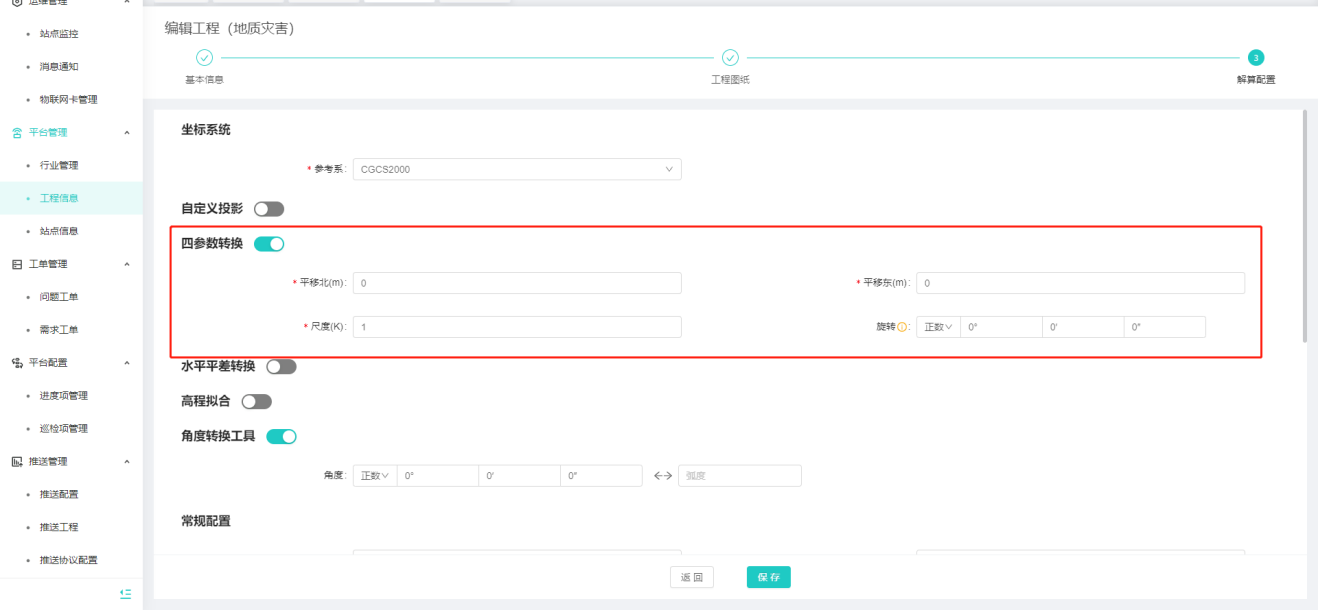

四参数

【功能说明】通过其他工具计算得到该工程的平面四参数，包括：平移北(m)、平移东(m)、尺度(K)、旋转，开启【四参数转换】将对站点平面坐标的（x，y）进行调整。

【操作用戶】工程项目经理

【操作说明】通过其他工具计算得到该工程的平面四参数，将配置输入并开启四参数转换按钮，系统将在坐标系转换结束后对平面坐标进行四参数转换。

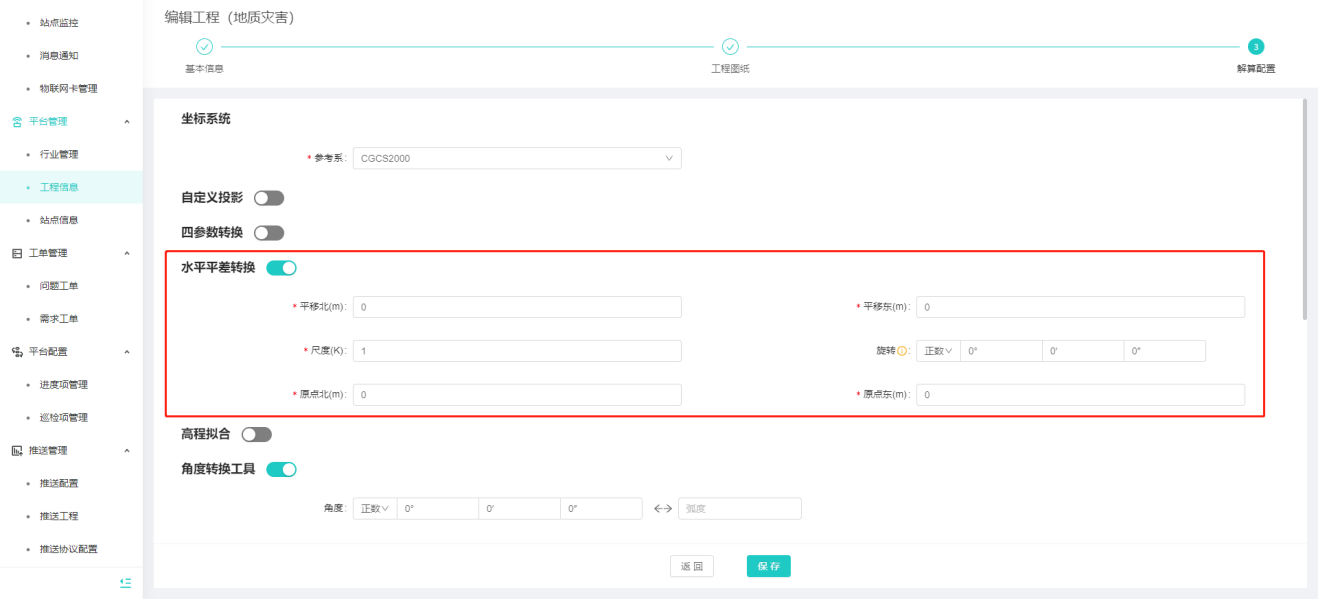

水平平差（TGO）

【功能说明】通过其他工具计算得到该工程的平面四参数，包括：平移北(m)、平移东(m)、尺度(K)、旋转、原点北(m)、原点东(m)，开启【四参数转换】将对站点平面坐标的（x，y）进行调整。

【操作用戶】工程项目经理

【操作说明】通过其他工具计算得到该工程的TGO水平平差参数，将配置输入并开启水平平差按钮，系统将在坐标系转换结束后对平面坐标进行水平平差转换。

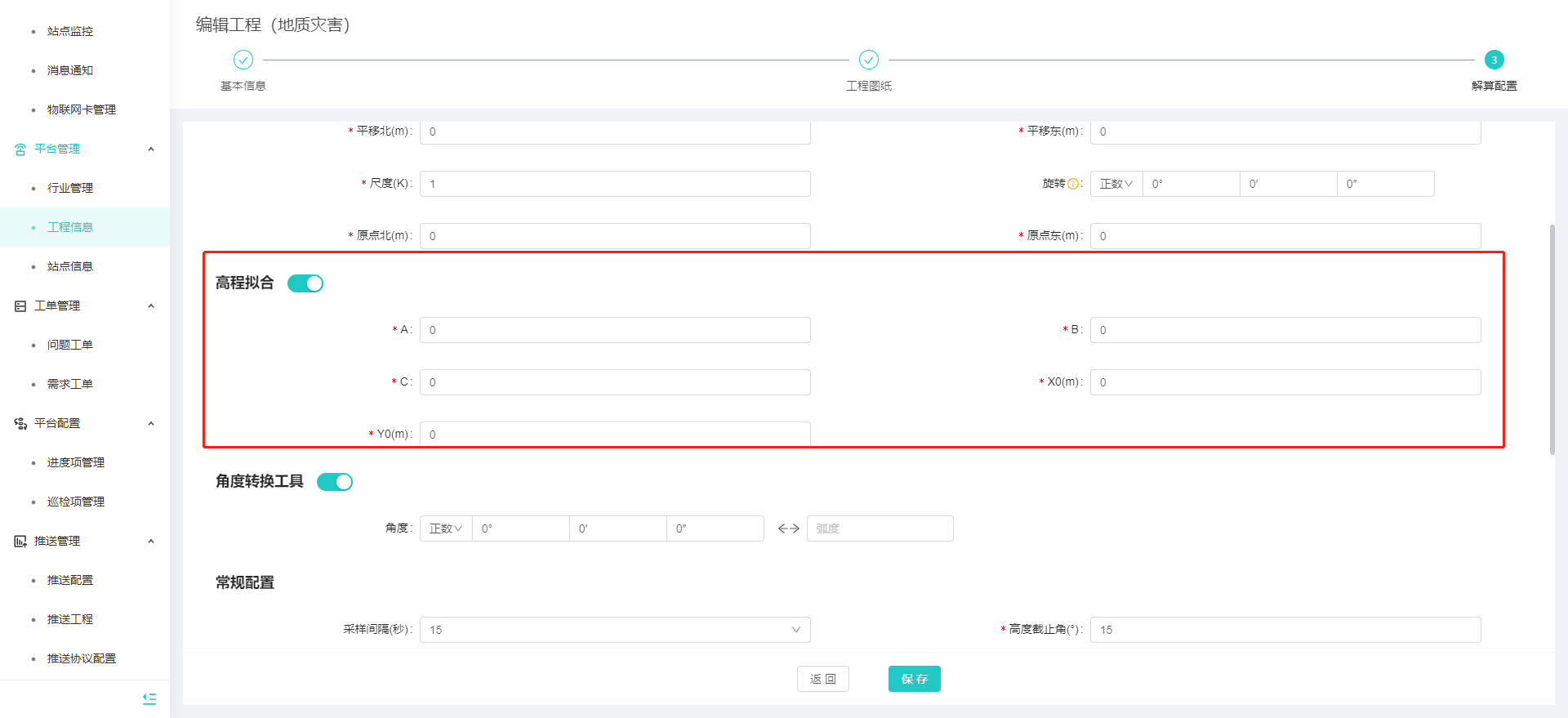

高程拟合

当前平台支持的高程拟合转换方式有：参数拟合（平面拟合）。

【功能说明】通过其他工具计算得到该工程的高程拟合参数，包括：A、B、C、X0(m)、Y0(m)，开启【高程拟合】将对站点平面坐标的（h）进行调整。

【操作用戶】工程项目经理

【操作说明】通过其他工具计算得到该工程的【参数拟合-平面拟合】参数，将配置输入并开启高程拟合按钮，系统将在坐标系转换结束后对平面坐标进行高程拟合转换。

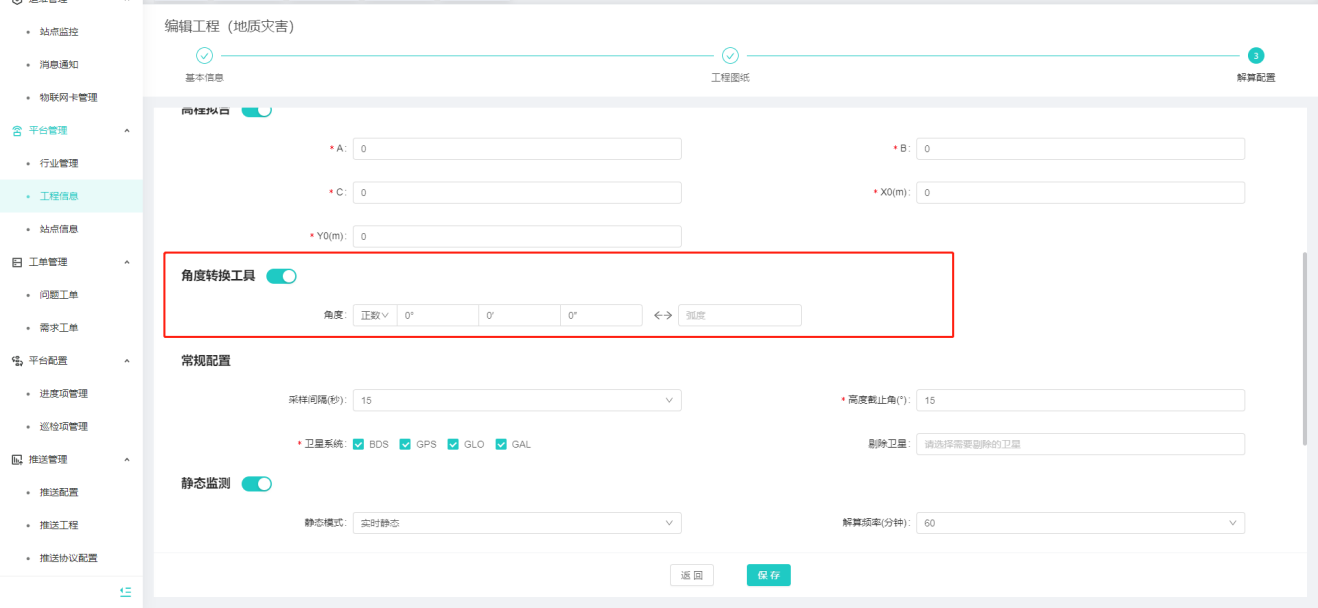

角度转换工具

【功能说明】在GIS行业，提供专业的角度和弧度互转工具，为坐标转换配置提供辅助。

【操作用戶】工程项目经理

【操作说明】输入角度（度分秒）或者弧度，点击转换按钮进行互转

站点管理

【功能说明】桥梁监测站点管理信息，如：新增、删除、编辑、查询、详情。建立在先有工程后有站点基础上

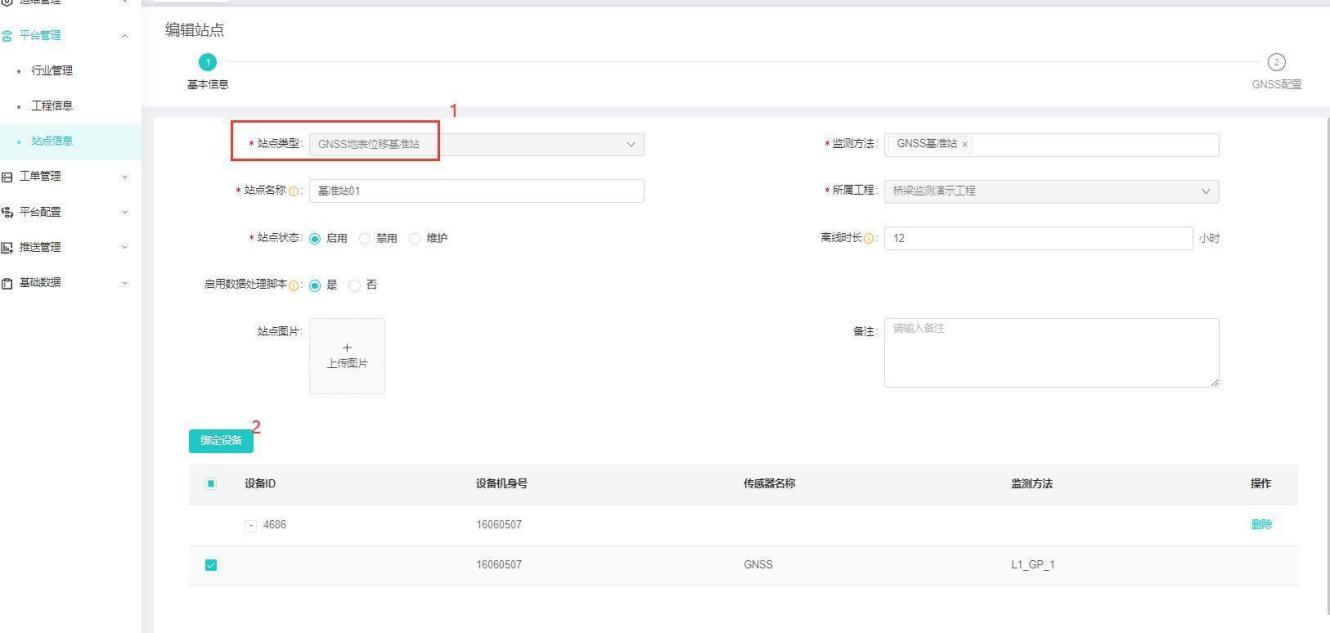

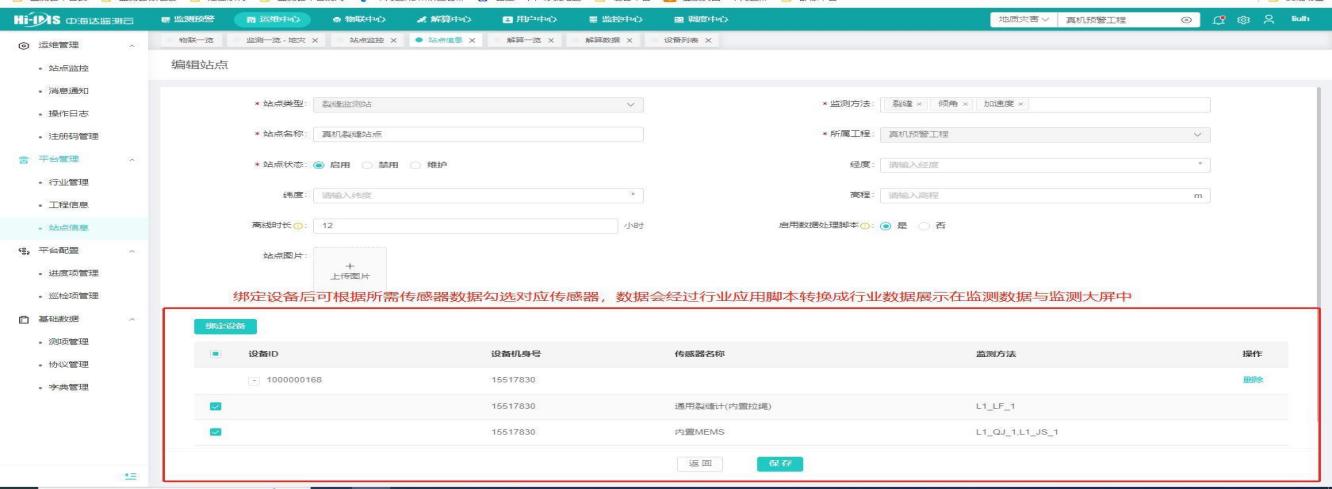

【操作说明】进入【运维中心】-平台管理-站点信息，选择工程，点击【新增】，选择站点类型，输入正确站点信息，点击【保存】

注：站点名称为唯一值，不允许重名

站点状态分为正常、维护中，维护中的站点不参与报表统计

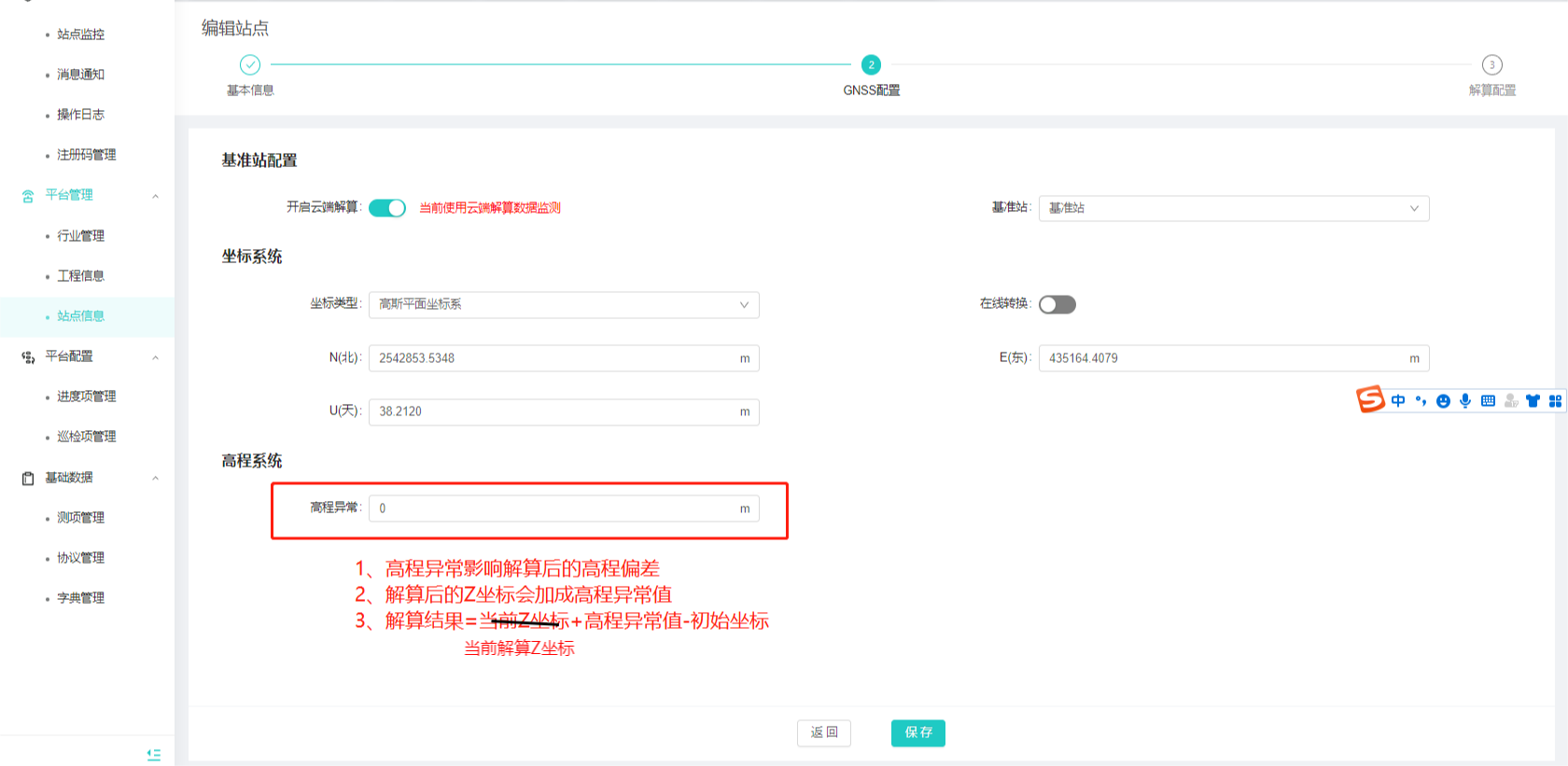

站点类型为GNSS基准站/GNSS监测站时，需填写2个Tab页面：基本信息、GNSS配置

站点类型为GNSS监测站/GNSS变化位移监测站且GNSS配置界面打开解算配置后，界面增加解算配置Tab，用于填写站点解算配置参数

行业、工程、站点的配置参数有效性优先级为站点>工程>行业

桥梁监测行业：GNSS变化位移监测站：绑定上报RTCM数据设备、GNSS响应位移监测站：绑定上报GGA设备数据

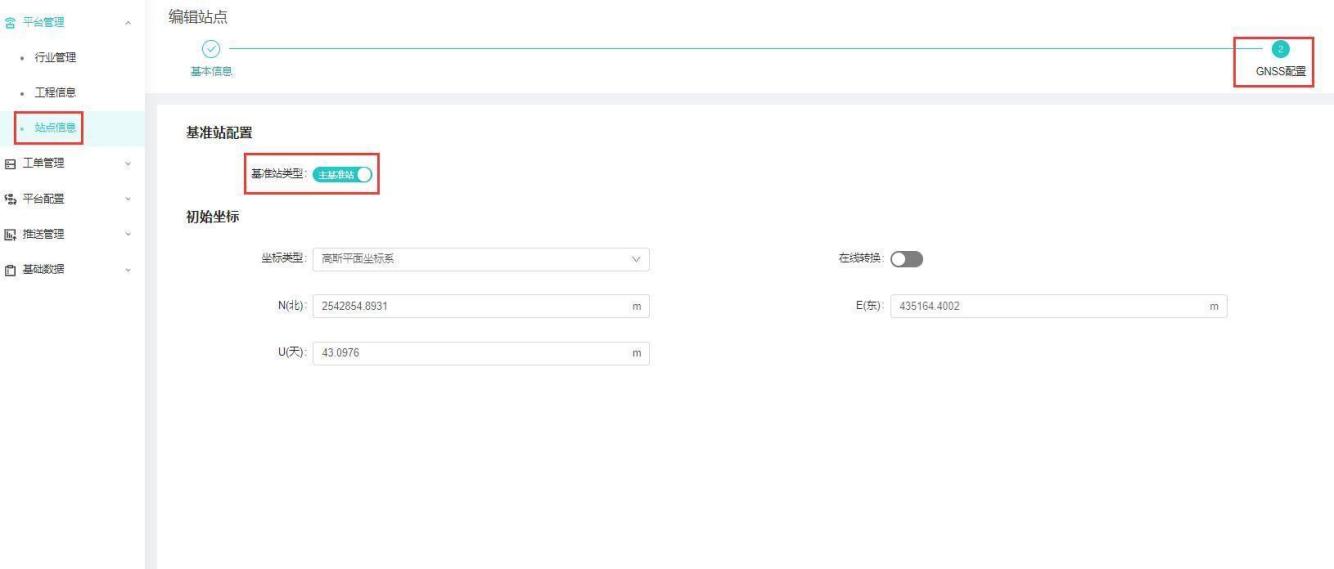

注：新增GNSS地表位移基准站，GNSS配置Tab页，需设置为【主基站】

GNSS地表位移基准站：进入【运维中心】-平台管理-站点信息，点击【新增】，站点类型选择【GNSS地表位移基准站】基准站类型选择“主基准站”，输入正确站点信息，点击【保存】

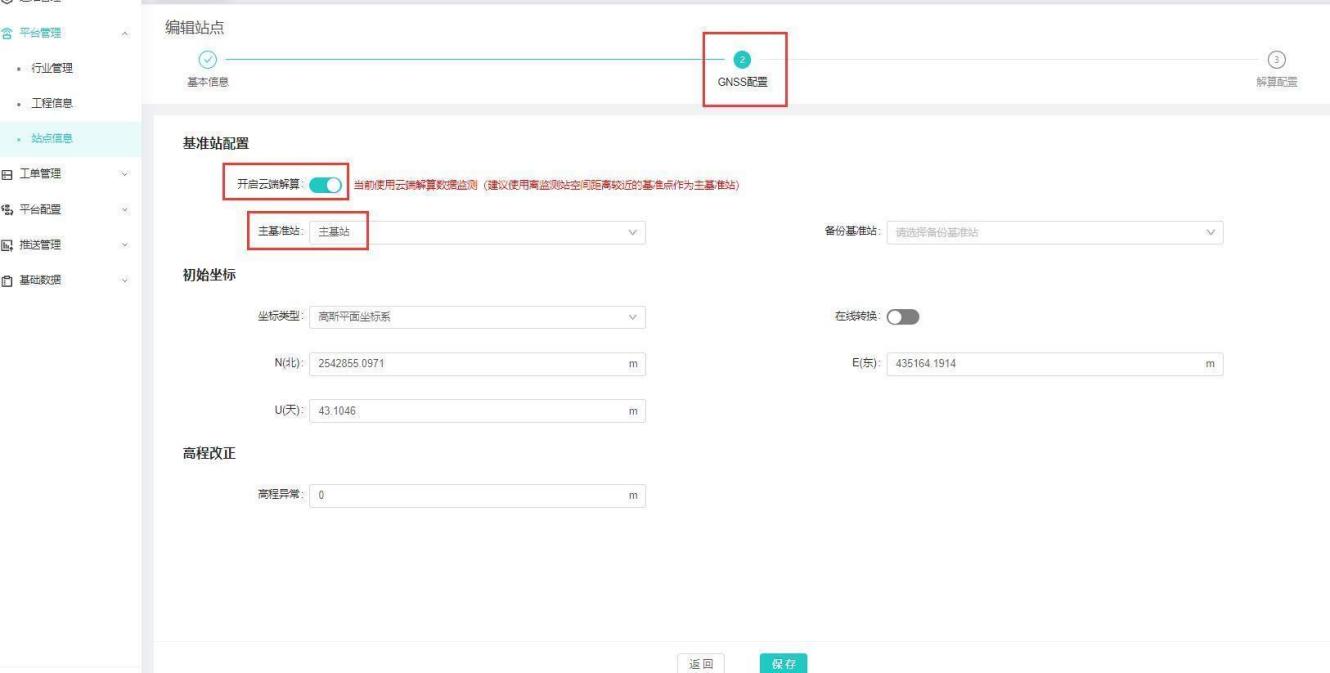

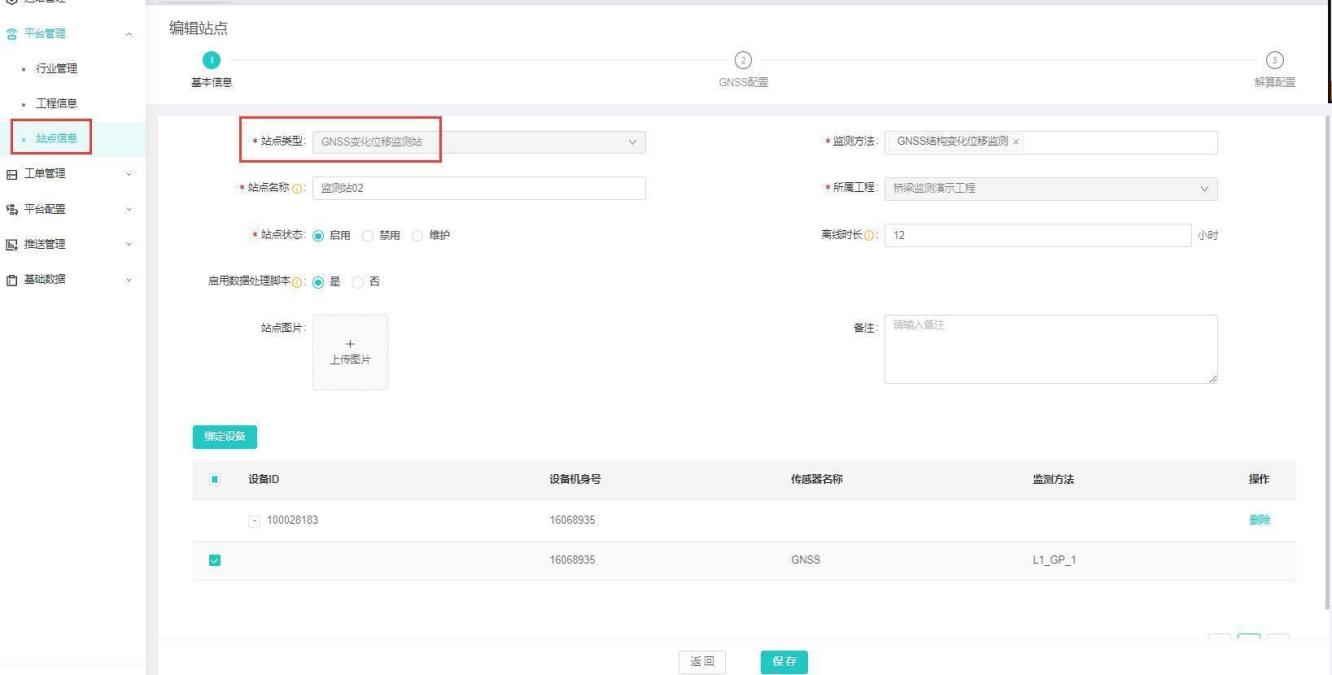

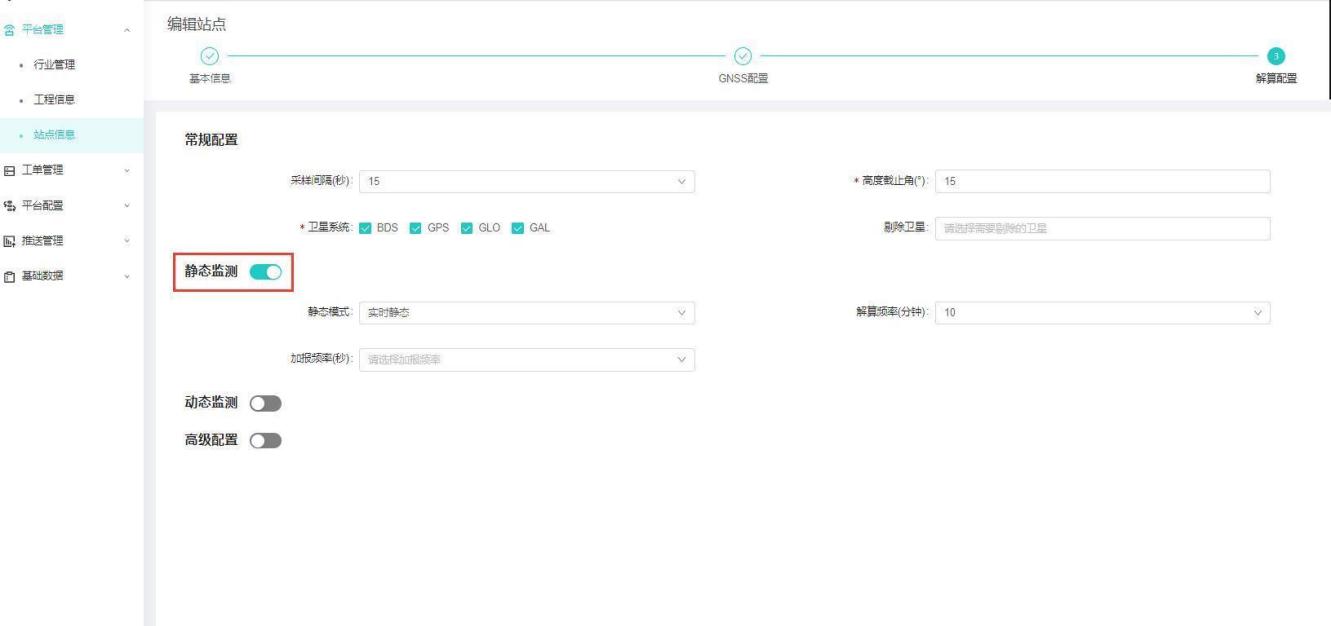

GNSS变化位移监测站：站点类型选择【GNSS变化位移监测站】，GNSS配置Tab页中需开启云端解算，【主基站】绑定对应基站，解算配置中需开启【静态监测】，输入正确站点信息，点击【保存】

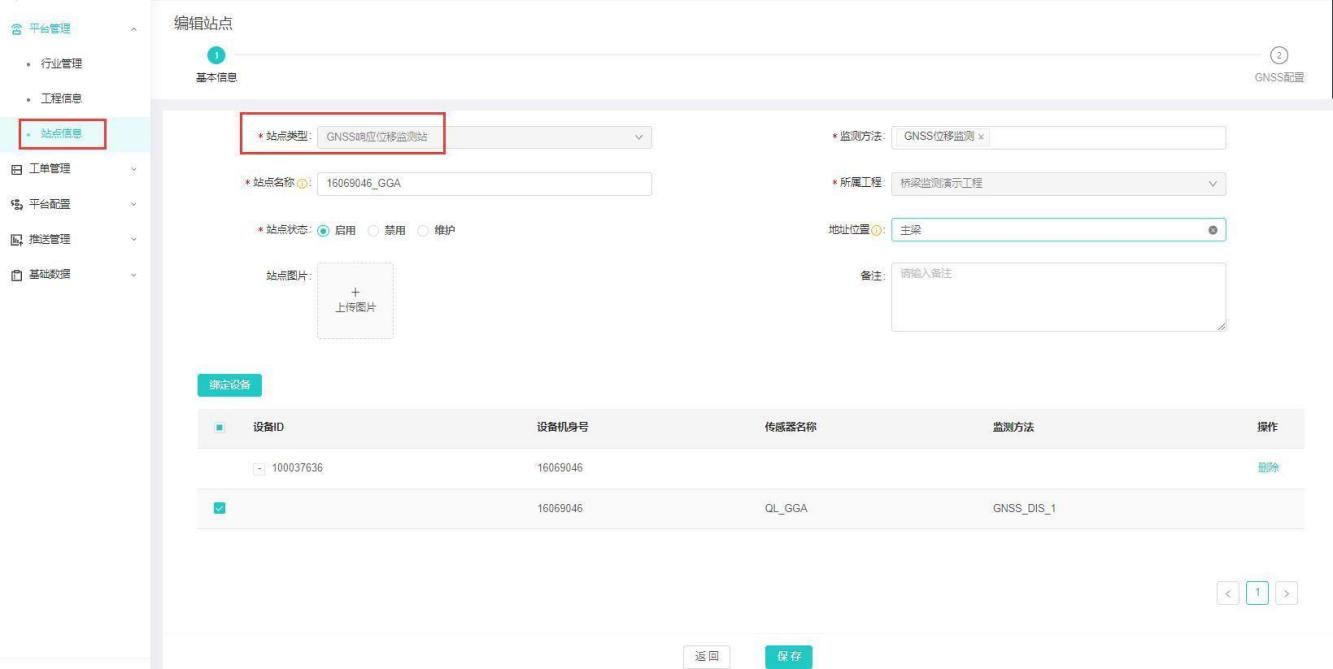

GGA高频监测站：站点类型【GNSS响应位移监测站】，绑定对应的GGA设备；点击站点后的【任务】-下发任务，任务状态显示【已完成】，点击【查看结果】-应用基准坐标。

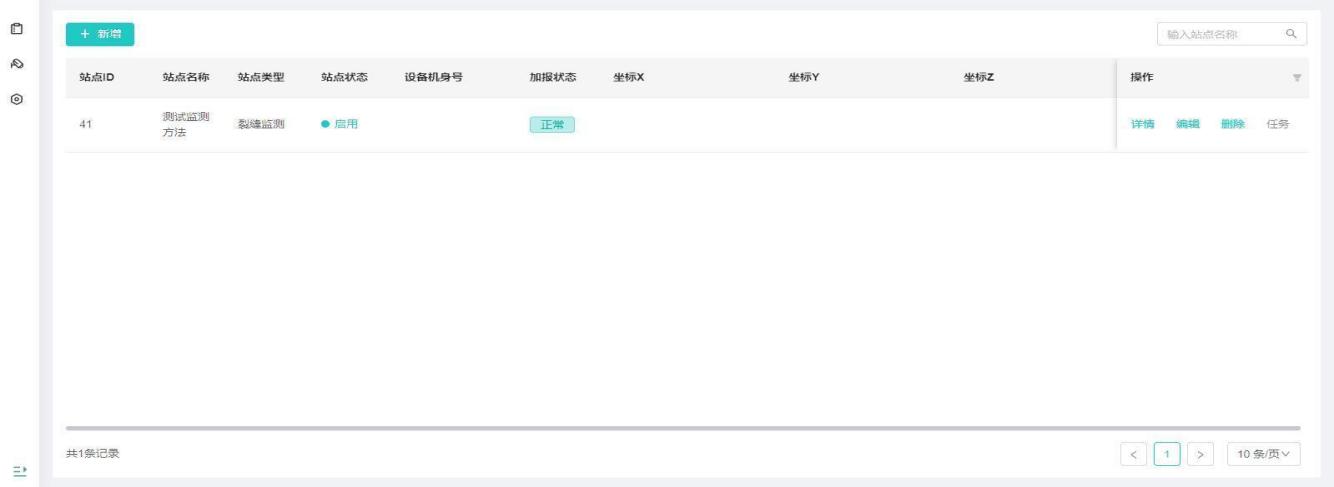

3、站点列表界面可进行站点详情查看、编辑和删除

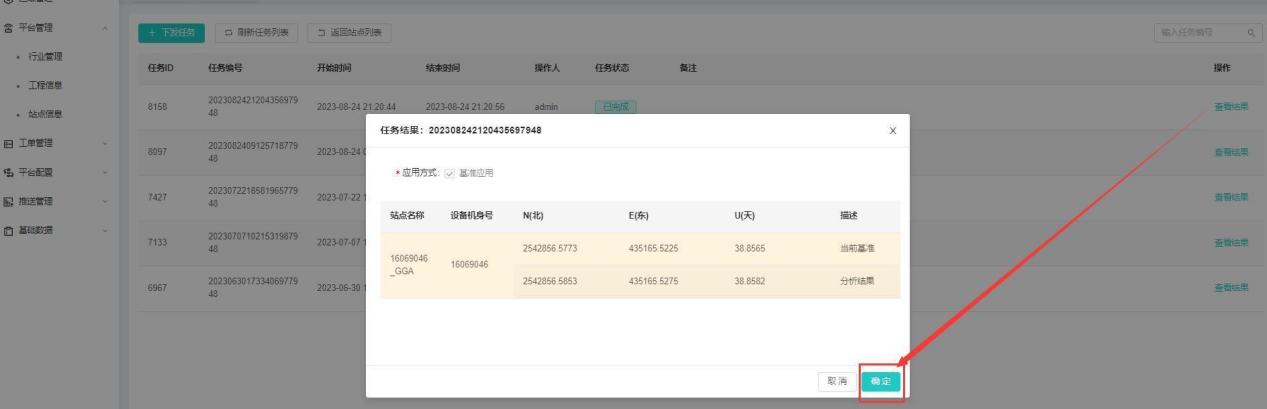

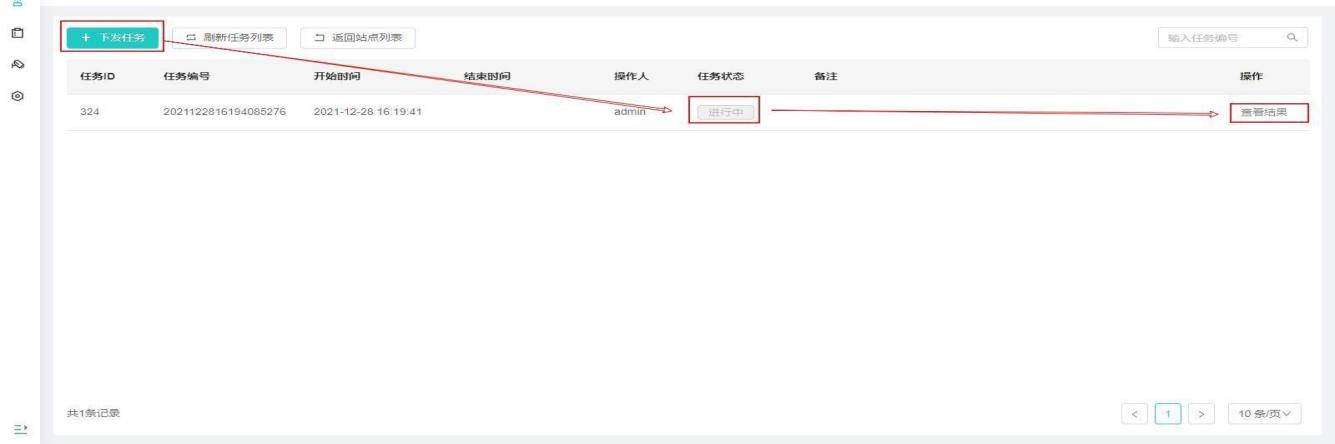

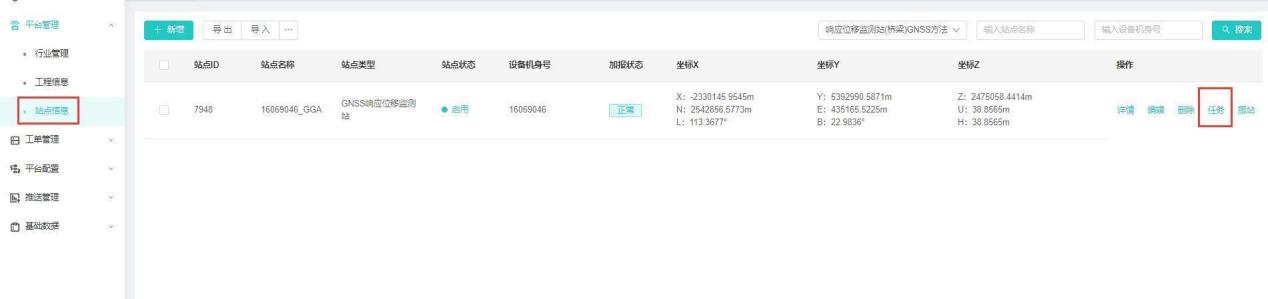

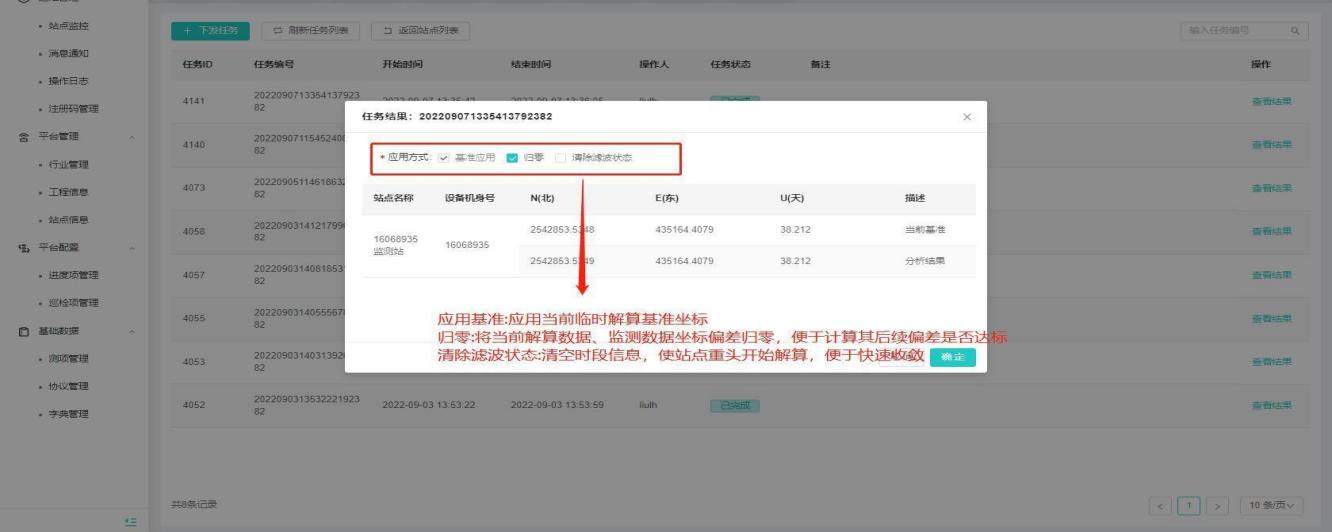

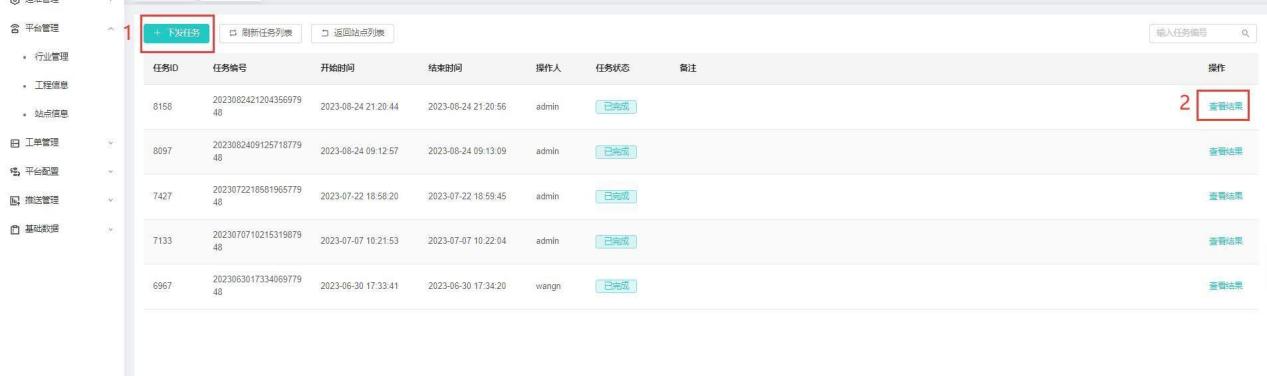

4、点击站点后的“任务”，进入解算任务手动下发界面，点击“+下发任务”，手动下发解算任务，解算完成后，点击“查看结果”，查看解算结果

注：基准站调用单点定位进行解算，监测站调用实时静态进行解算

工单管理

问题工单

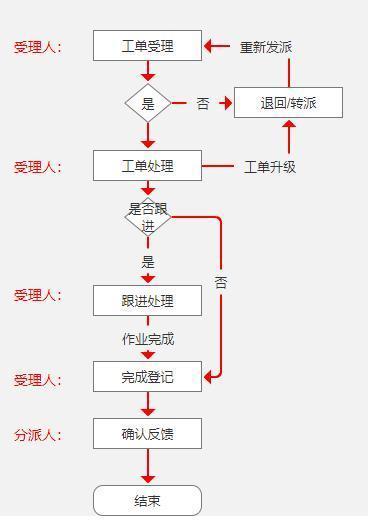

【工单流程示意图】

【功能说明】设备、站点、软件等故障突发异常情况等由市场销售或客户进行登记，工单管理为平台通用功能，与行业无关，只针对工程项目

【操作用户】监测云用户

【操作说明】1、用户登录系统后，点击“运维中台”进入运维中台子系统【工单管理】

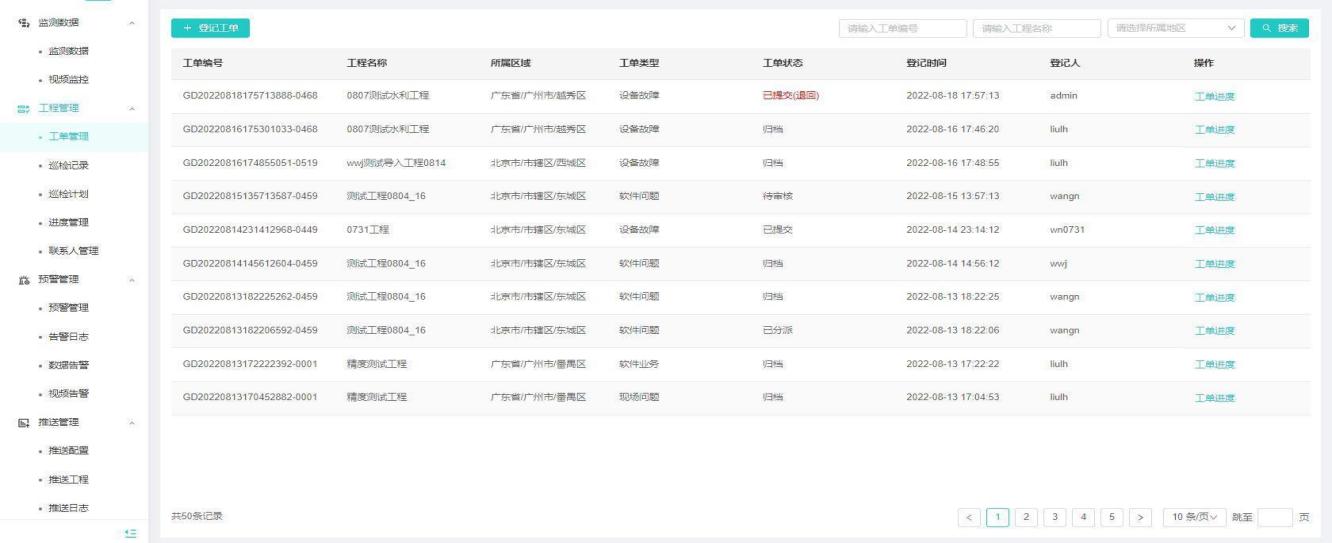

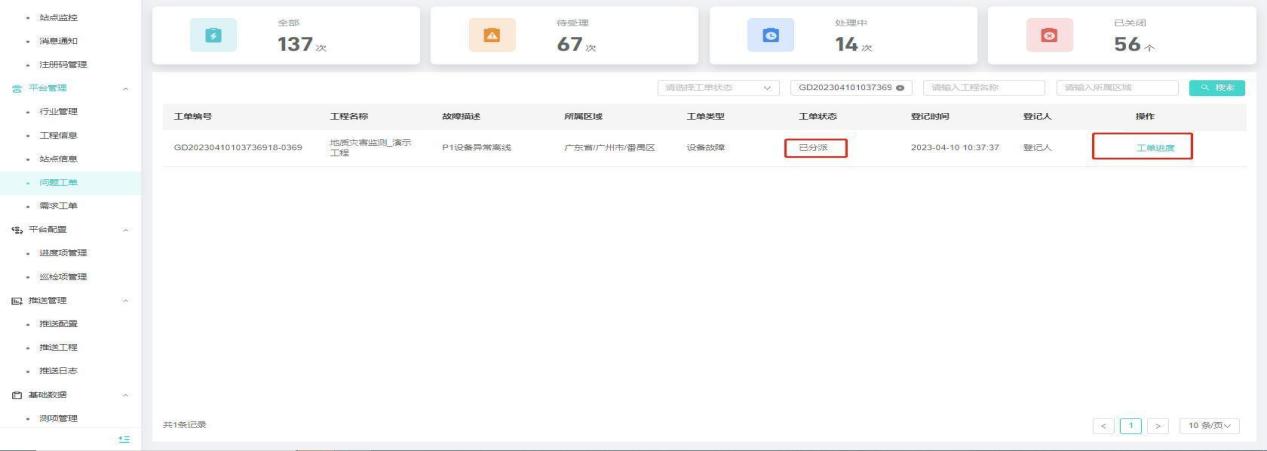

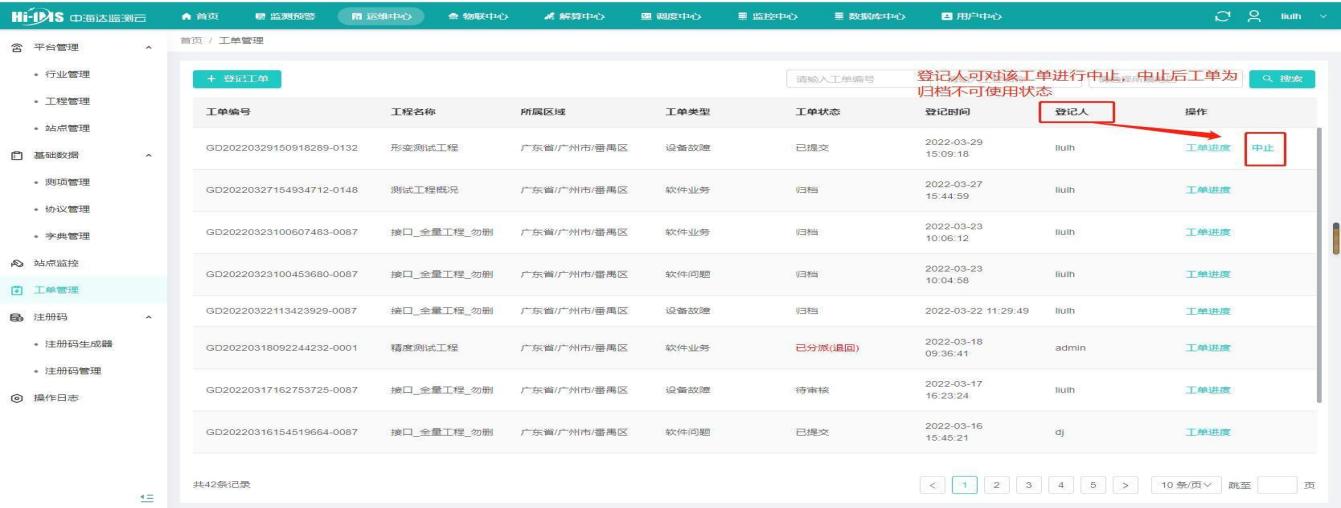

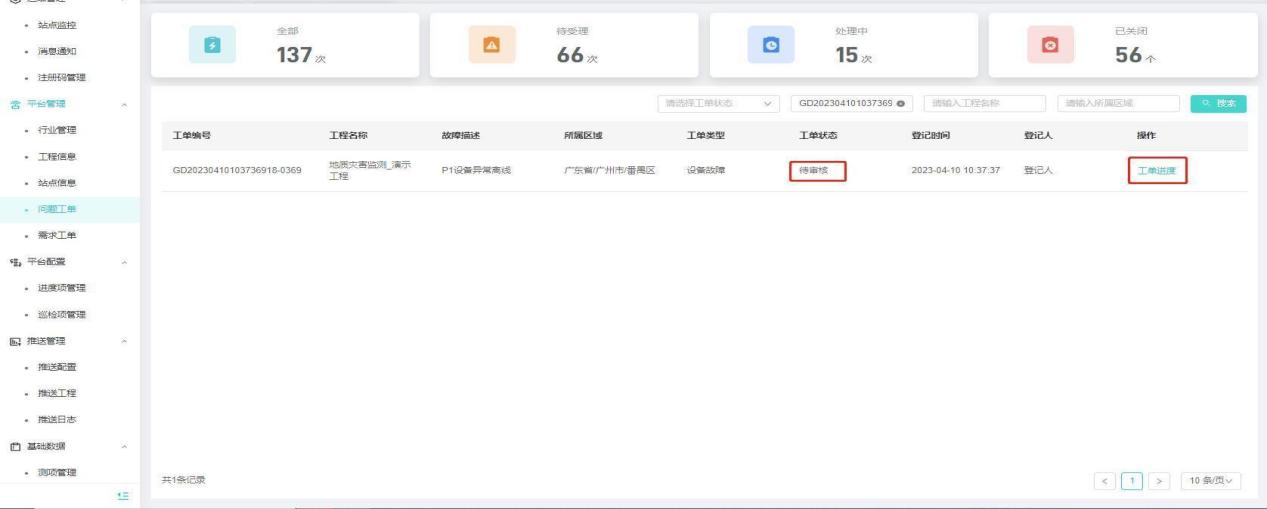

2、点击“问题工单”，展示工单汇总和列表

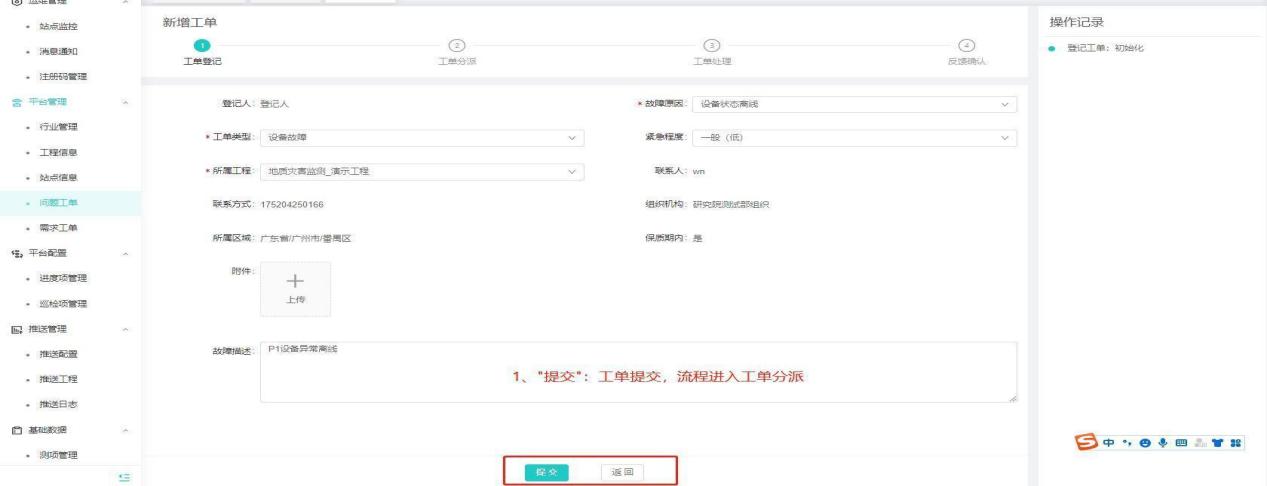

【工单阶段】工单登记阶段

【操作用户】项目经理或市场销售或客户

【操作说明】”登记工单”输入问题工单信息

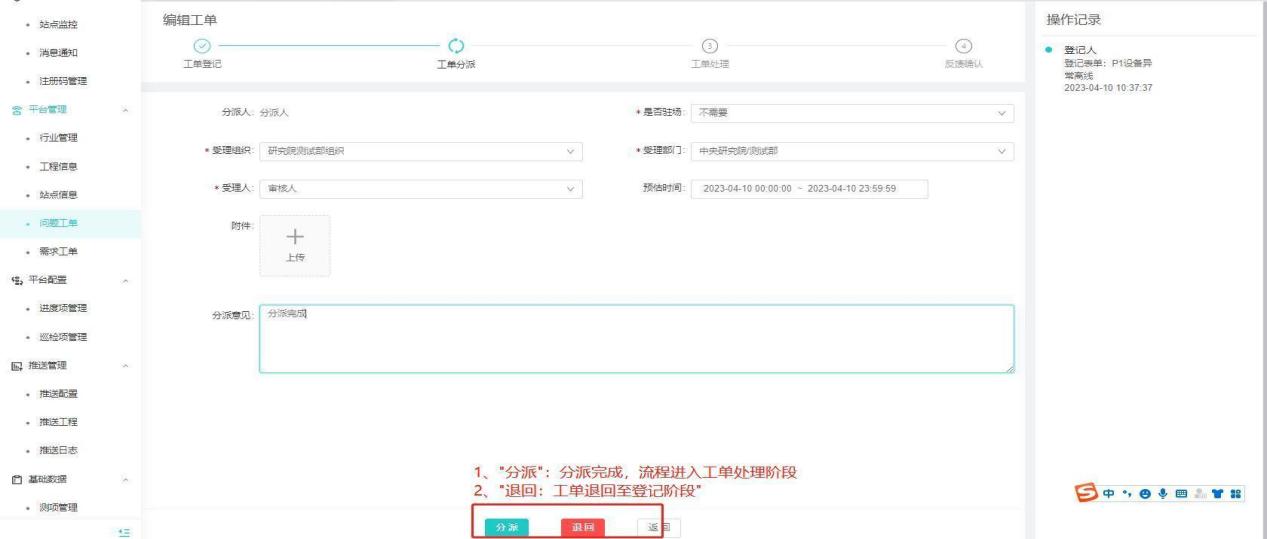

【工单流程】工单分派阶段

【操作用户】监测事业部技术人员

【操作说明】工单完成登记进入”工单分派”，可对完成登记工单进行分派

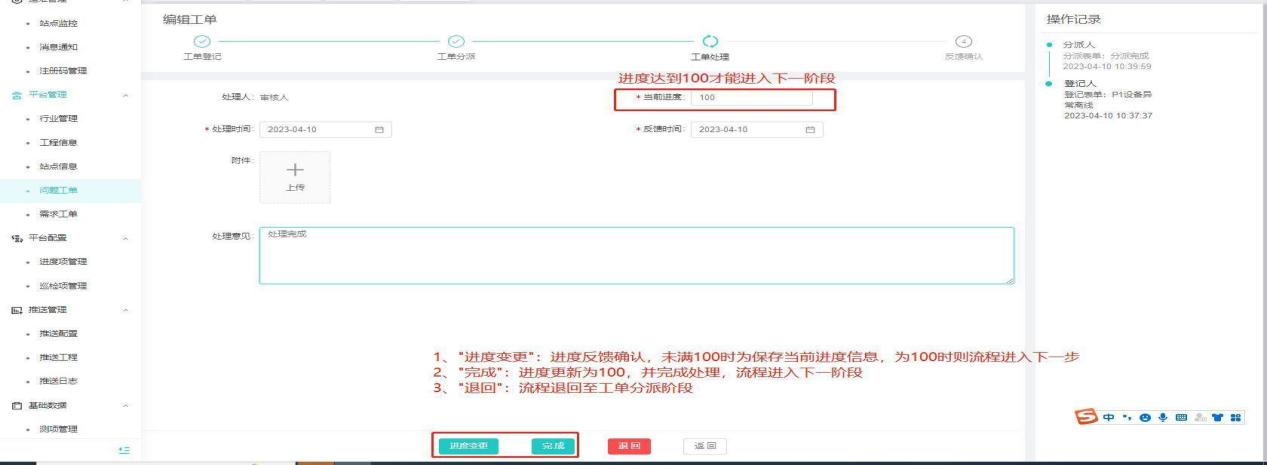

【工单流程】工单处理阶段

【操作用户】监测事业部技术人员或研究院技术人员

【操作说明】工单完成分派进入”工单处理”，可对完成分派工单进行处理

工单处理阶段，反馈当前进度时发送实时短信通知【工单登记人】

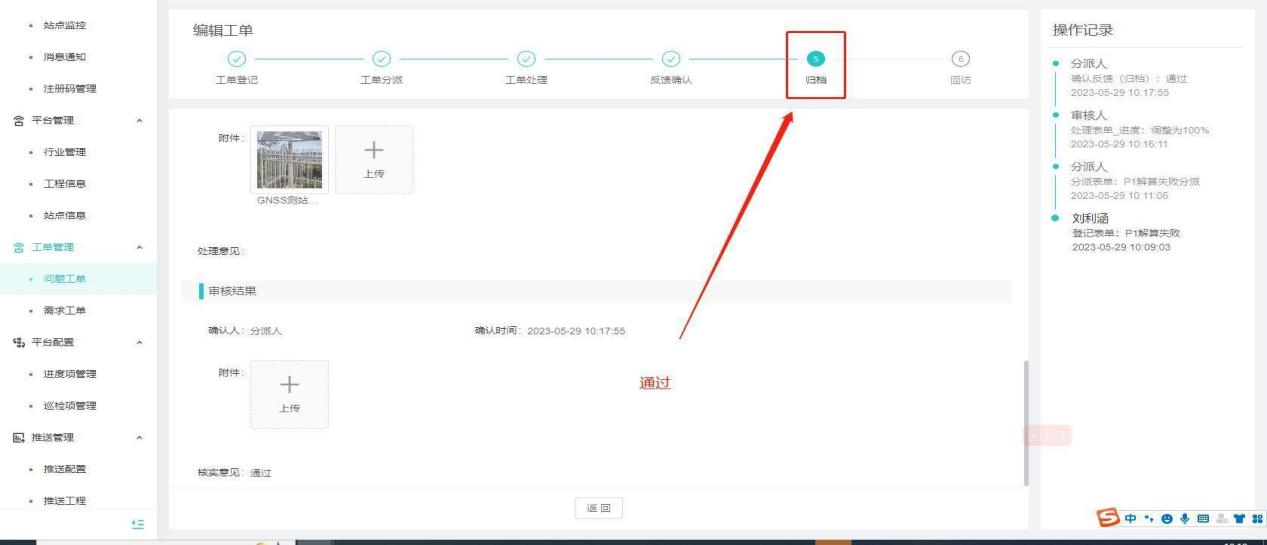

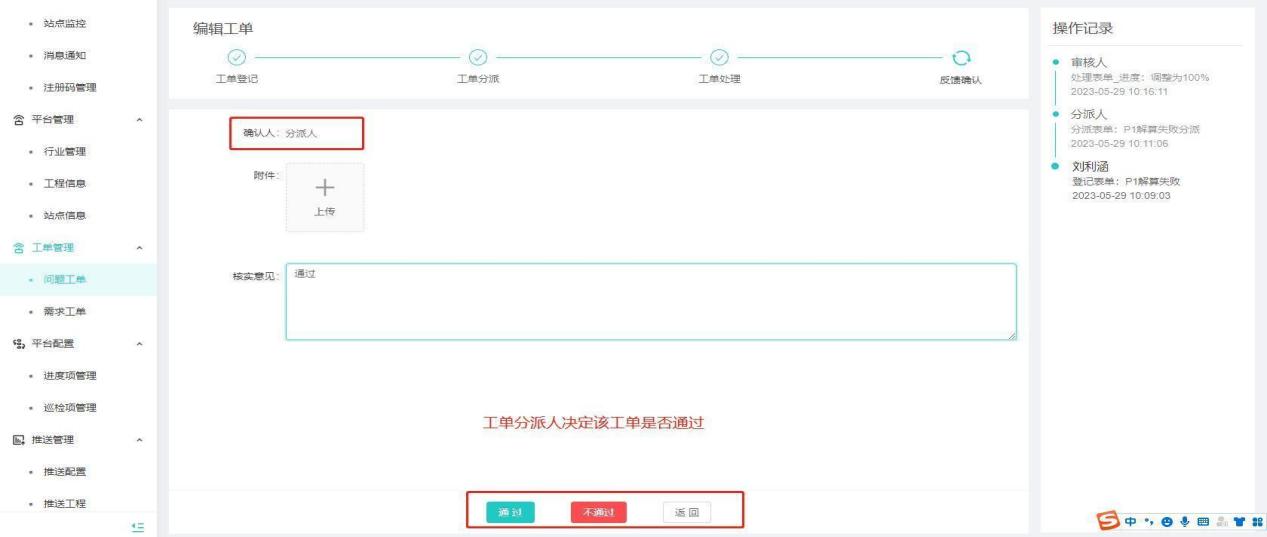

【工单流程】工单确认阶段

【操作用户】监测事业部技术人员

【操作说明】工单完成处理进入”工单确认”，（监测事业部技术部人员进行工单最终反馈结果）

通过则工单关闭并闭环工单

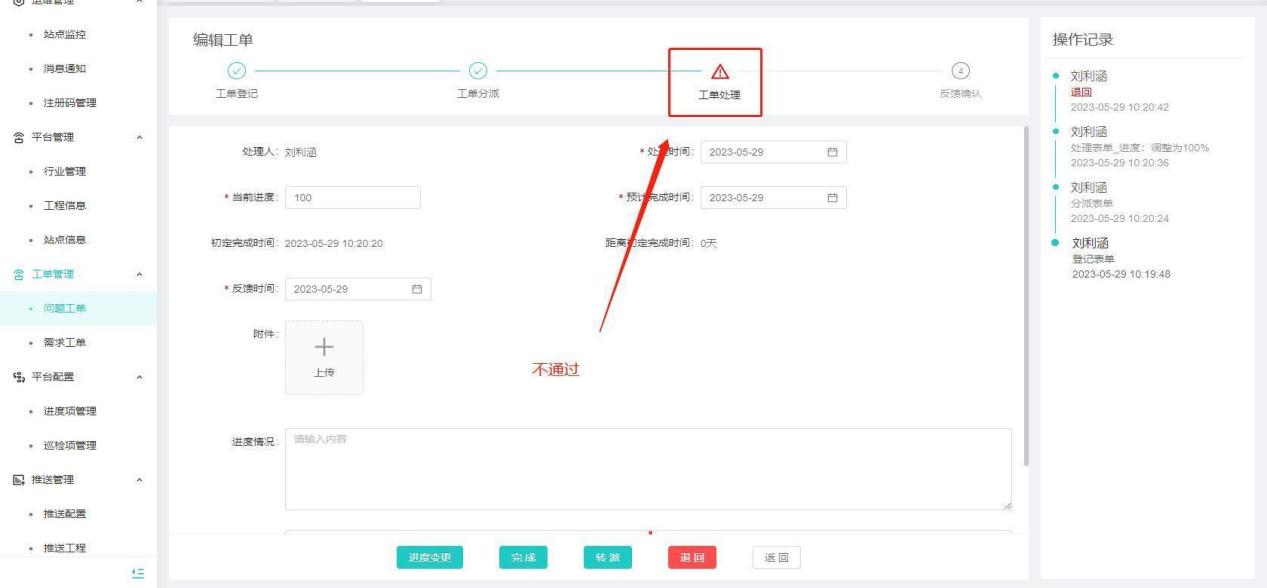

不通过则退回至工单处理，由【监测事业部技术部人员】or【研究院技术人员】修改解决方案后再次提交。

需求工单

【功能说明】应用于客户或事业部对于平台提交需求时所进行的流程管理

【操作用户】监测云所有用户

【操作说明】用户登录系统后，点击“运维中台”进入运维中台子系统

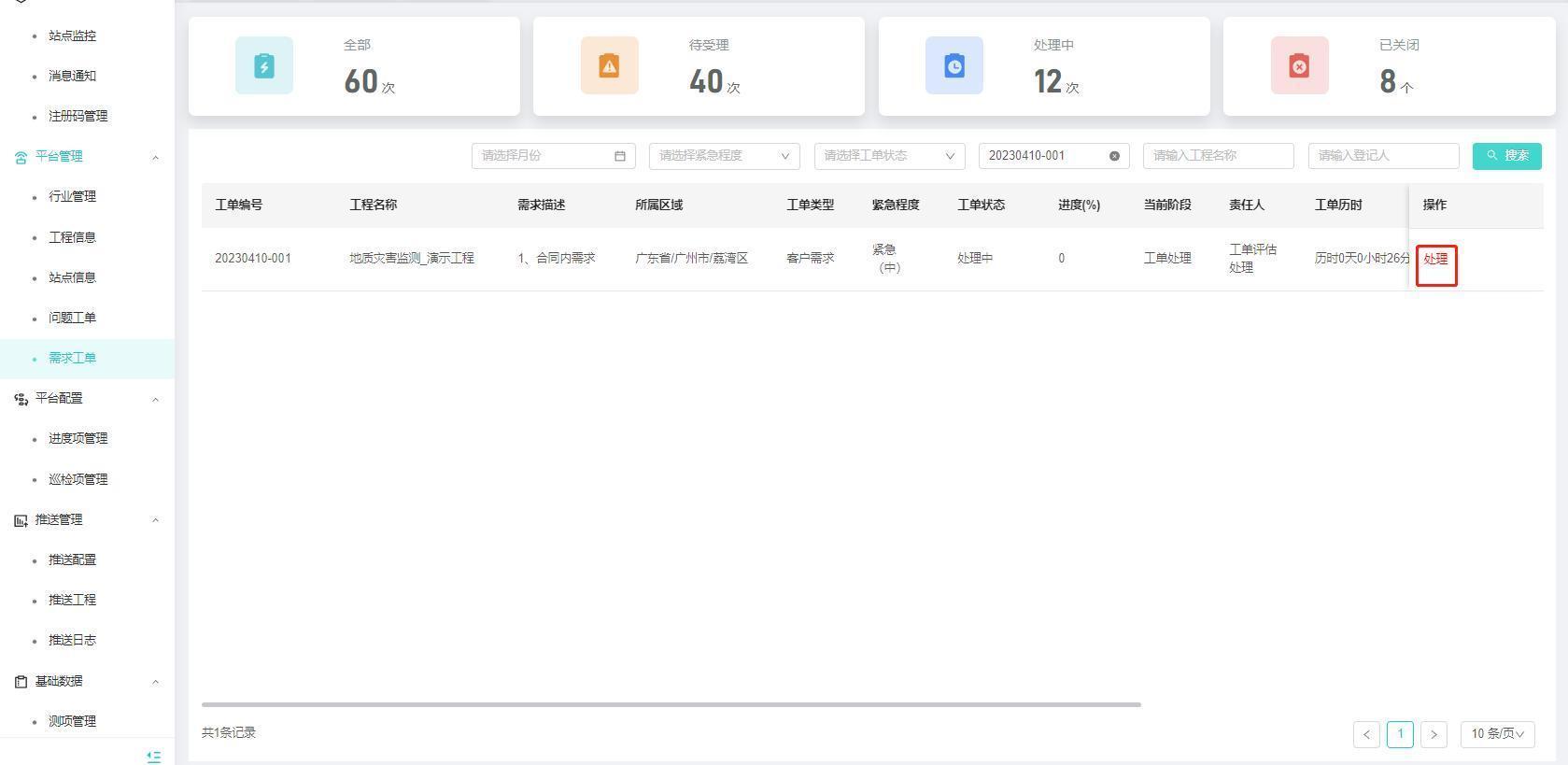

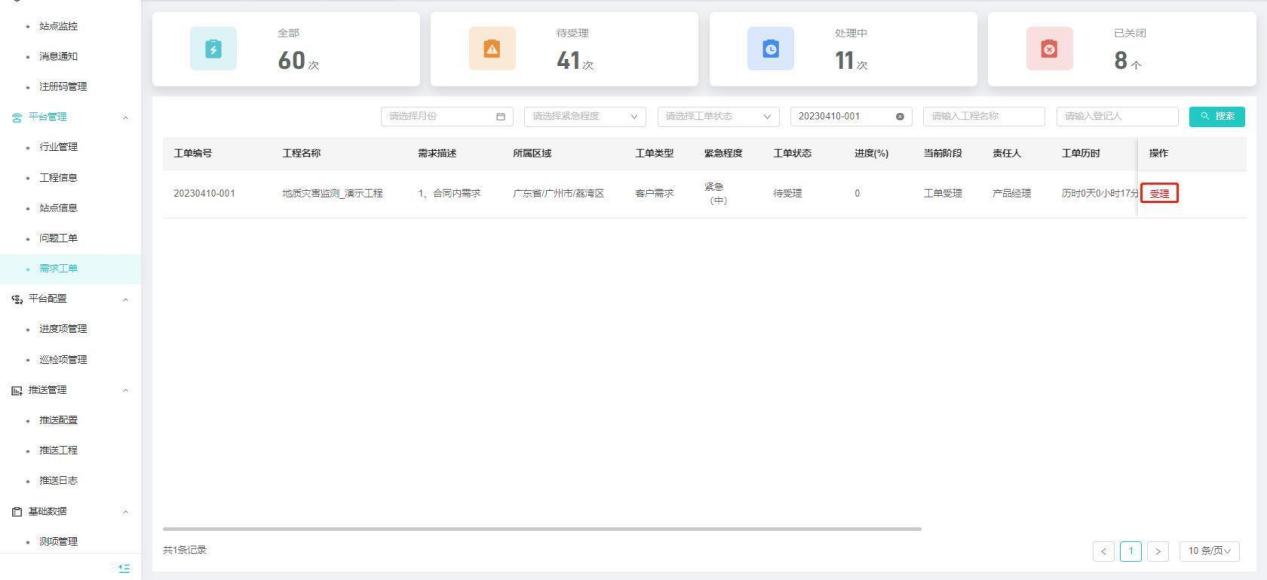

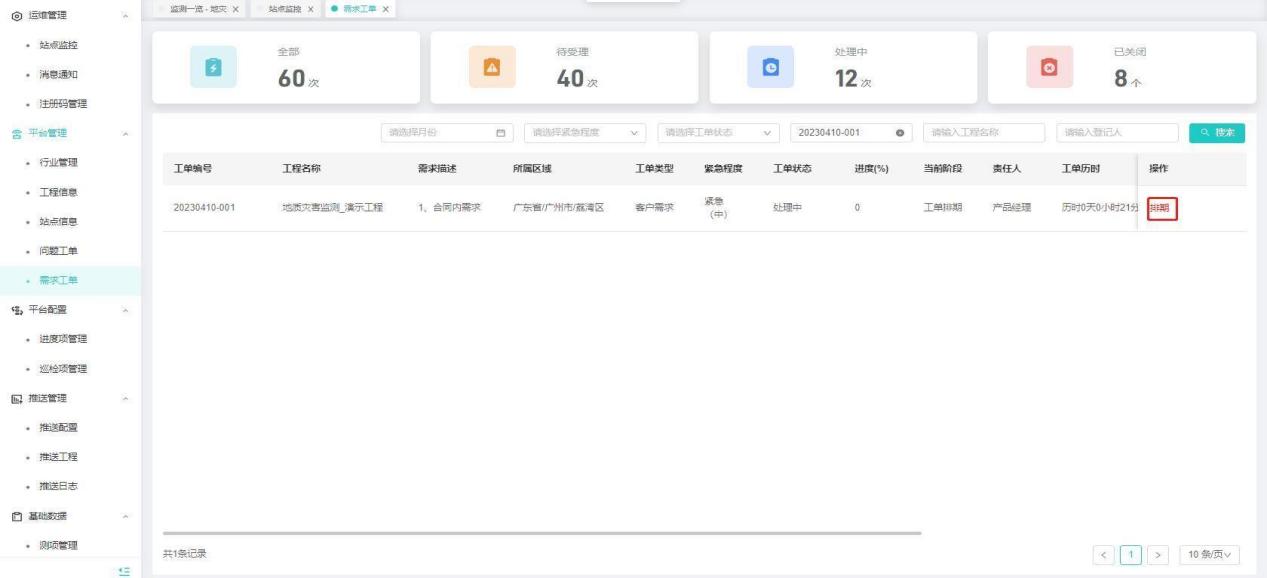

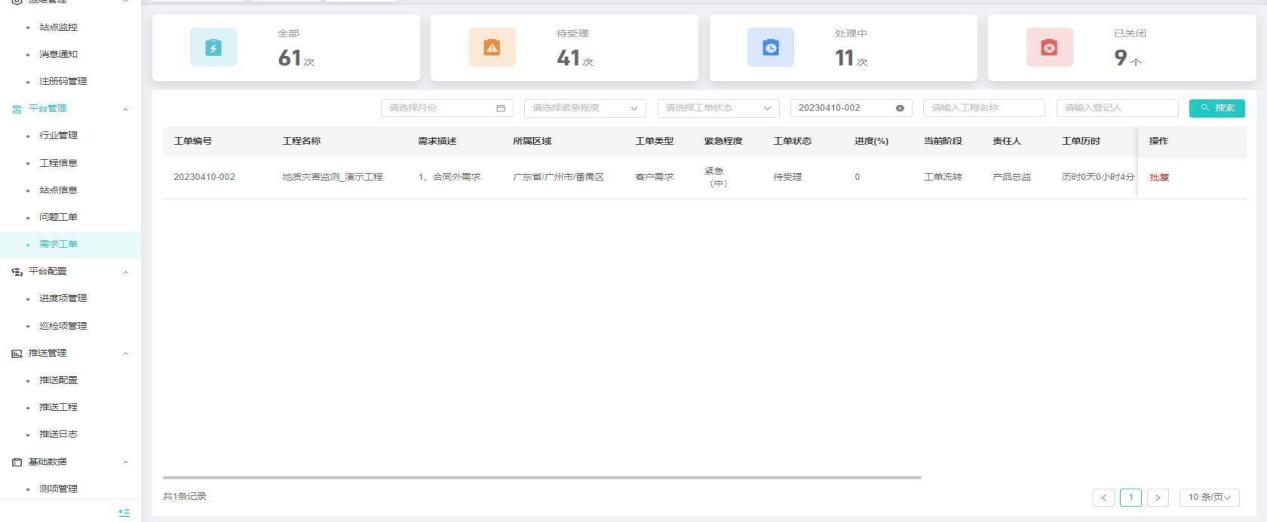

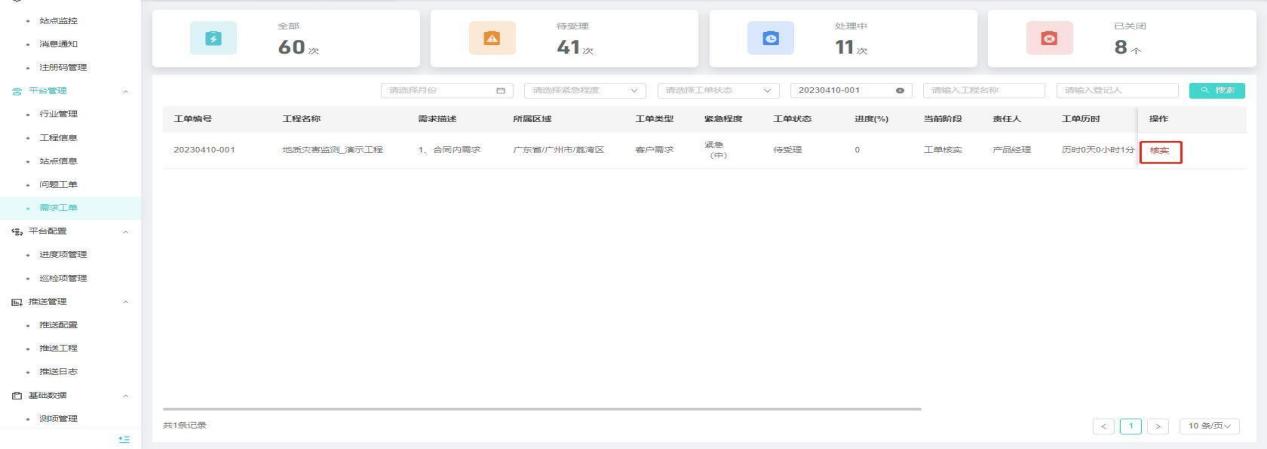

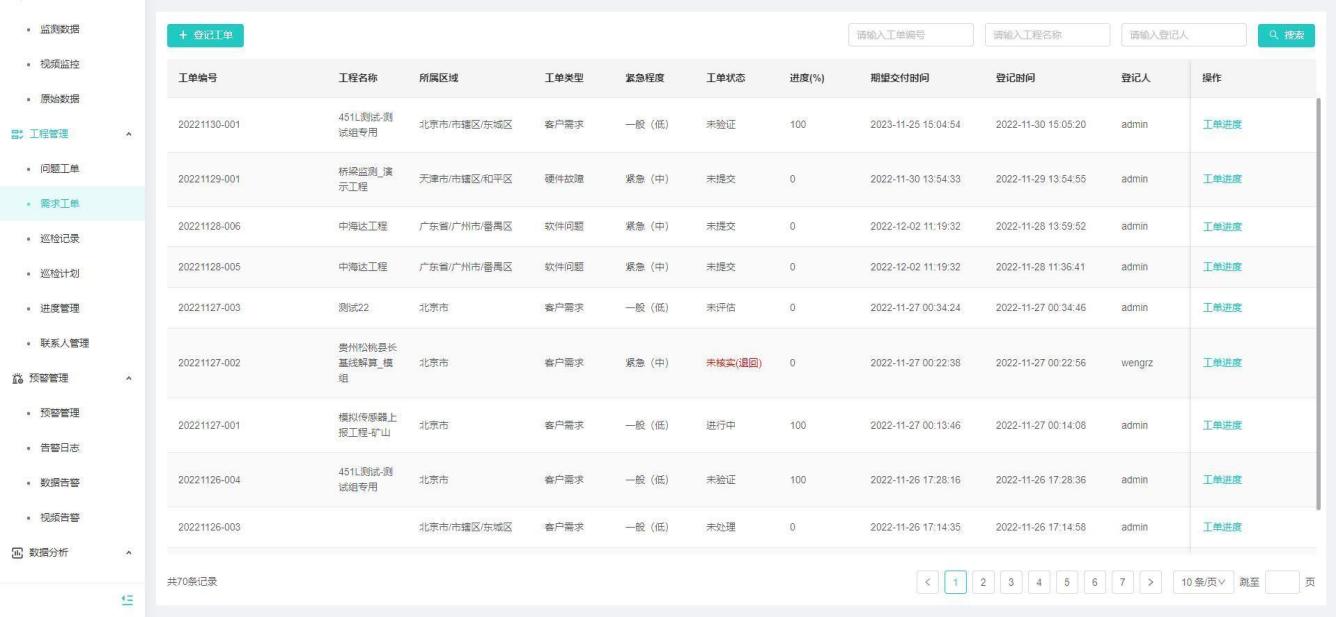

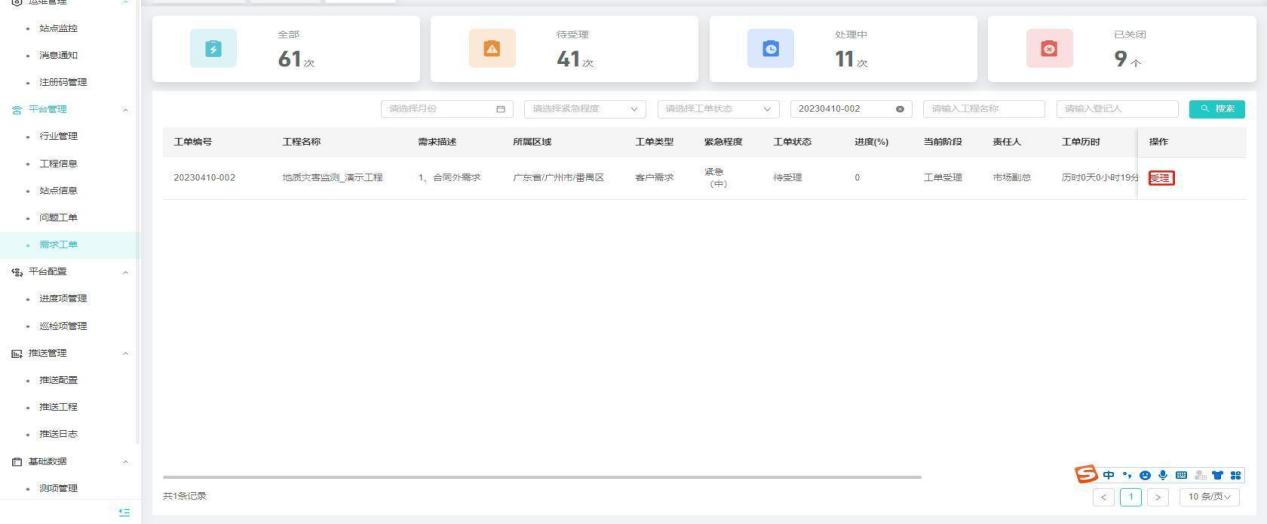

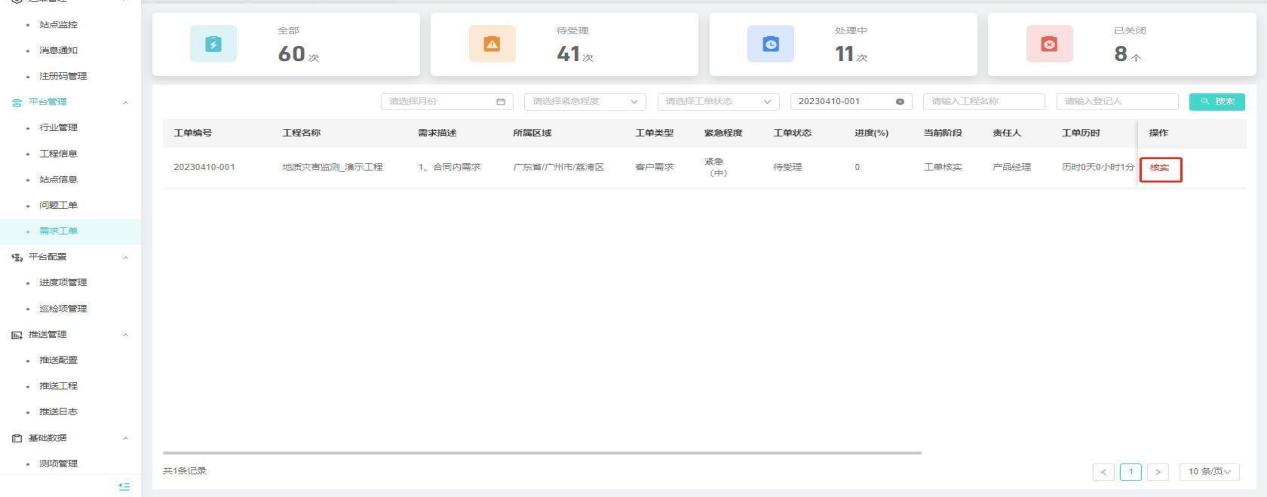

点击“需求工单”，展示工单汇总和列表

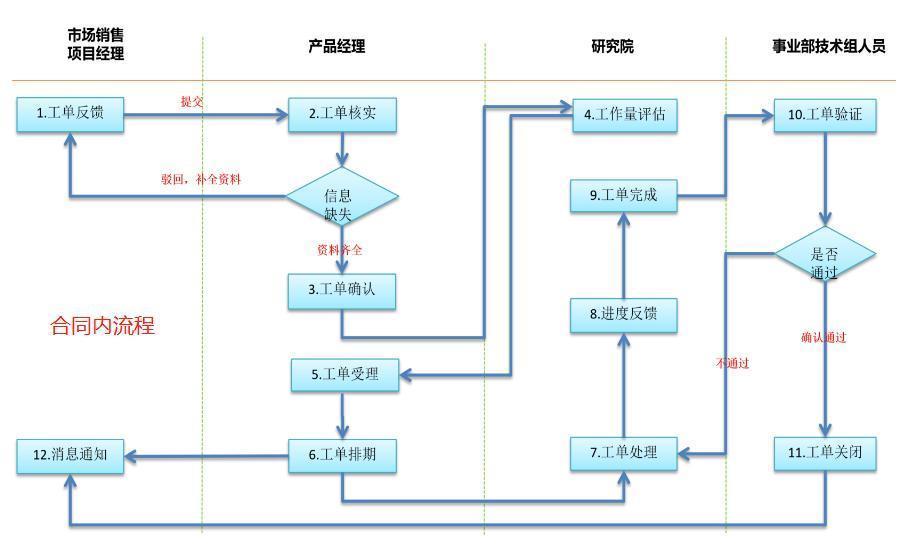

合同内流程

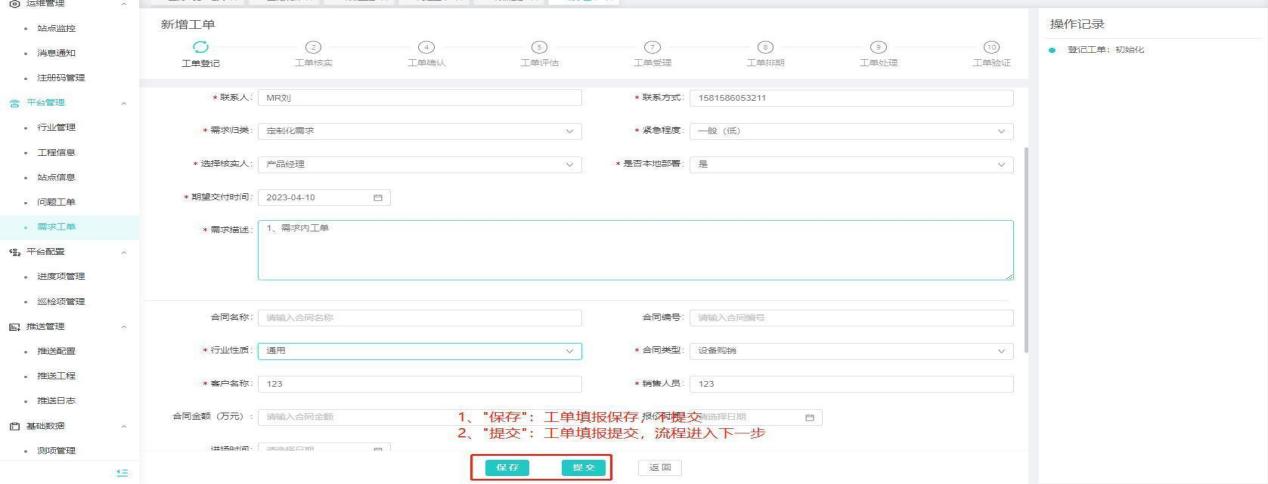

【工单流程】工单登记阶段

【操作用户】市场销售或项目经理

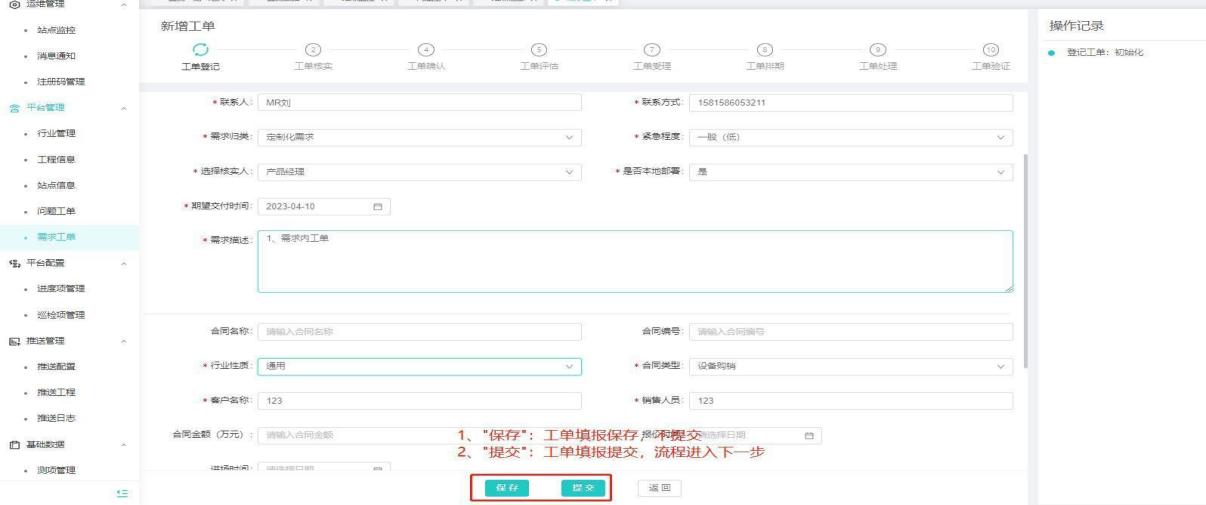

【操作说明】”登记工单”（根据市场需求进行工单登记）

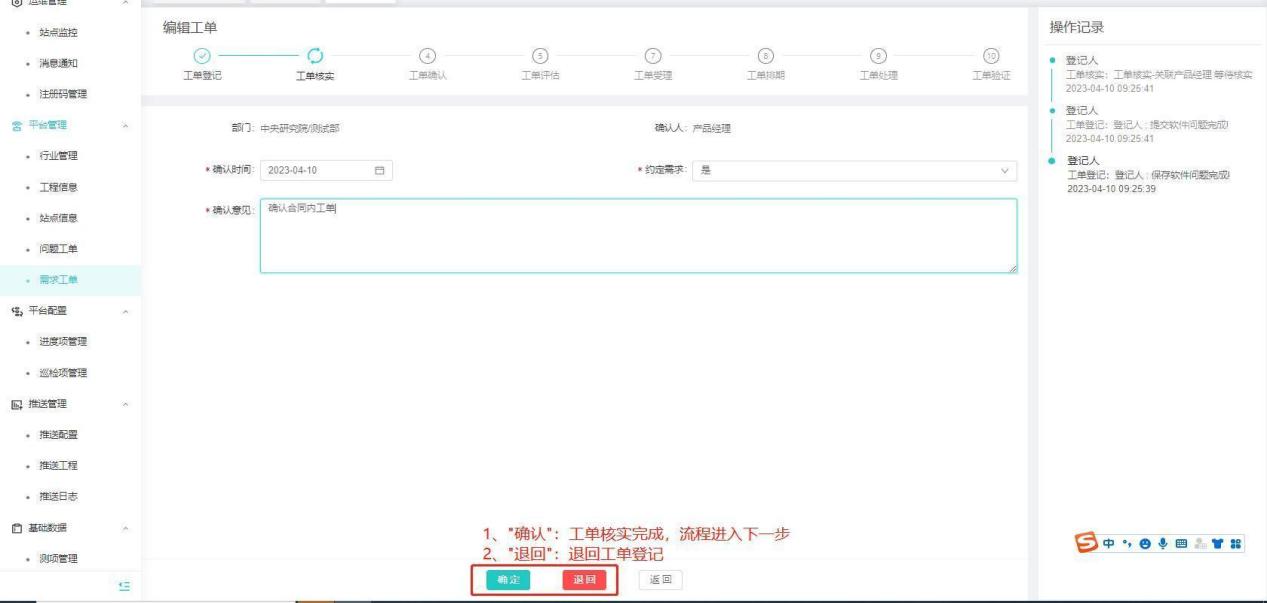

【工单流程】工单核实阶段

【操作用户】产品经理

【操作说明】工单完成登记进入”工单核实”，可对完成登记的工单进行核实

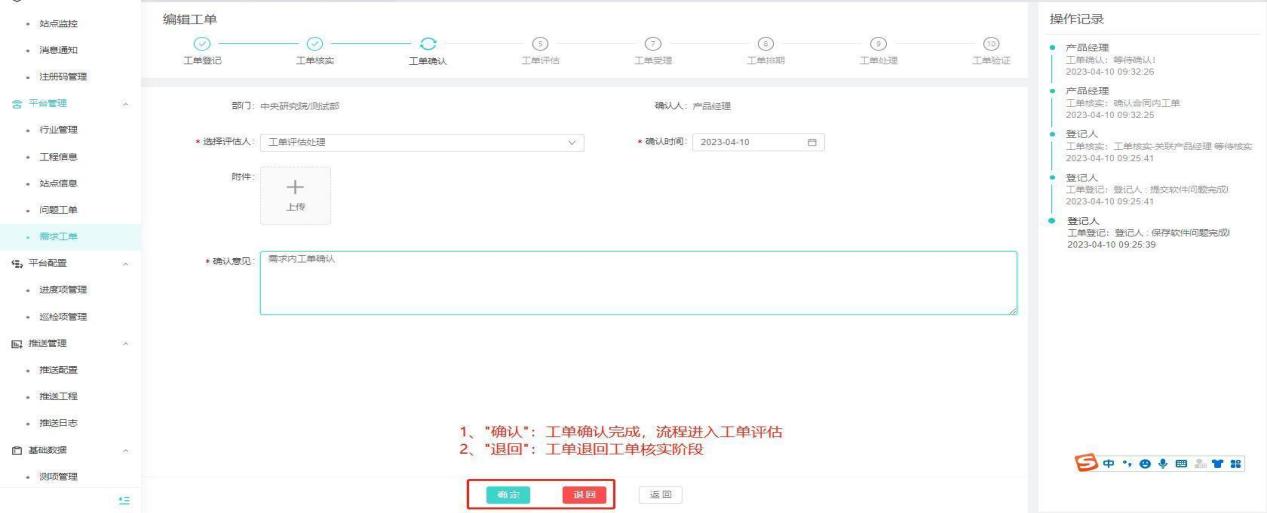

【工单流程】工单确认阶段

【操作用户】产品经理

【操作说明】工单完成核实进入”工单确认”，可对完成核实的工单进行确认

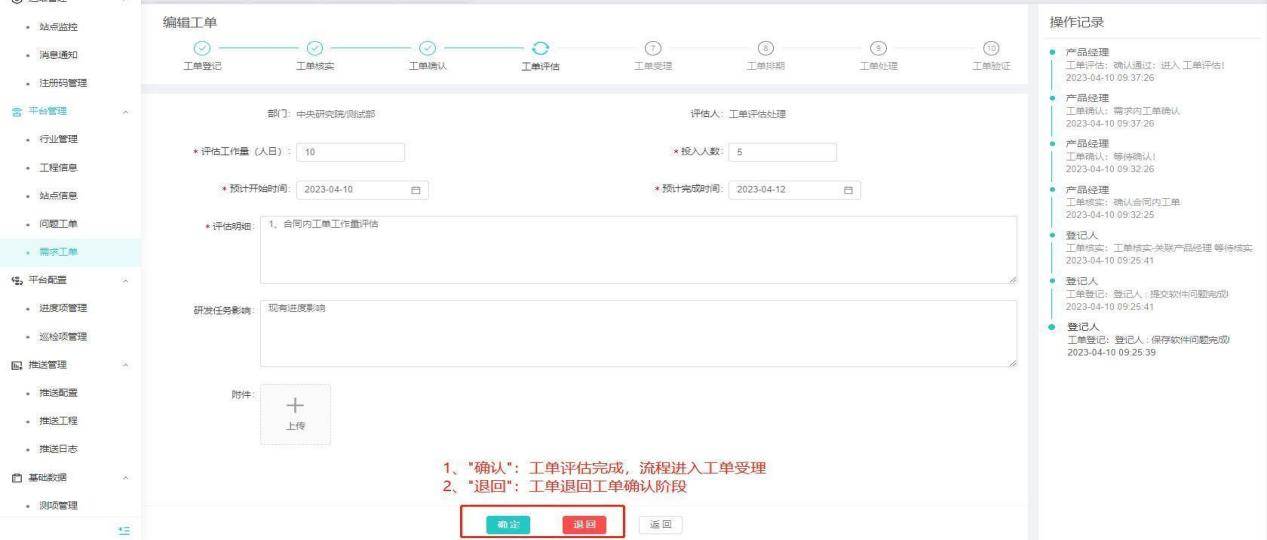

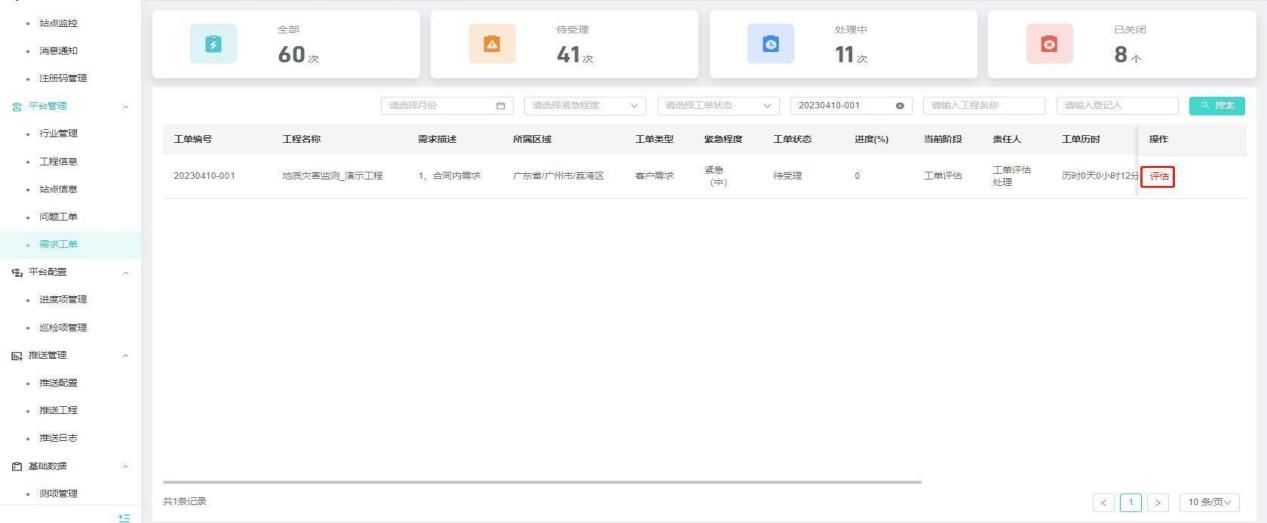

【工单流程】工单评估阶段

【操作用户】工单评估人

【操作说明】工单完成确认进入”工单评估”，可对完成确认工单进行评估

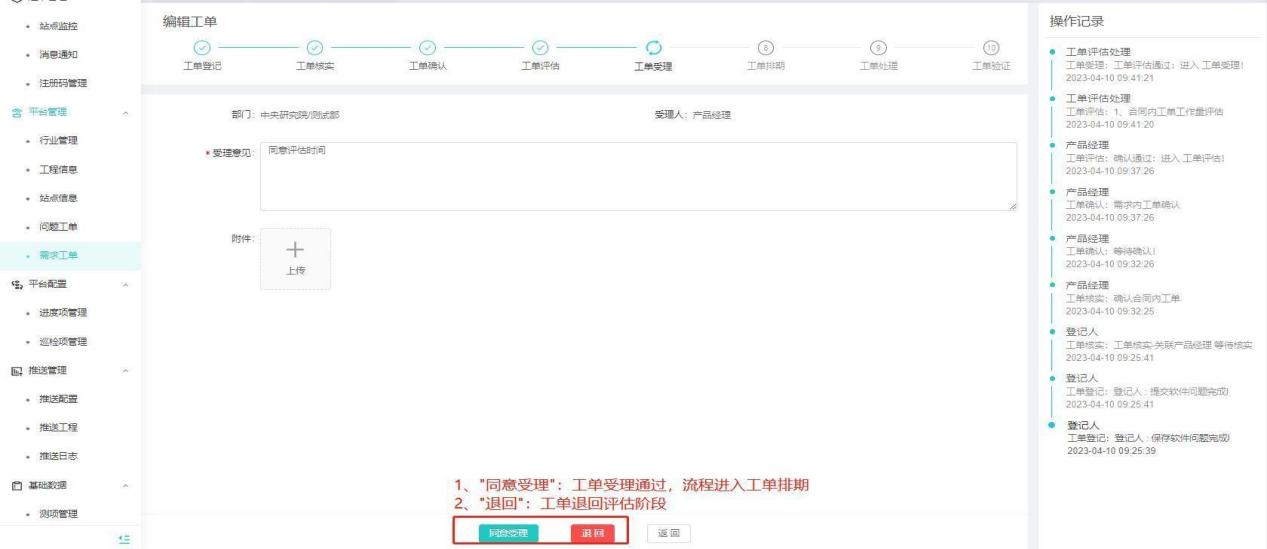

【工单流程】工单受理阶段

【操作用户】产品经理

【操作说明】工单完成评估进入”工单受理”，可对完成评估工单进行受理

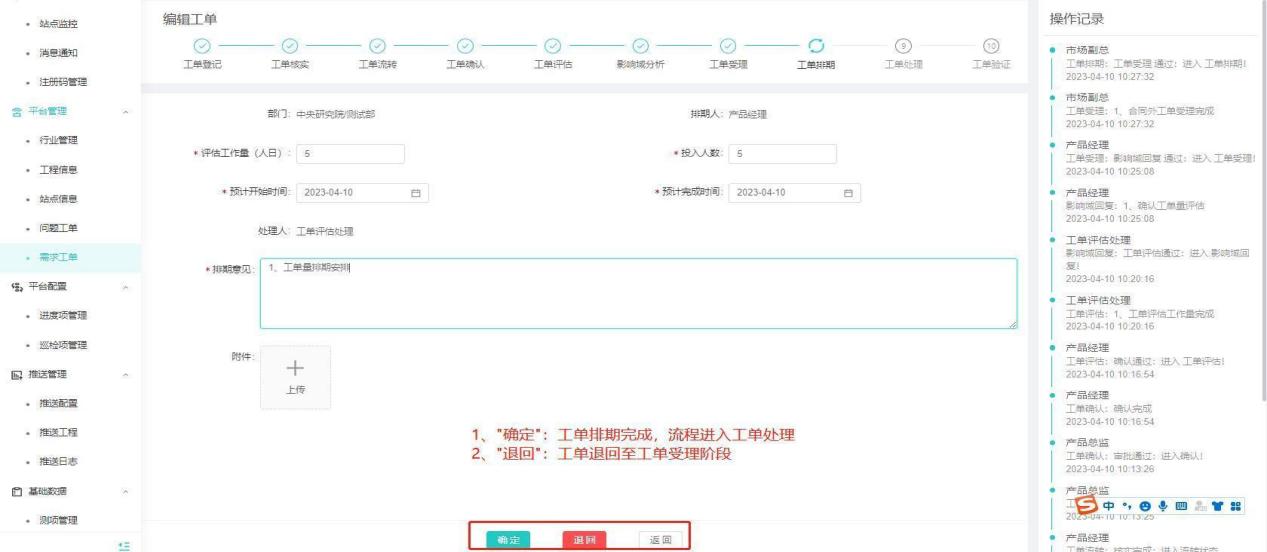

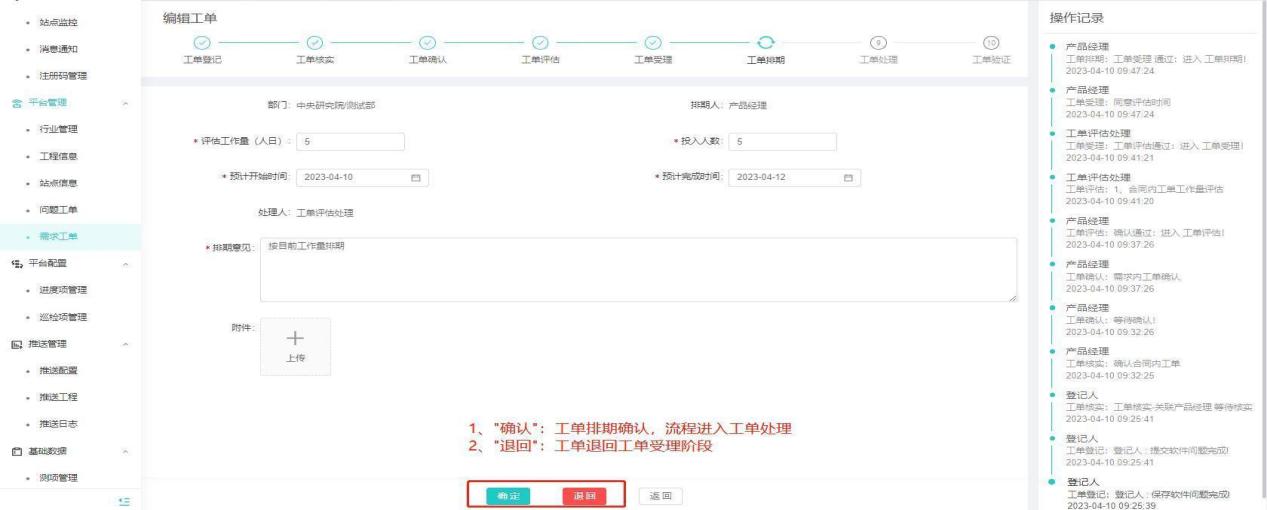

【工单流程】工单排期阶段

【操作用户】产品经理

【操作说明】工单完成受理进入”工单排期”，可对完成受理工单进行排期安排

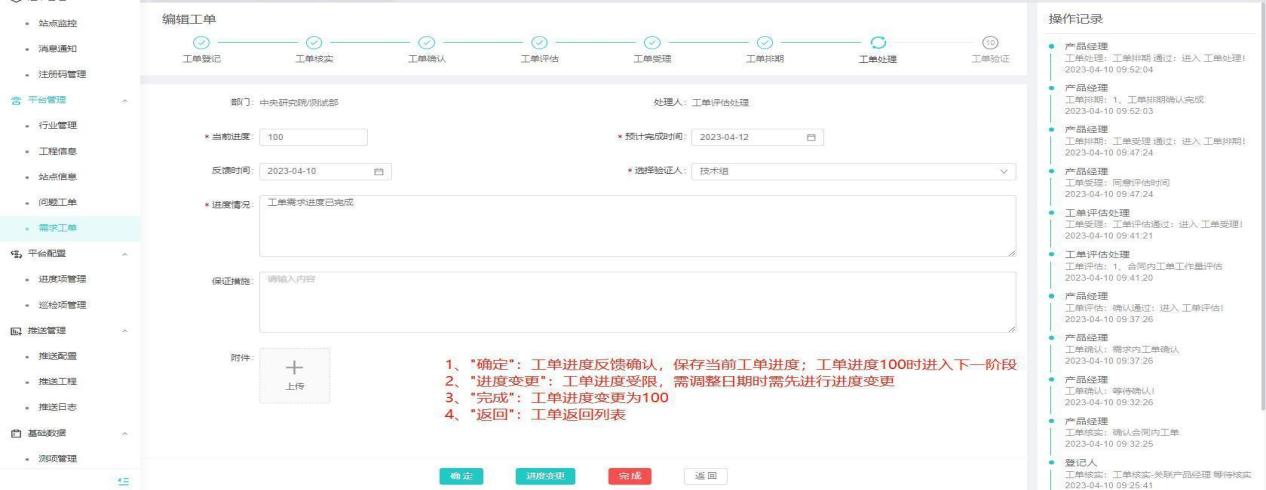

【工单流程】工单处理阶段

【操作用户】工单处理人

【操作说明】工单完成排期进入”工单处理”阶段时发送实时短信通知【工单登记人】，而【工单处理人】可对完成排期的工单进行进度反馈

工单处理阶段进度变更时，发送实时短信通知【工单登记人】及【产品经理】

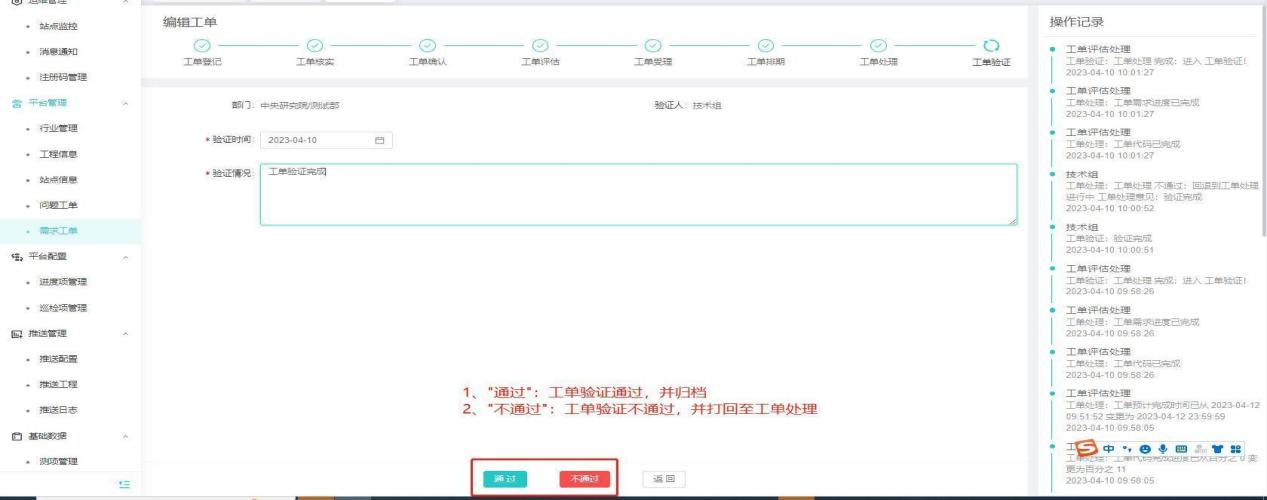

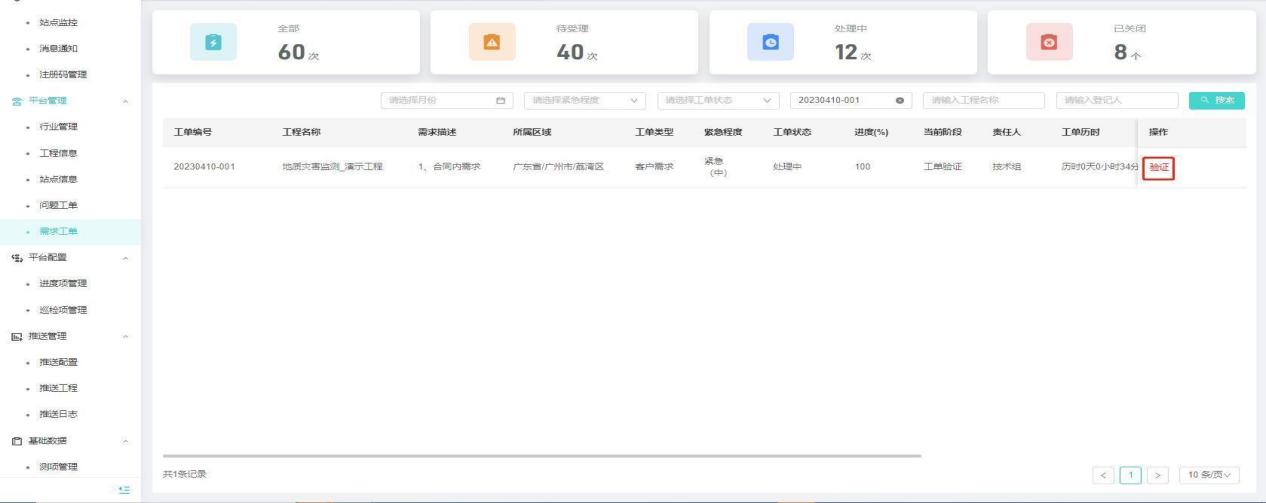

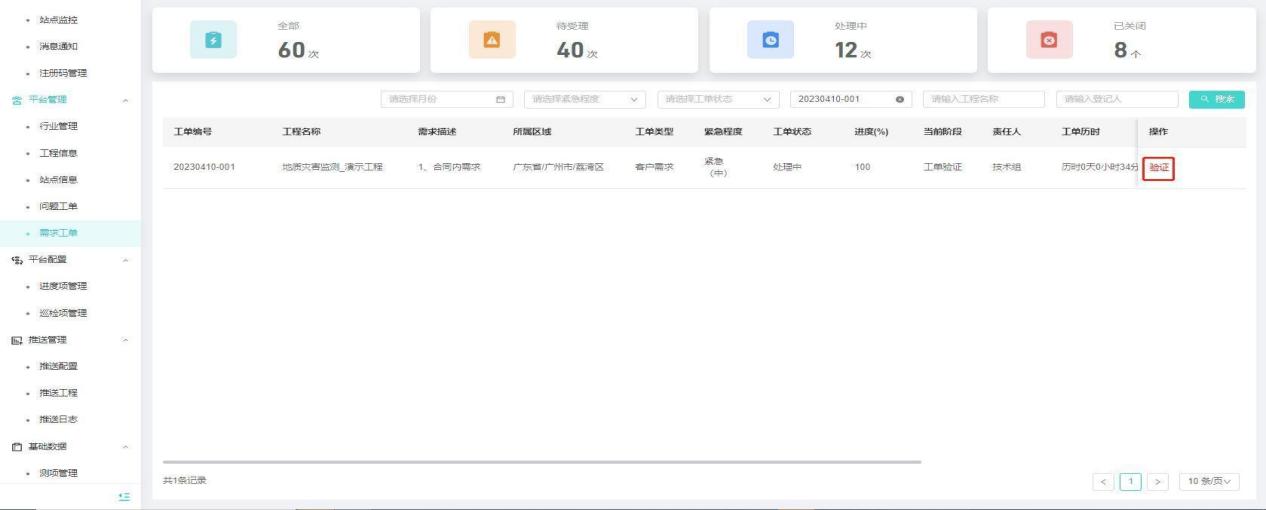

【工单流程】工单验证阶段

【操作用户】技术组

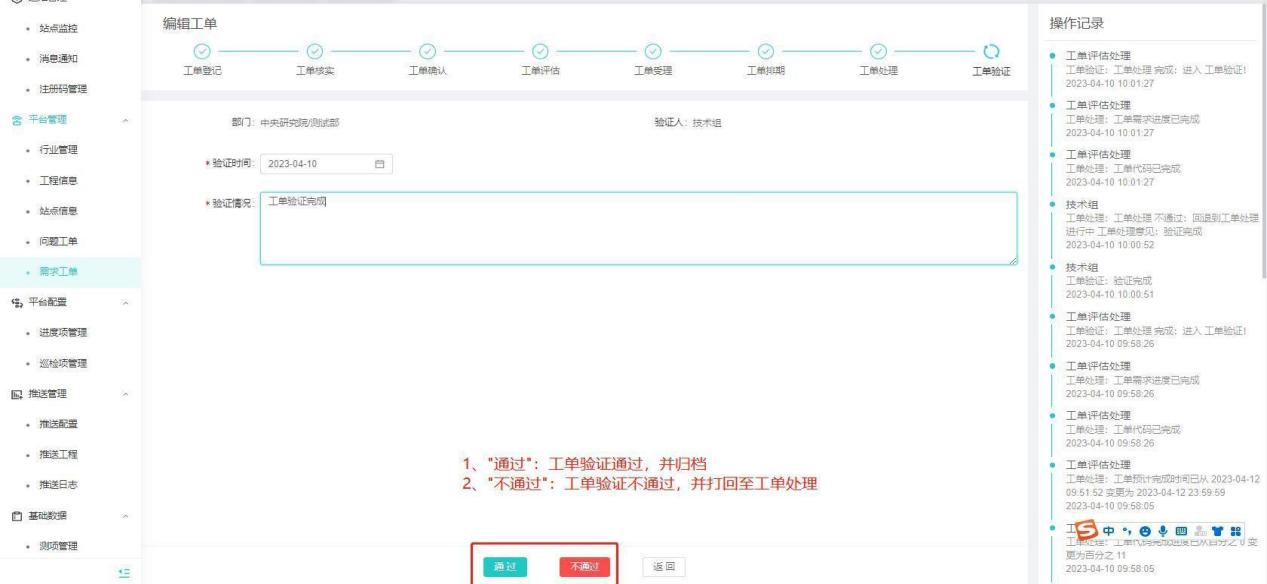

【操作说明】工单完成处理进入”工单验证”阶段时发送实时短信通知【工单登记人】，而【技术组】可对完成处理工单进行验证。工单验证完毕，实时短信通知【工单登记人】

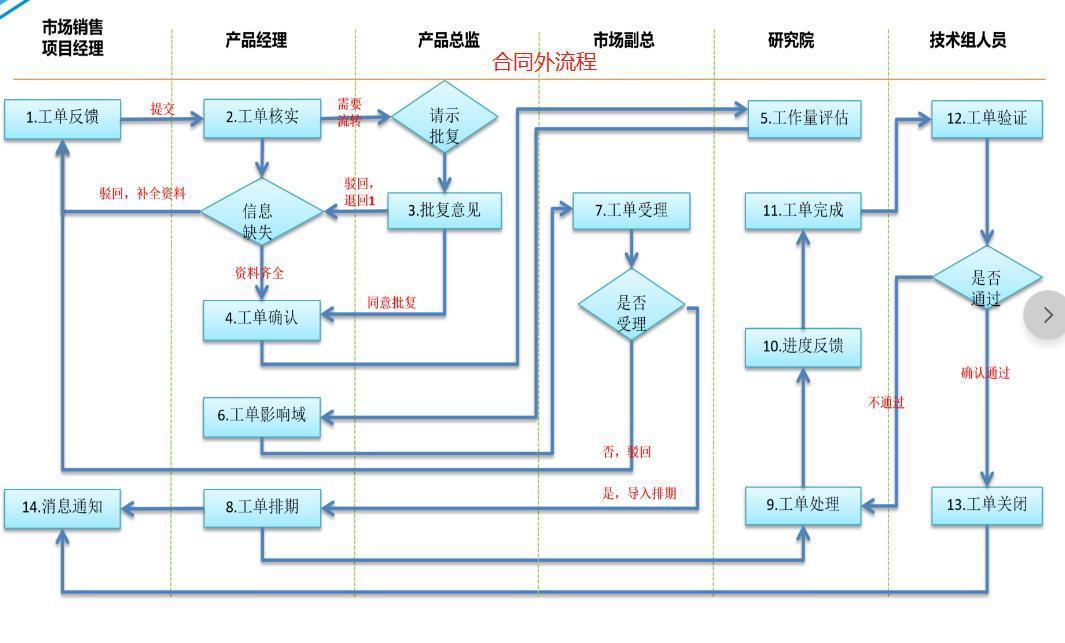

合同外流程

【工单流程】工单登记阶段

【操作用户】市场销售或项目经理

【操作说明】”登记工单”（根据市场需求进行工单登记）

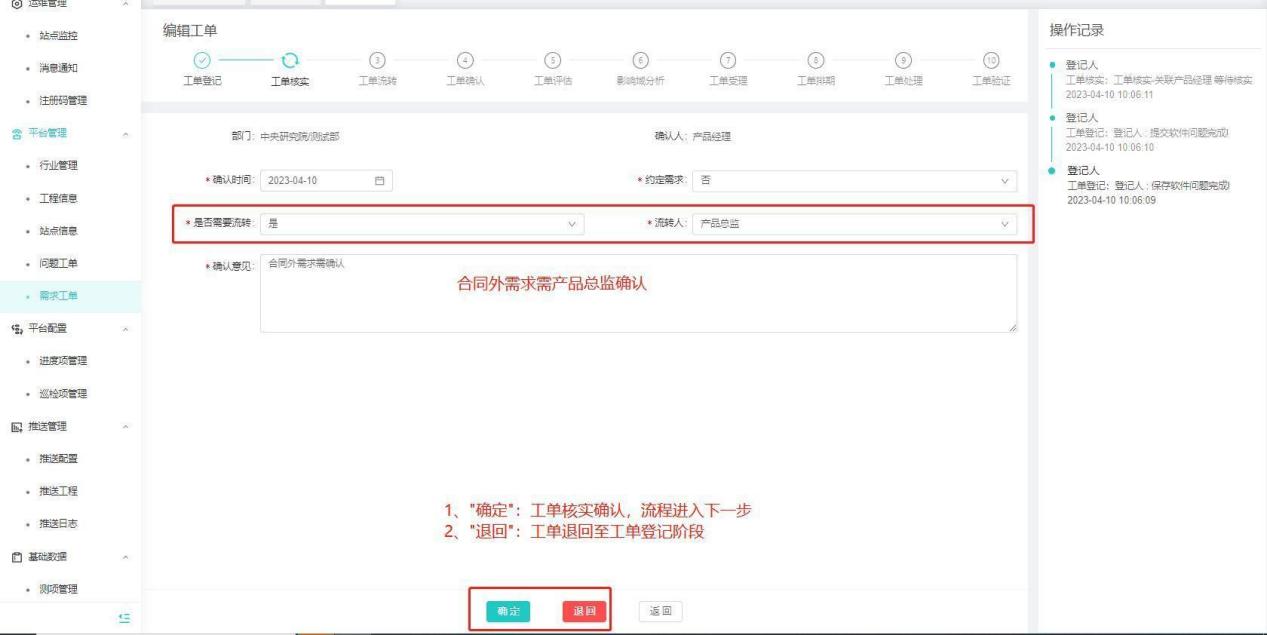

【工单流程】工单核实阶段

【操作用户】产品经理

【操作说明】工单完成登记进入”工单核实”，可对完成登记的工单进行核实

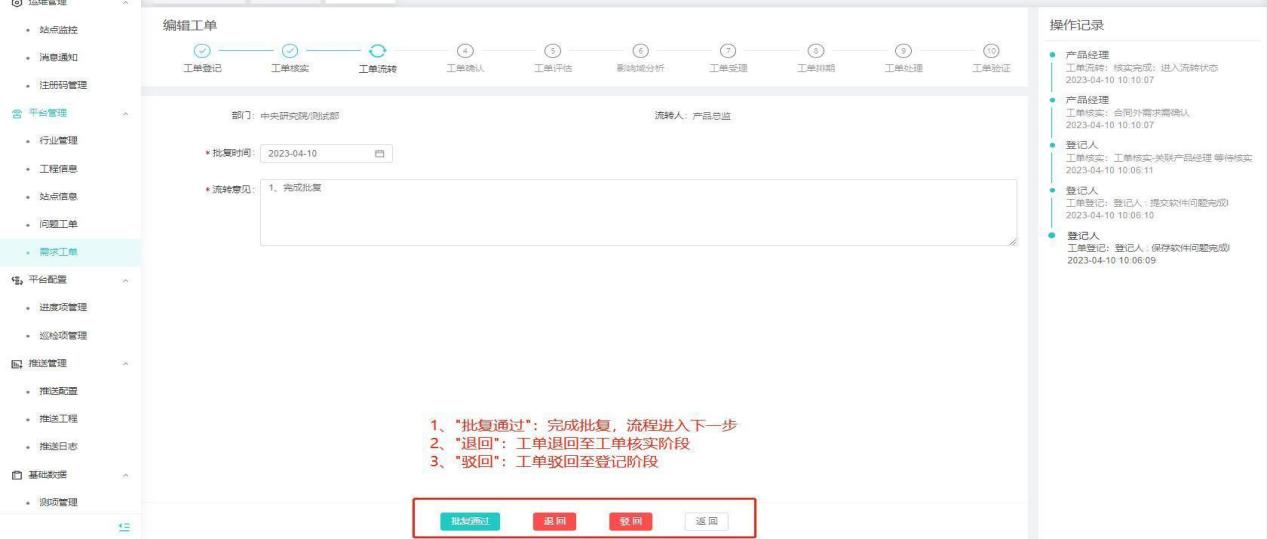

【工单流程】工单批复阶段

【操作用户】产品总监

【操作说明】工单完成核实进入”工单批复”，可对完成核实工单进行批复处理

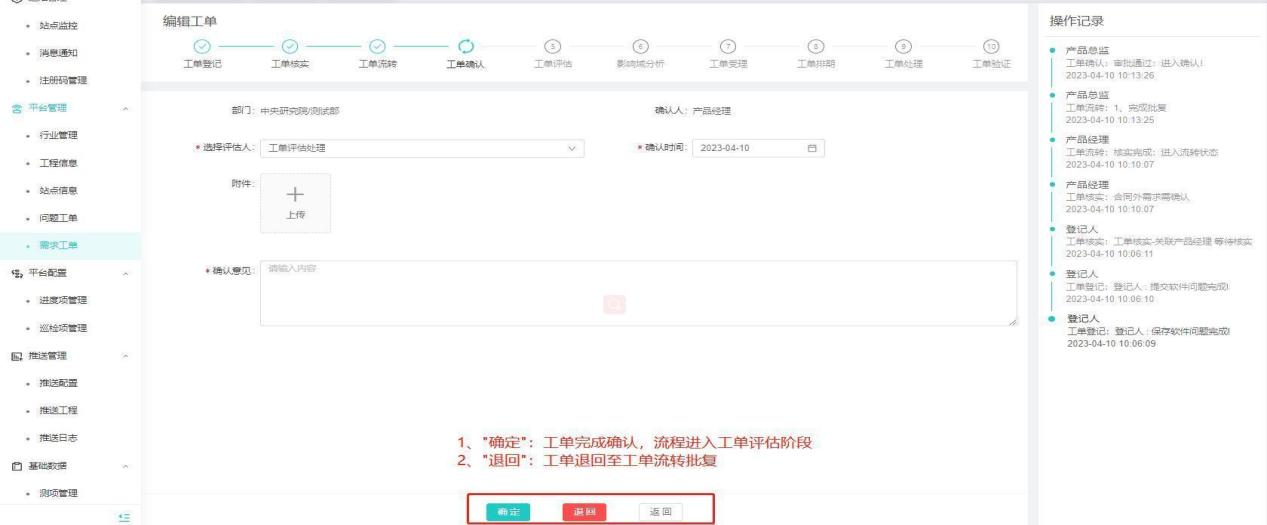

【工单流程】工单确认阶段

【操作用户】产品经理

【操作说明】工单完成流转批复进入”工单确认”，可对完成流转批复的工单进行确认

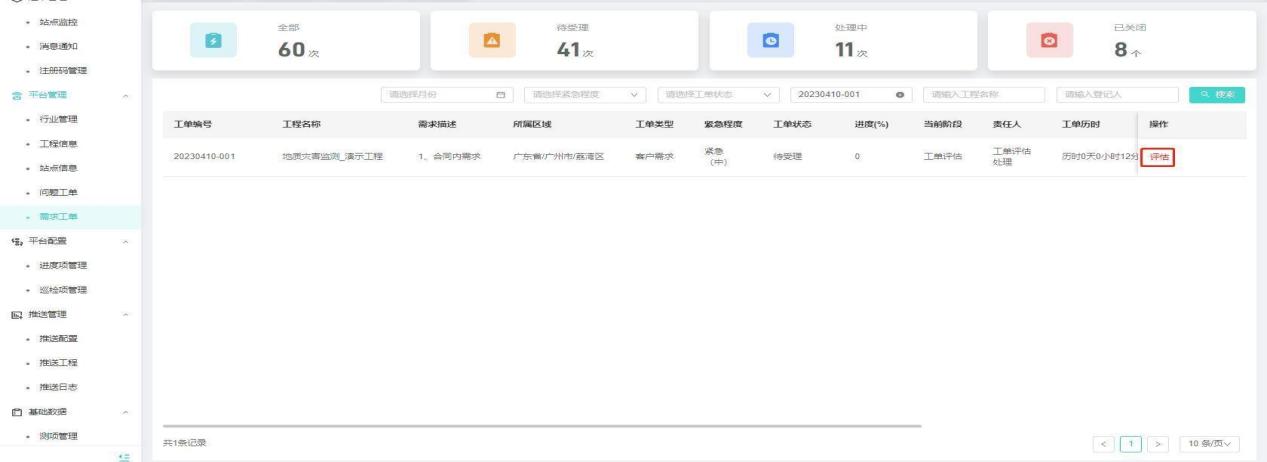

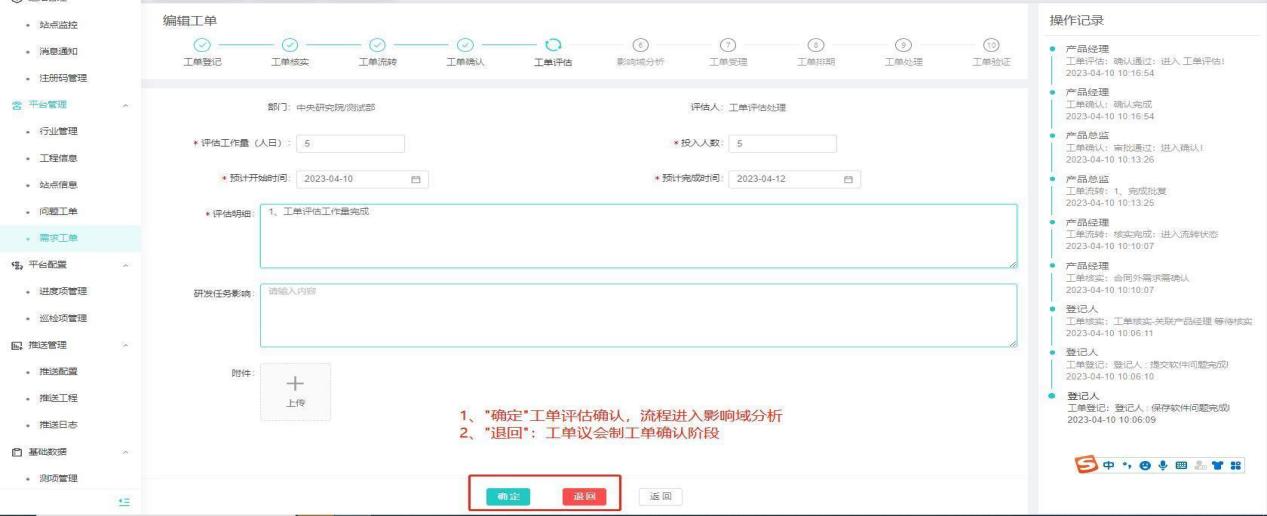

【工单流程】工单评估阶段

【操作用户】工单评估人

【操作说明】工单完成确认进入”工单评估”，可对完成确认工单进行评估

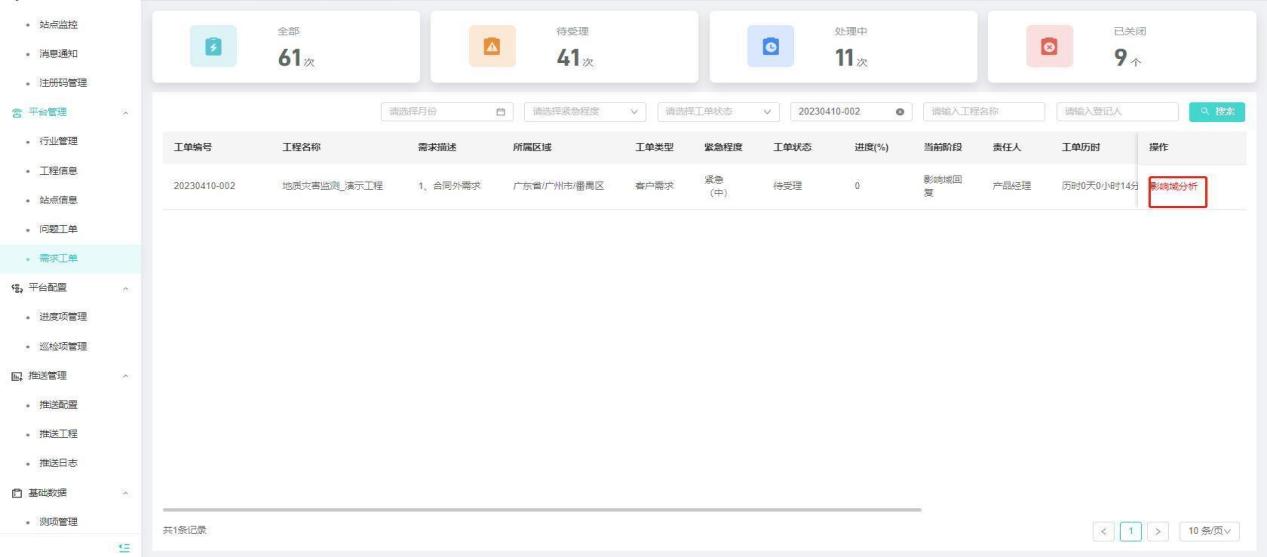

【工单流程】影响域分析阶段

【操作用户】产品经理

【操作说明】工单完成评估进入”影响域分析”，可对完成评估工单进行影响域分析

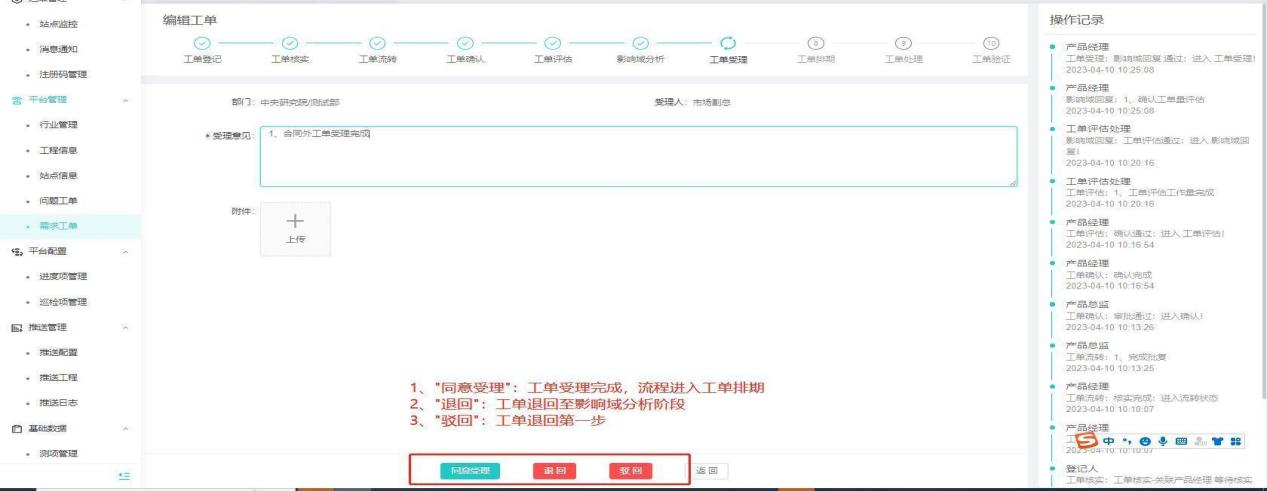

【工单流程】工单受理阶段

【操作用户】市场副总

【操作说明】工单完成分析进入”工单受理”，可对完成分析工单进行受理安排

【工单流程】工单排期阶段

【操作用户】产品经理

【工单说明】工单完成受理进入”工单排期”，可对完成受理工单进行排期安排

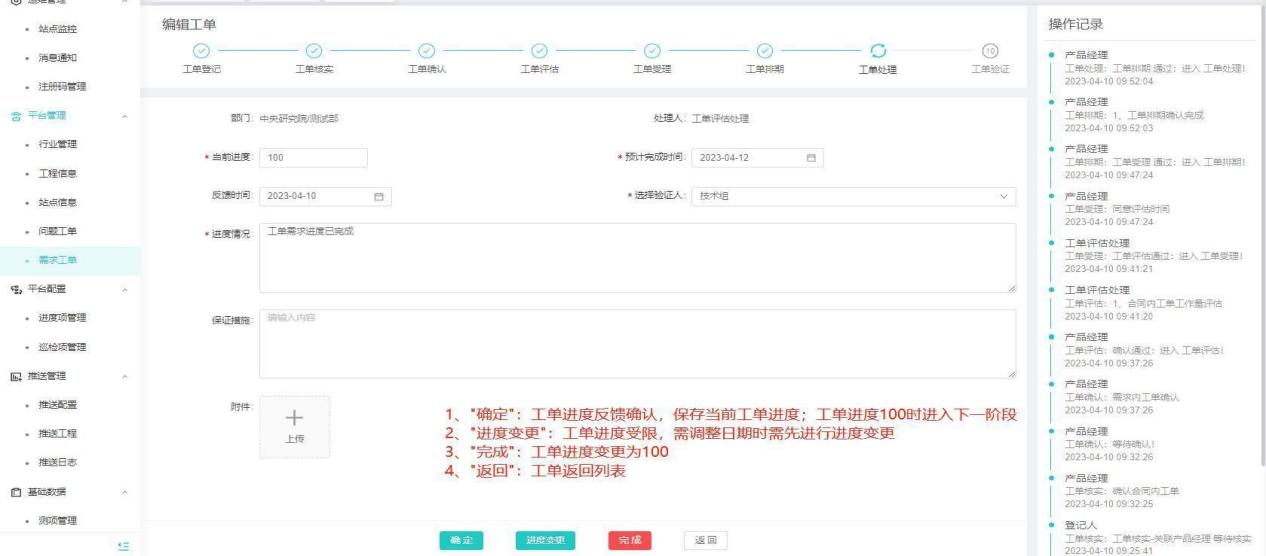

【工单流程】工单处理阶段

【操作用户】工单处理人

【操作说明】工单完成排期进入”工单处理”阶段时发送实时短信通知【工单登记人】，而【工单处理人】可对完成排期工单进行进度反馈

工单处理阶段进度变更时，发送实时短信通知【工单登记人】及【产品经理】

【工单流程】工单验证阶段

【操作用户】技术组

【操作说明】工单完成处理进入”工单验证”阶段时发送实时短信通知【工单登记人】，而【技术组】可对完成处理工单进行验证。工单验证完毕，实时短信通知【工单登记人】

平台配置

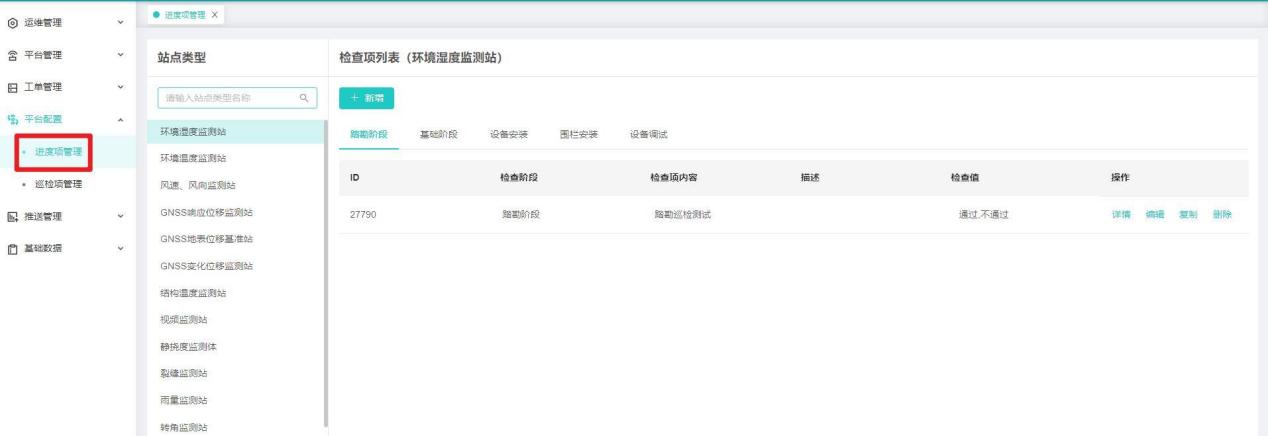

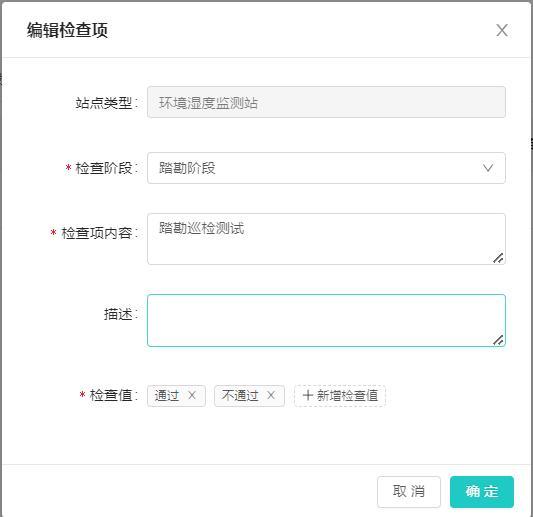

进度项管理

【功能说明】进度管理检查项信息配置，如：增加、删除、编辑、查询

【操作说明】点击“进度项管理”，展示进度项管理配置列表

注：进度项管理包含站点类型进度项记录，覆盖”增””删””改””查”

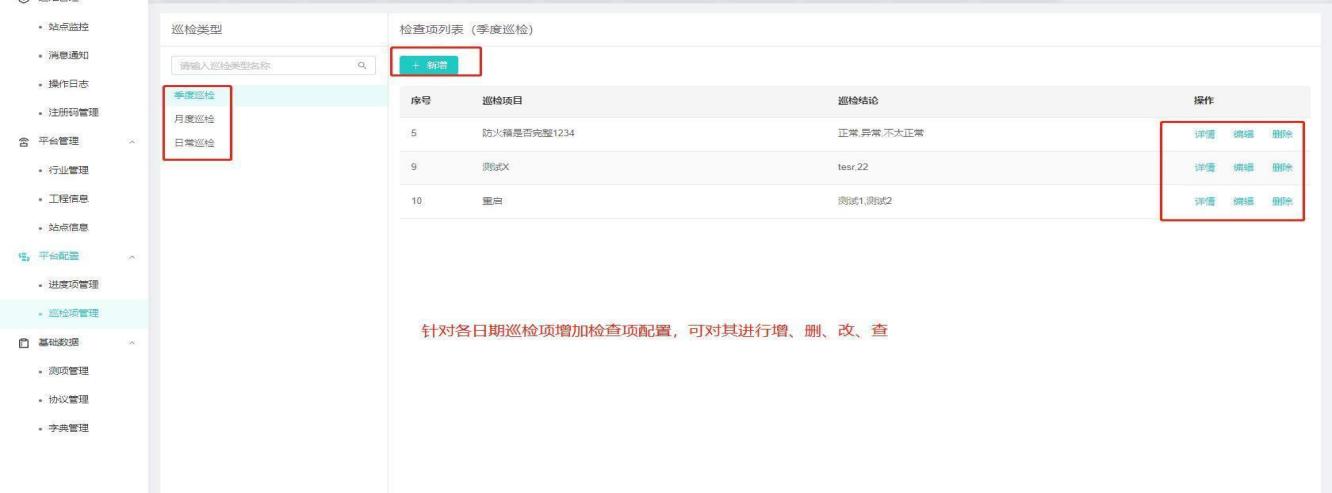

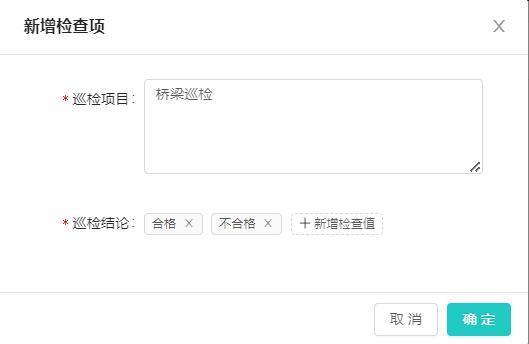

巡检项管理

【功能说明】巡检项管理信息配置，如：增加、删除、编辑、查询

【操作说明】点击“巡检项管理”，展示巡检项管理配置列表

注：巡检项管理包含日期类型巡检项记录，覆盖”增””删””改””查”

推送管理

推送配置

【功能说明】制定推送协议命名规范，划分推送协议行业，推送日志新增结果统计，推送日志查询、推送日志导出功能。

【操作说明】

1、推送工程-新增

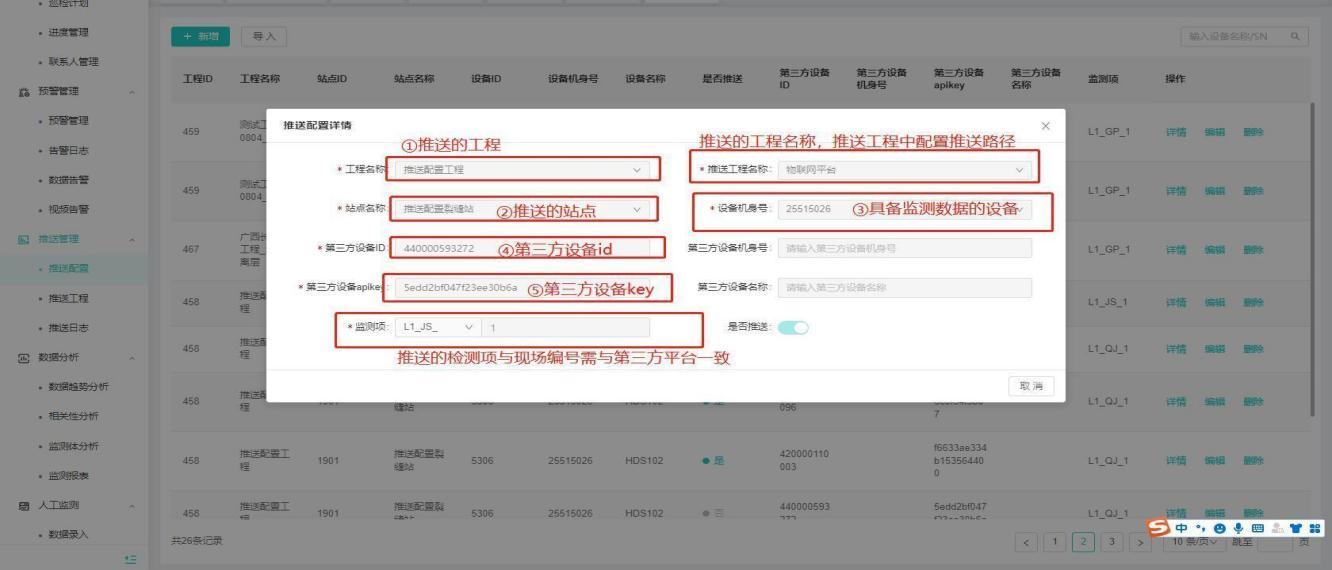

【功能说明】应用于监测云平台向外平台推送监测数据管理，如：新增推送配置、编辑推送配置、删除推送配置、查询推送配置、推送配置详情

【操作说明】用户登录平台后进入【监测预警】子系统 “推送管理”

①行业配置推送地址配置项（用于该行业下工程配置推送地址）。推送状态选择开启，该推送工程开启推送；开启预警状态并填写预警手机号，当工程推送失败超过3次会向预警手机号发送推送失败预警短信

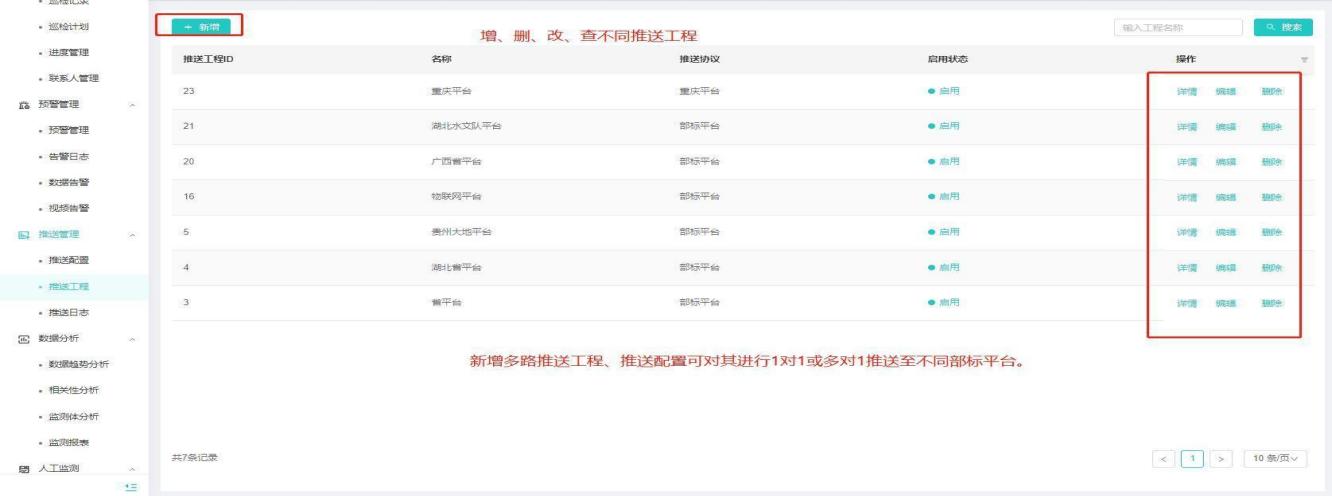

②新增多路推送工程、对站点配置进行1对1或多对1推送

③”推送管理”-”新增”推送配置

④“推送日志”查看推送详情

⑤“推送统计”中对应的推送工程又响应的推送成功/失败数记录

对方平台实时接收我方平台推送的解算数据

推送工程

【功能说明】制定推送协议命名规范，划分推送协议行业，推送日志新增结果统计，推送日志查询、推送日志导出功能。

【操作用戶】工程项目经理

【操作说明】

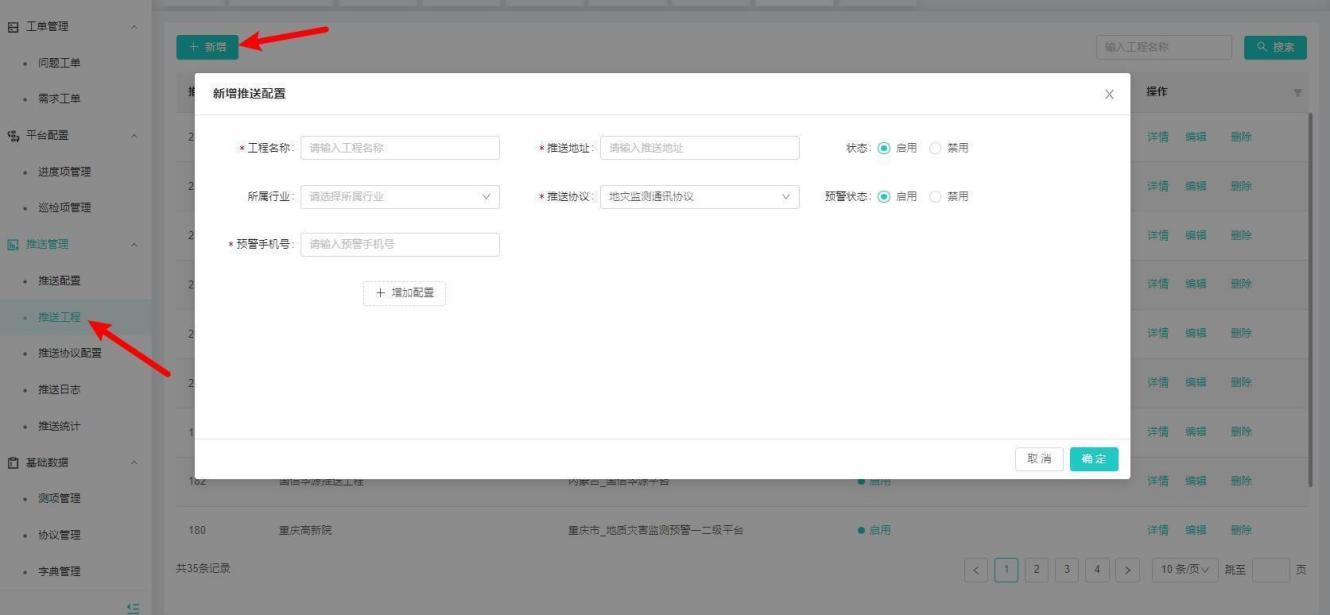

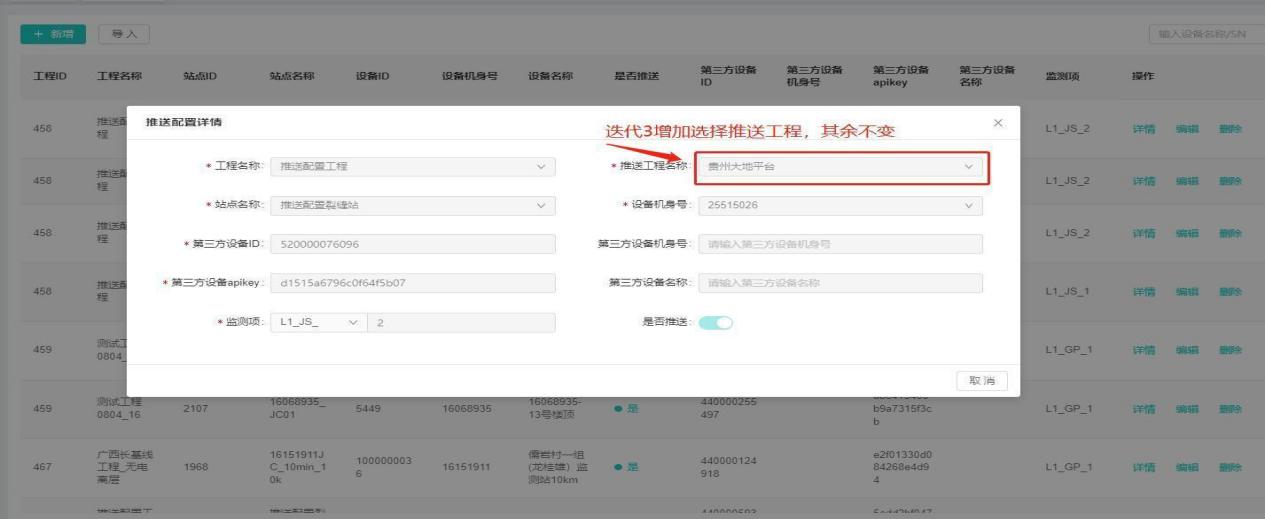

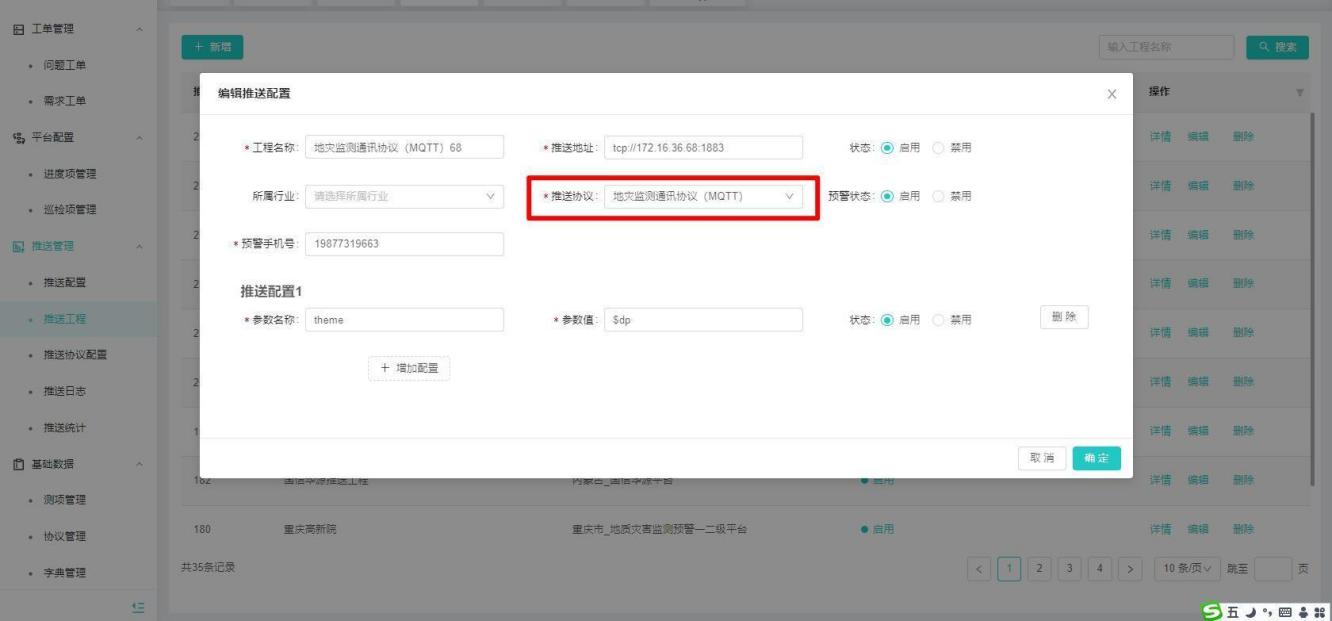

1、推送工程-新增推送配置，可选择所属行业找到对应推送协议，启用预警状态并配置正确的手机号码，工程推送失败三次平台会下发推送失败提醒短信

2、 推送日志-新增推送结果统计

推送日志查询可通过推送工程，设备机身号，监测方法，推送结果，推送时间查询对应的推送日志

3、 推送统计-新增推送结果统计

推送统计可查看指定时间段内每个推送工程的推送成功数和失败数

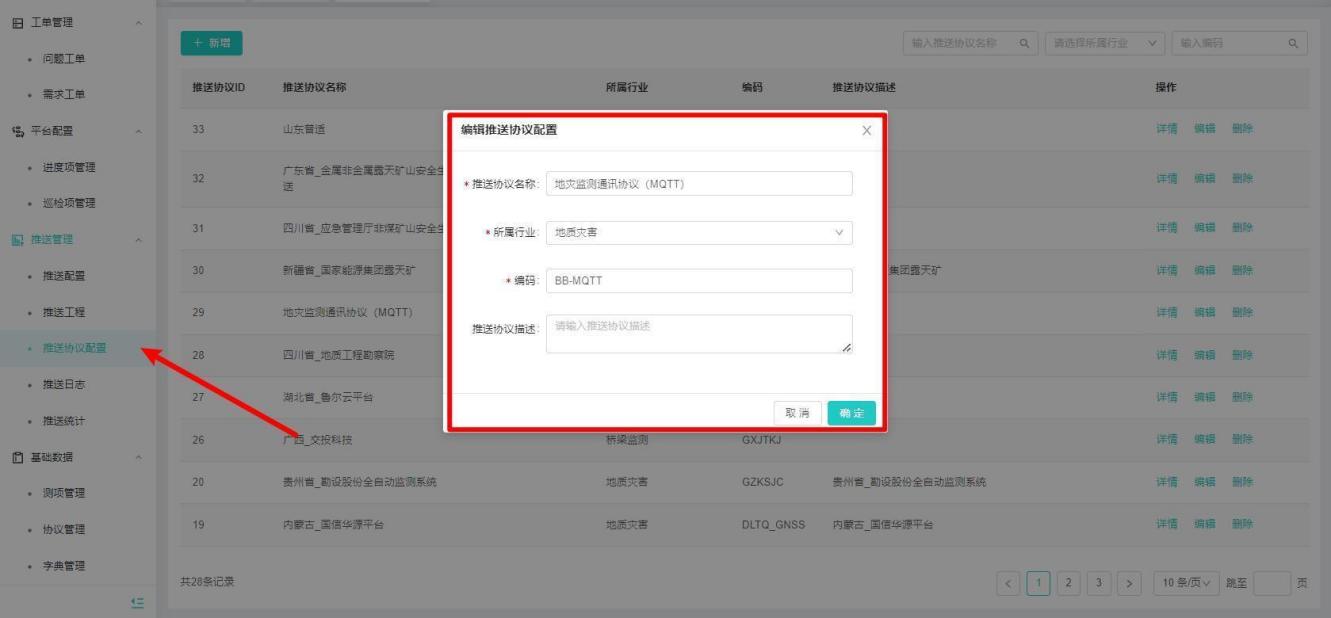

推送协议配置

【功能说明】制定推送协议命名，选定推送协议所属行业和编码。

【操作说明】

1、进入运维中心-推送管理-推送协议配置，点击新增，输入推送协议名称、所属行业、编码和推送协议描述，点击确定，推送协议配置列表新增一条推送协议

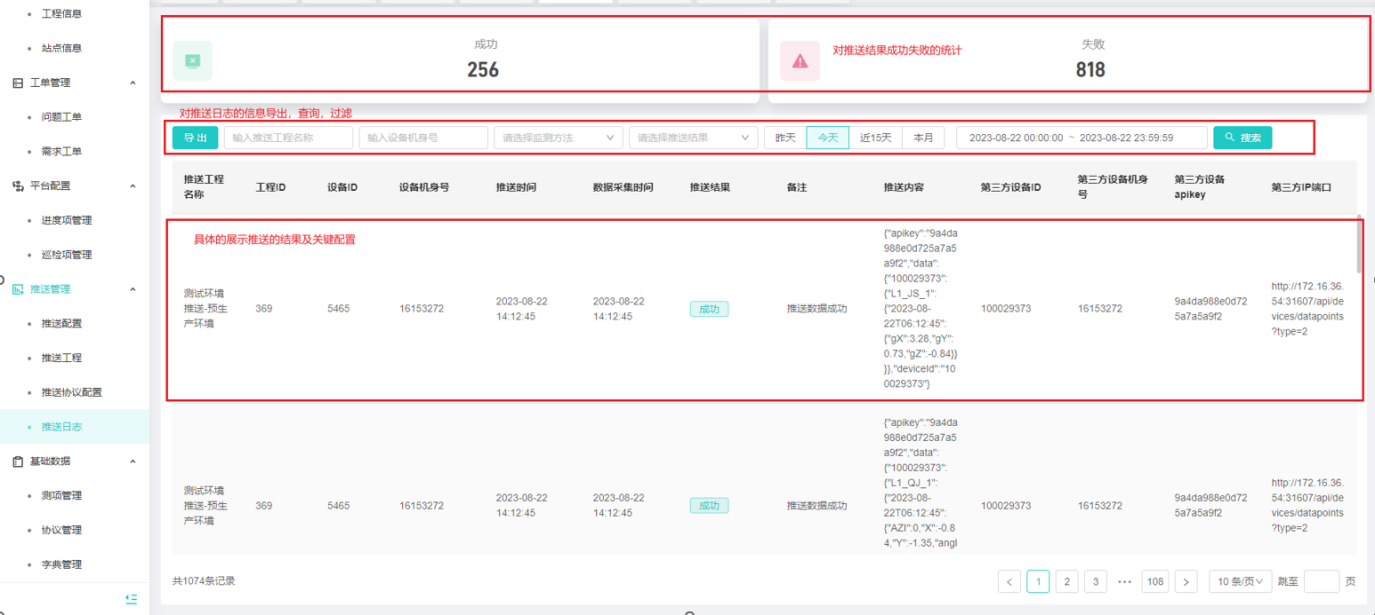

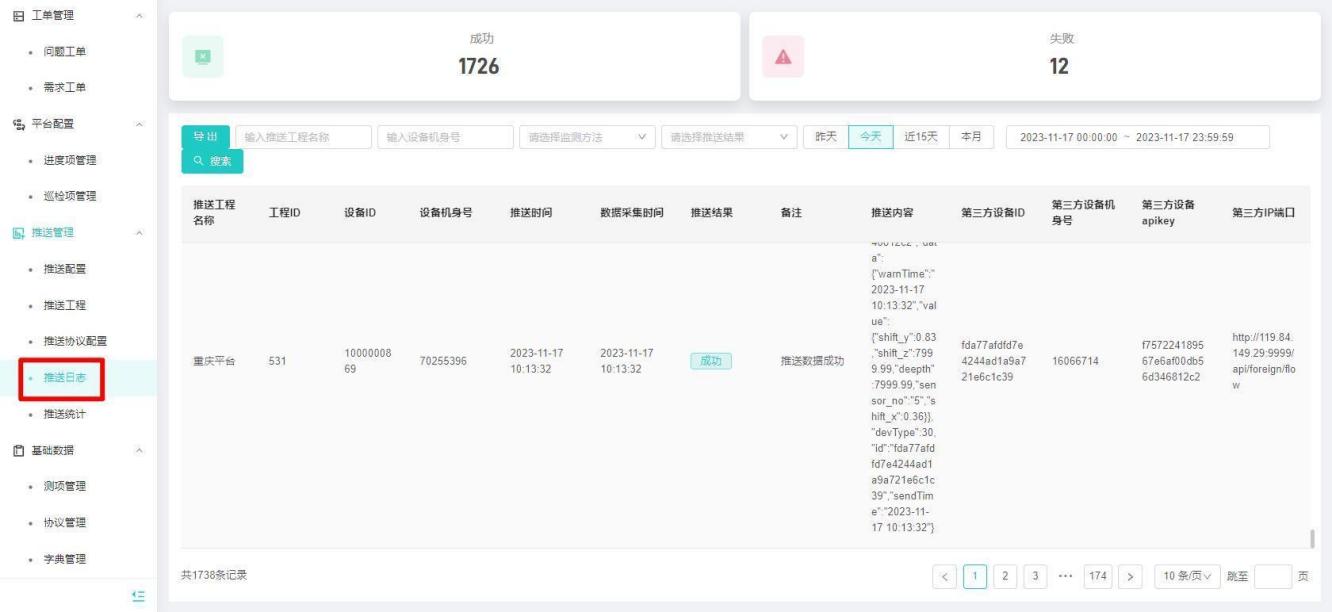

推送日志

【功能说明】显示各推送工程的【成功数】和【失败数】，支持查看每条推送的详细推送信息

【操作说明】

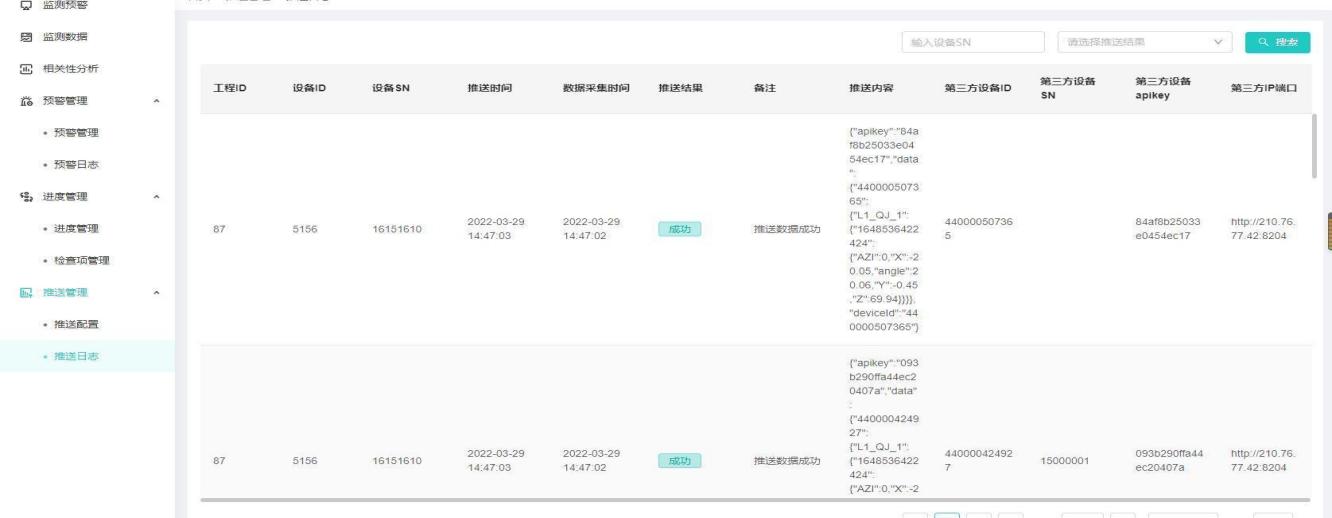

1. 进入【运维中心】-推送管理-推送日志，可查看推送日志；
2. 推送日志列表展示推送工程名称、工程ID、设备ID、设备机身号、推送时间、数据采集时间、推送结果、备注、推送内容、第三方设备ID、第三方设备机身号、第三方设备apikey、第三方IP端口；

3、可根据推送工程名称、设备机身号、监测方法、推送结果和推送时间查询推送日志结果。

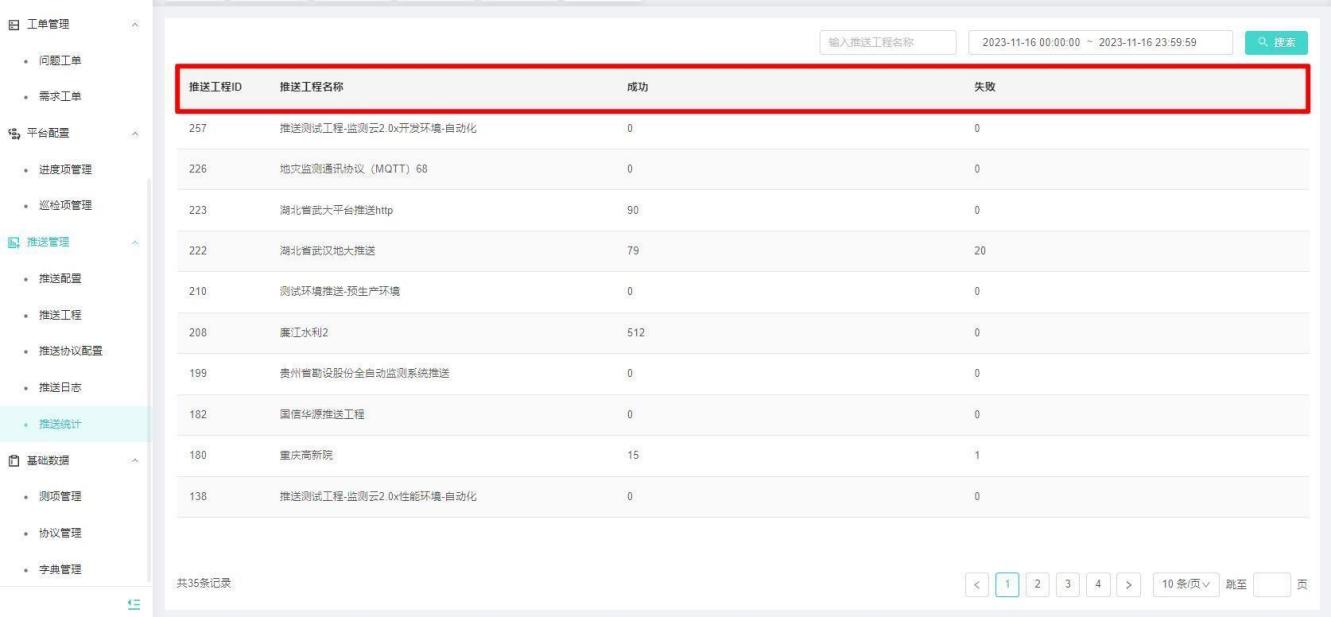

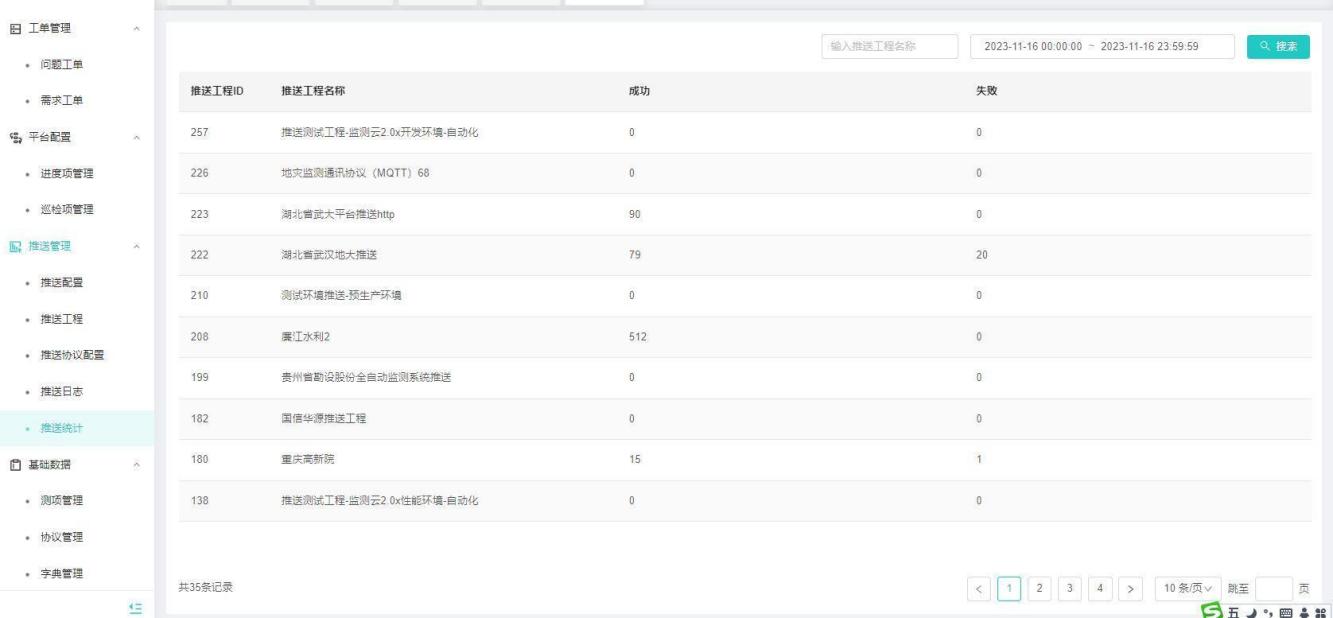

推送统计

【功能说明】按照工程维度，统计每个推送工程在指定时间段内的推送成功数/失败数。

【操作说明】

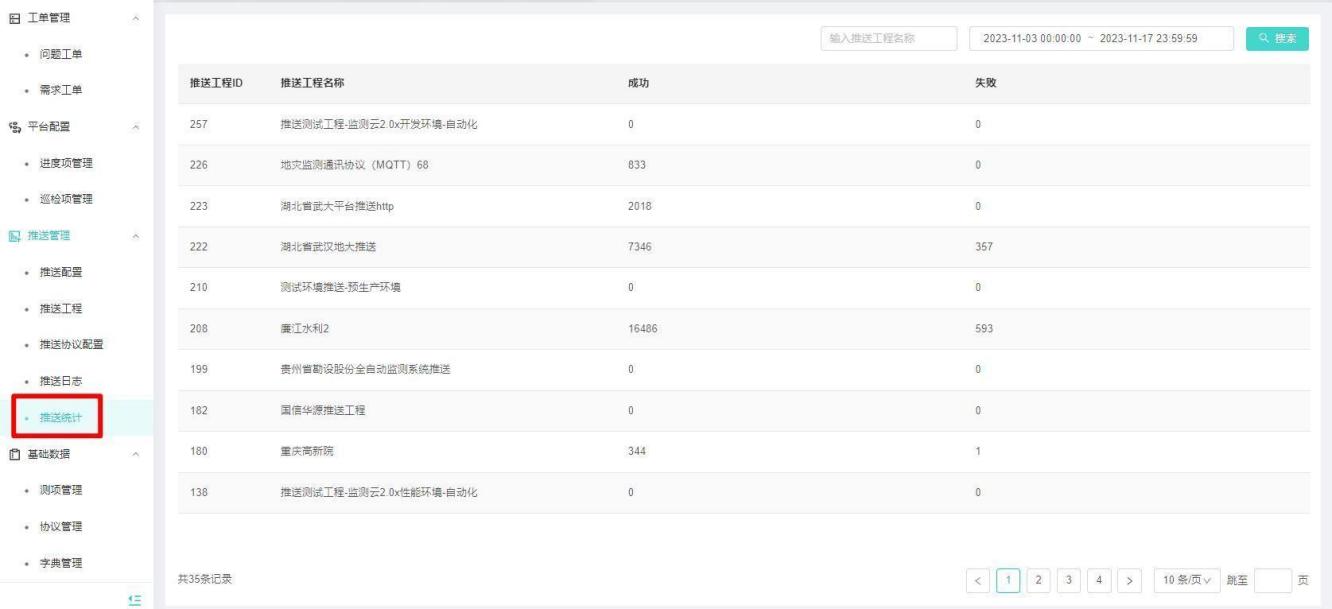

1. 进入【运维中心】-推送管理-推送统计，可查看推送统计结果；
2. 推送统计列表展示推送工程ID、推送工程名称、成功数、失败数；
3. 可根据推送工程名称，和推送时间查询推送统计结果

基础数据

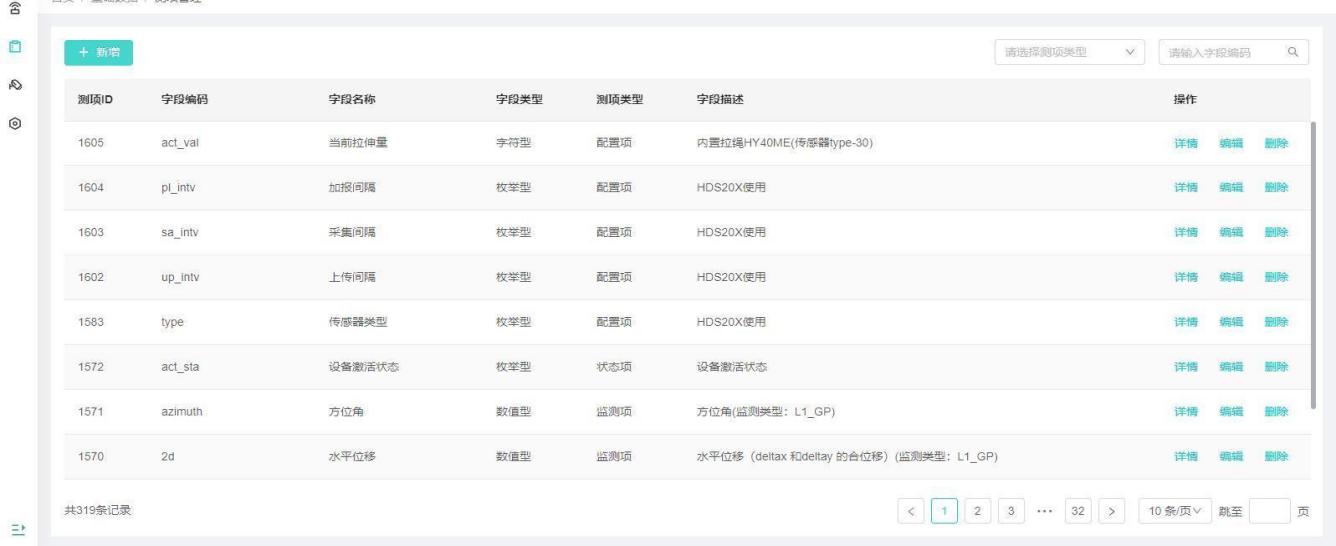

测项管理

【功能说明】监测平台基础数据，测项信息管理，如：增加、删除、编辑、查询、详情。属于各类型设备对应监测方法的基础数据

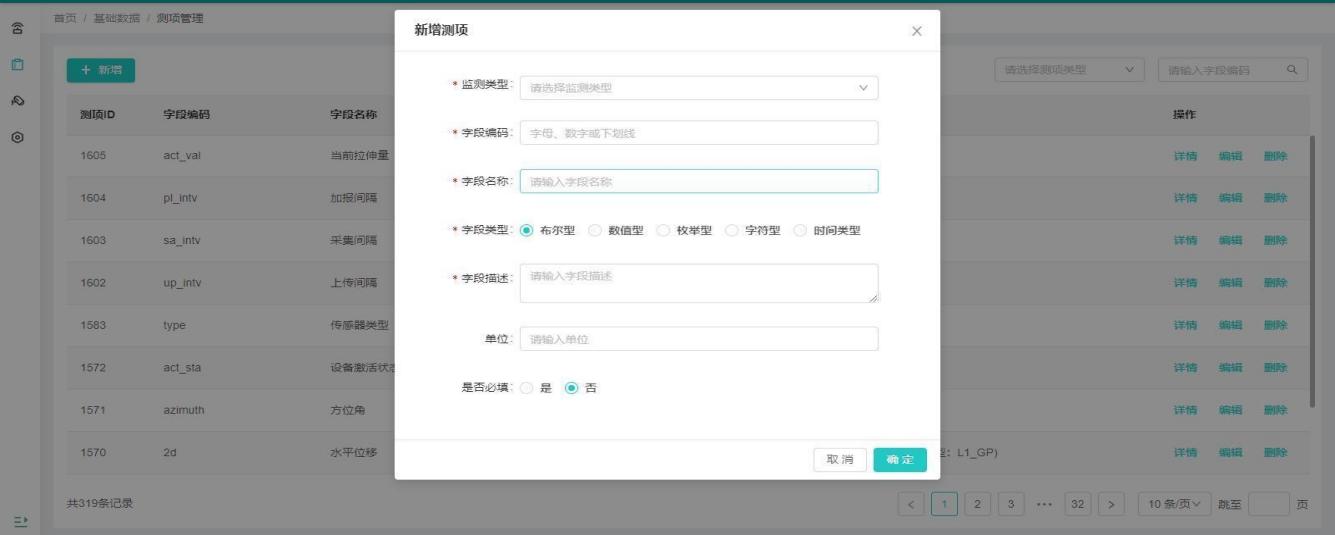

【操作说明】点击“测项管理”-“+新增”按钮，显示创建测项弹窗，输入测项信息，点击“确定”按钮

注：监测类型分为监测项、状态项、配置项

测项区分是否必填，选择是时，有必填标识

3、测项列表界面可进行测项详情查看、编辑和删除

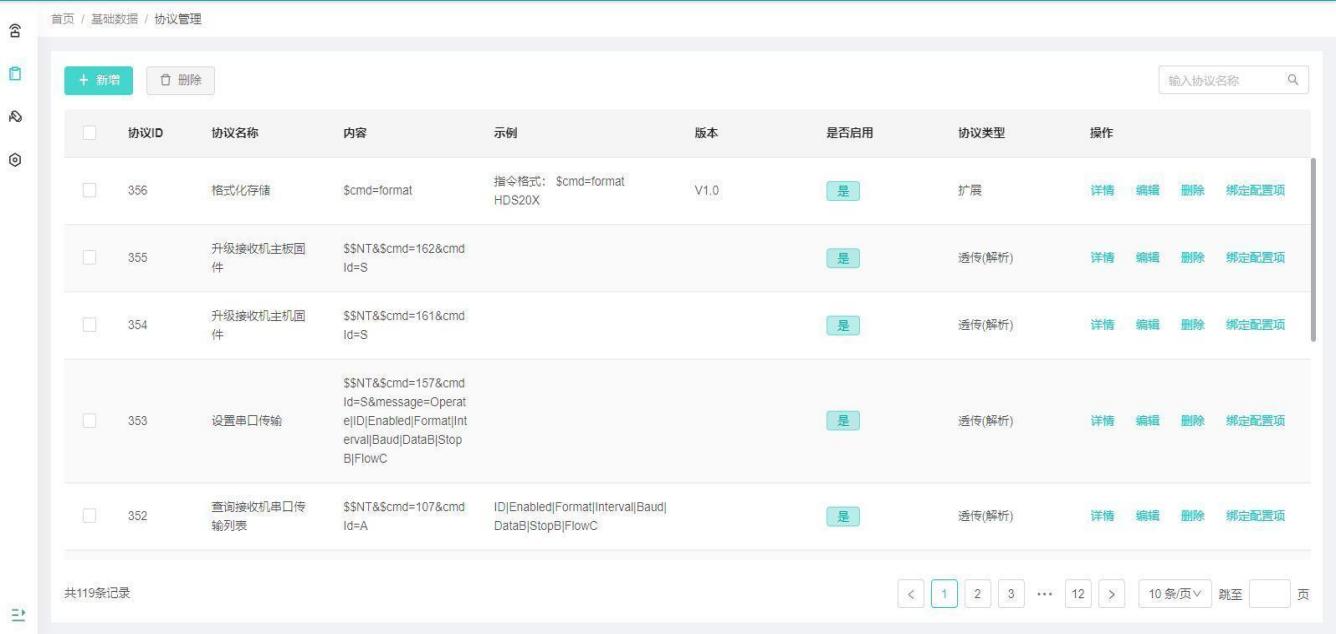

协议管理

【功能说明】监测平台基础数据，协议信息管理，如：增加、删除、编辑、查询、详情。协议用于远程管理设备，使设备终端执行相关协议命令

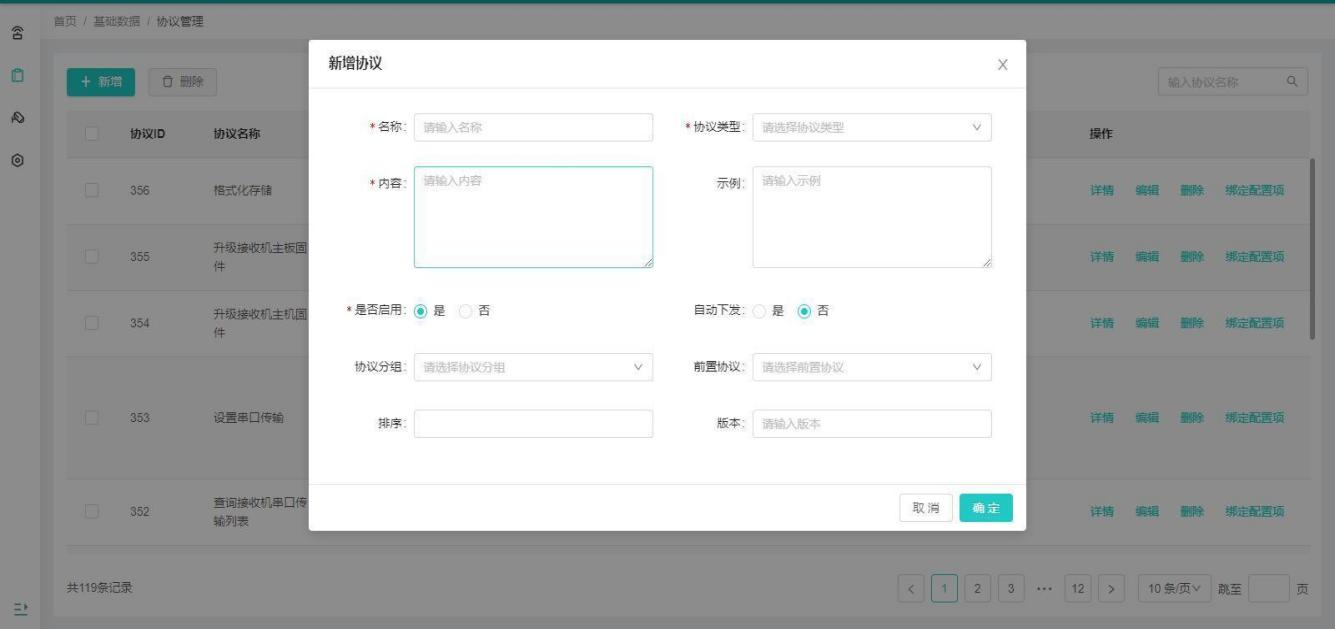

【操作说明】点击“协议管理”-“+新增”按钮，显示创建协议弹窗，输入协议信息，点击“确定”按钮。

注：协议类型分为通配、扩展、透传，其中透传类型为MS331设备使用

协议字段中“是否自动下发”表示使用该协议的设备进入远程控制界面时是否下发该协议

3、协议列表界面可进行协议详情查看、编辑和删除。

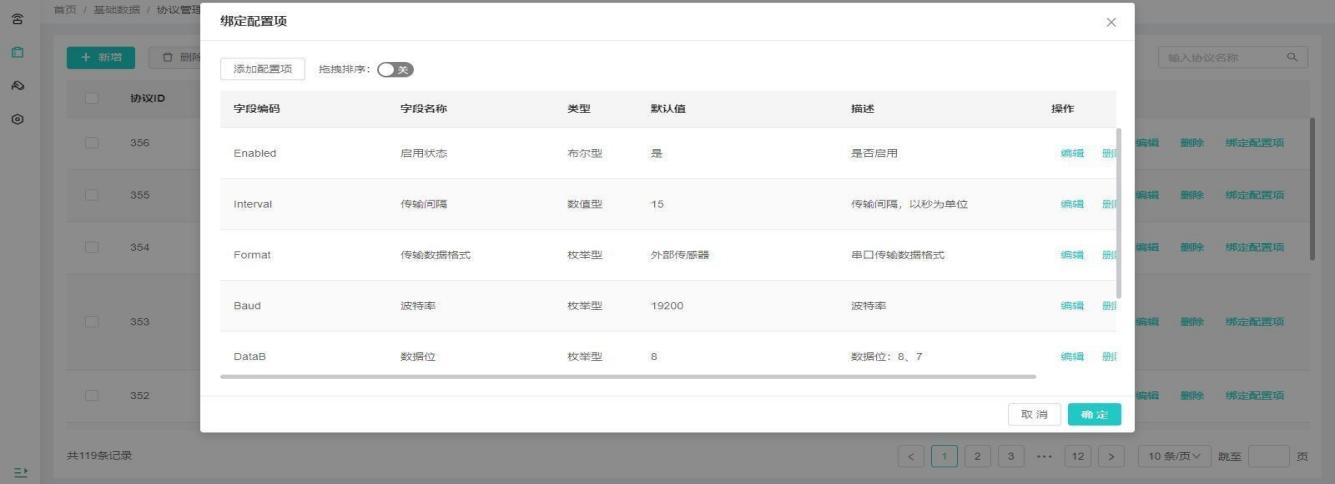

4、点击“绑定配置项”，为该协议绑定配置项，绑定的配置项在远程控制界面下发协议时作为填写项进行展示。

字典管理

【功能说明】监测平台基础数据，字典信息管理，如：增加、删除、编辑、查询、详情。字典作用于平面基础数据字段、业务类型整合

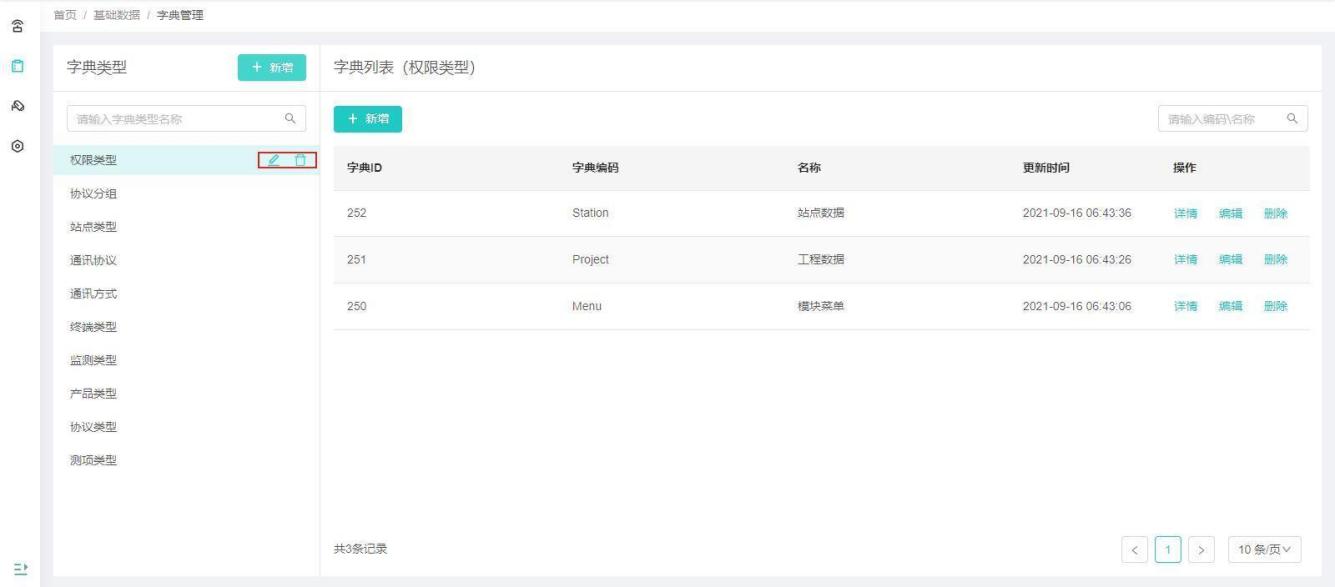

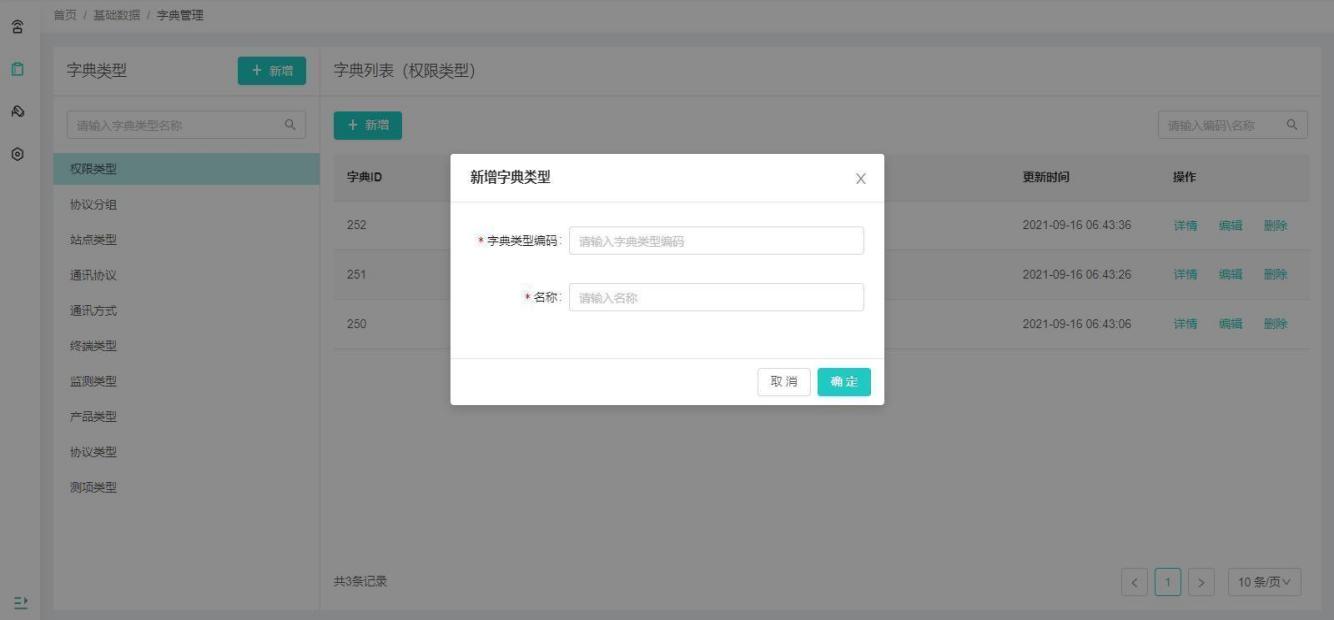

【操作说明】点击“字典管理”，点击字典类型界面的“+新增”按钮，显示创建字典类型弹窗，输入字典类型信息，点击“确定”按钮。

注：字典类型编码为唯一值，不允许重名

3、字典类型列表界面可进行字典类型编辑和删除。
