GIS大屏

桥梁单工程大屏

【功能说明】桥梁行业单工程监测详情内容展示

【操作用户】监测用户

【操作说明】

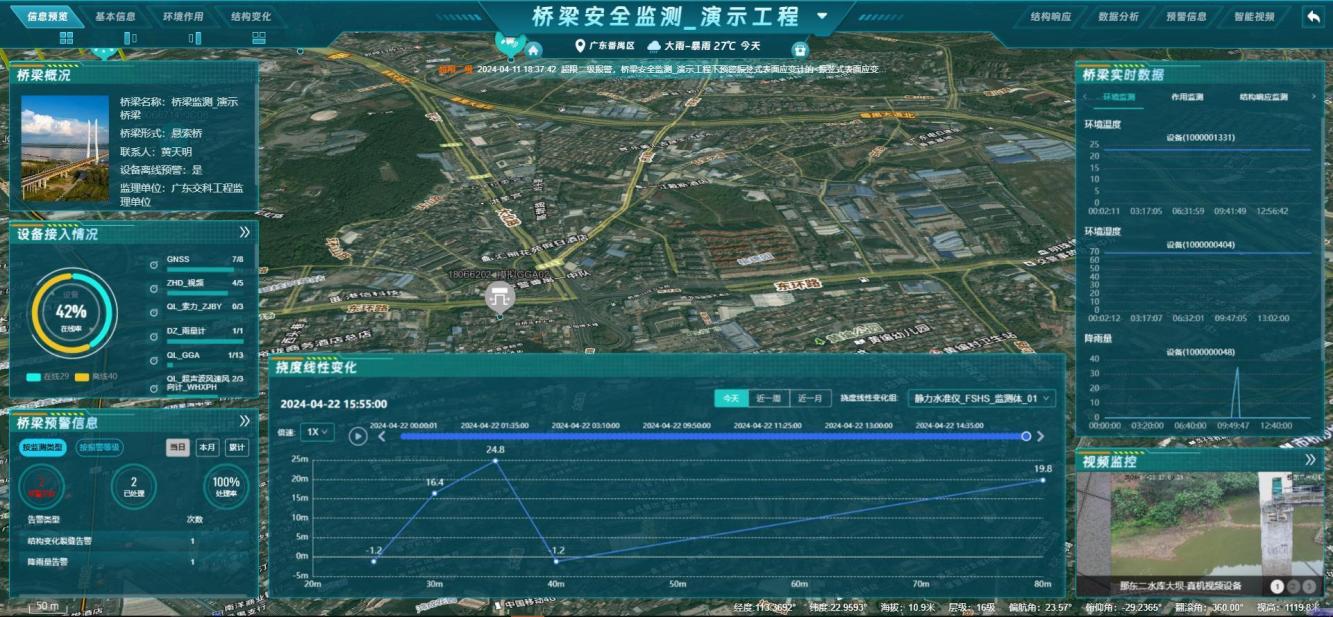

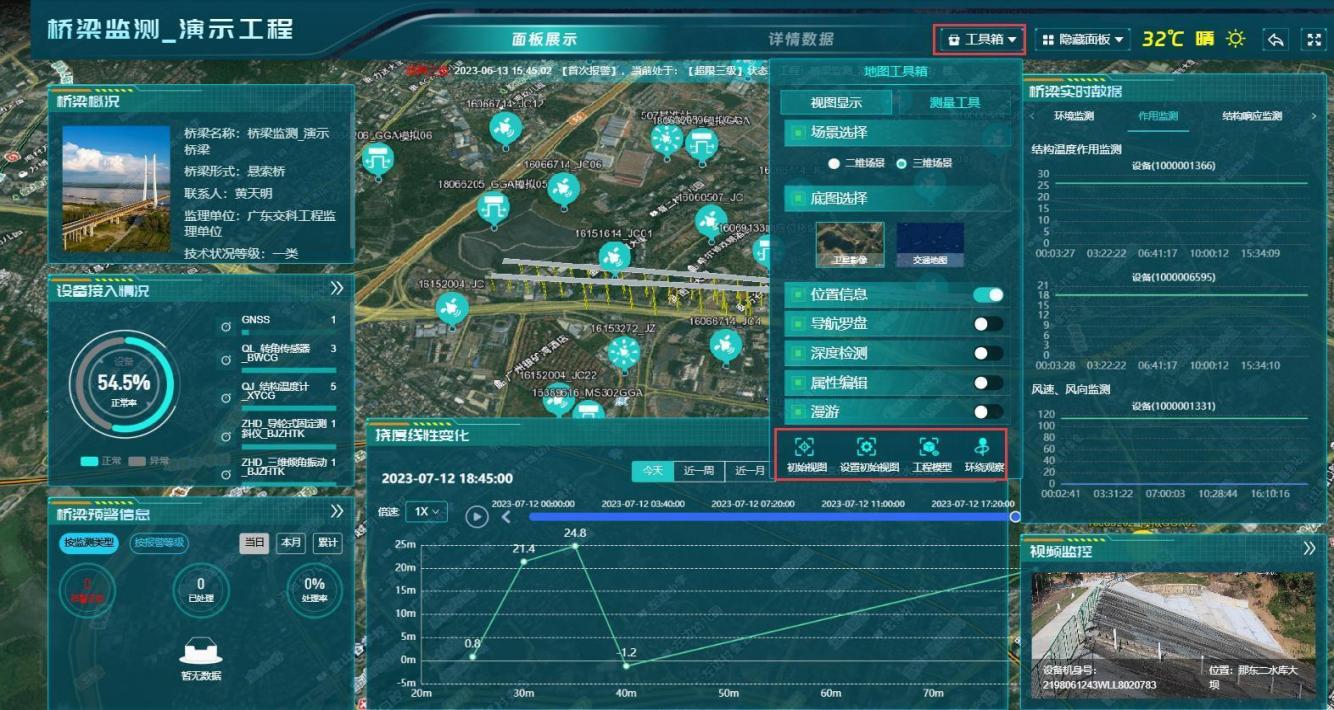

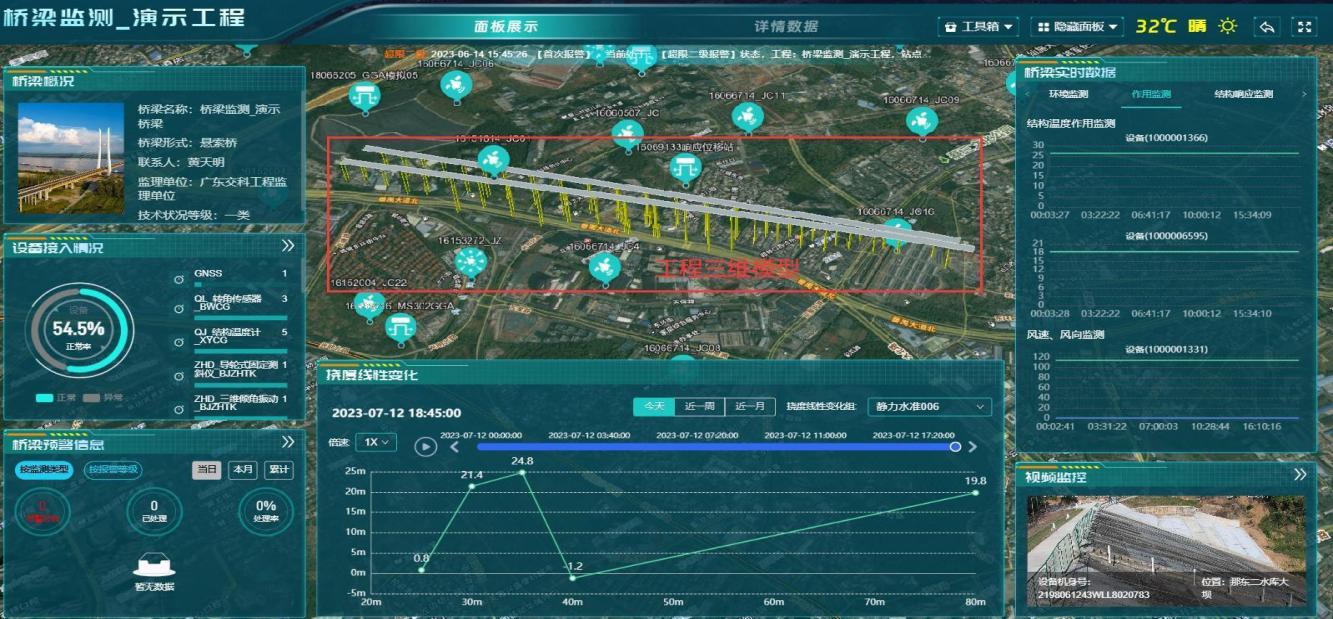

顶部导航栏选择【桥梁监测】行业进入【GIS大屏】页面，选择某个工程，该页面会统计对应工程的数据，显示的数据包含：桥梁概况、设备接入情况、桥梁预警信息、桥梁实时数据、视频监控、挠度线性变化；

1. 桥梁概况：展示该桥梁名称、桥梁形式、管理人员、技术等级等概览信息；

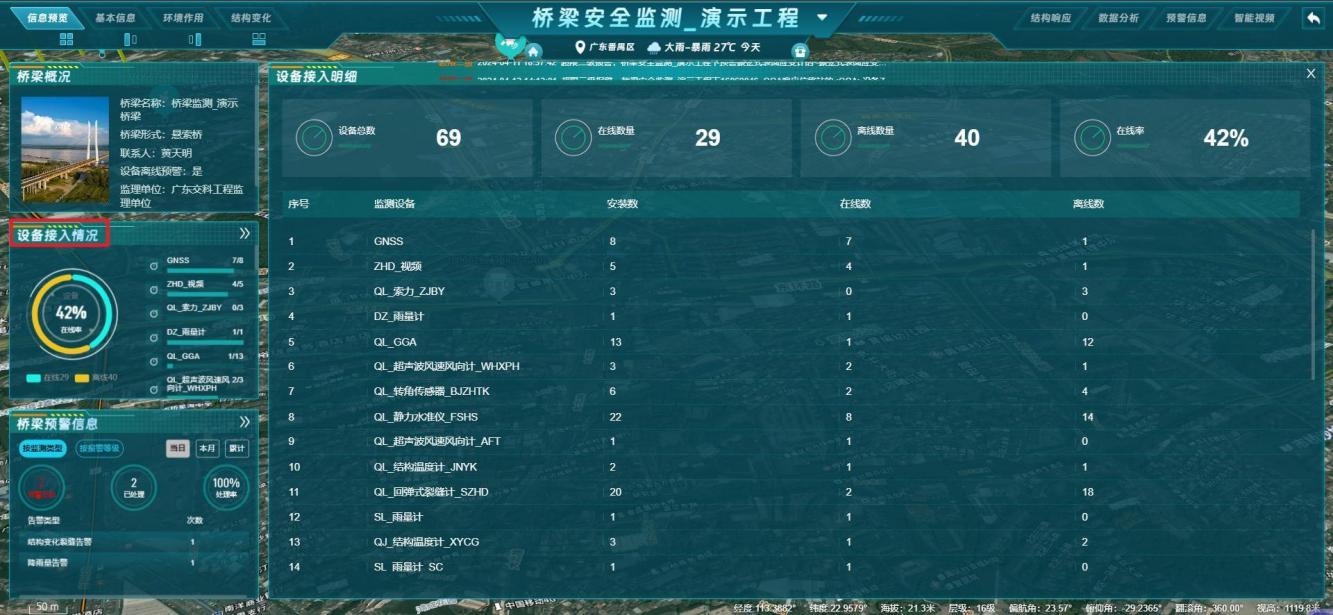

2. 设备接入情况：显示该桥梁工程的各个站点所绑定设备的传感器数据的正常状态；点击卡片右上角的“More”按钮，查看设备接入详情；

1. 桥梁预警信息：显示设备上报的报警次数和处理情况；
2. 桥梁实时数据：分环境监测、作用监测、结构变化监测、结构响应监测4个主题，展示该桥梁工程的各个站点所绑定设备的监测数据；
3. 视频监控：展示视频监控站点的定时抓拍图片，点击卡片右上角的“More”按钮，查看实时监控、历史回放和历史抓拍图片；
4. 挠度线性变化：展示多个静力水准仪的数据，以了解桥梁的静挠度的情况，可以点击“播放”按钮，切换不同【倍速】如：1倍、2倍、3倍，自动播放展示一段时间内的数据。

单工程详情

在GIS大屏单工程页面，点击大屏上的“详情数据”按钮，会切换到单工程想起页面，会统计对应工程的详情数据，显示的数据有：基本信息、环境作用监测、结构变化监测、结构响应监测、数据分析、预警信息、智慧视频；

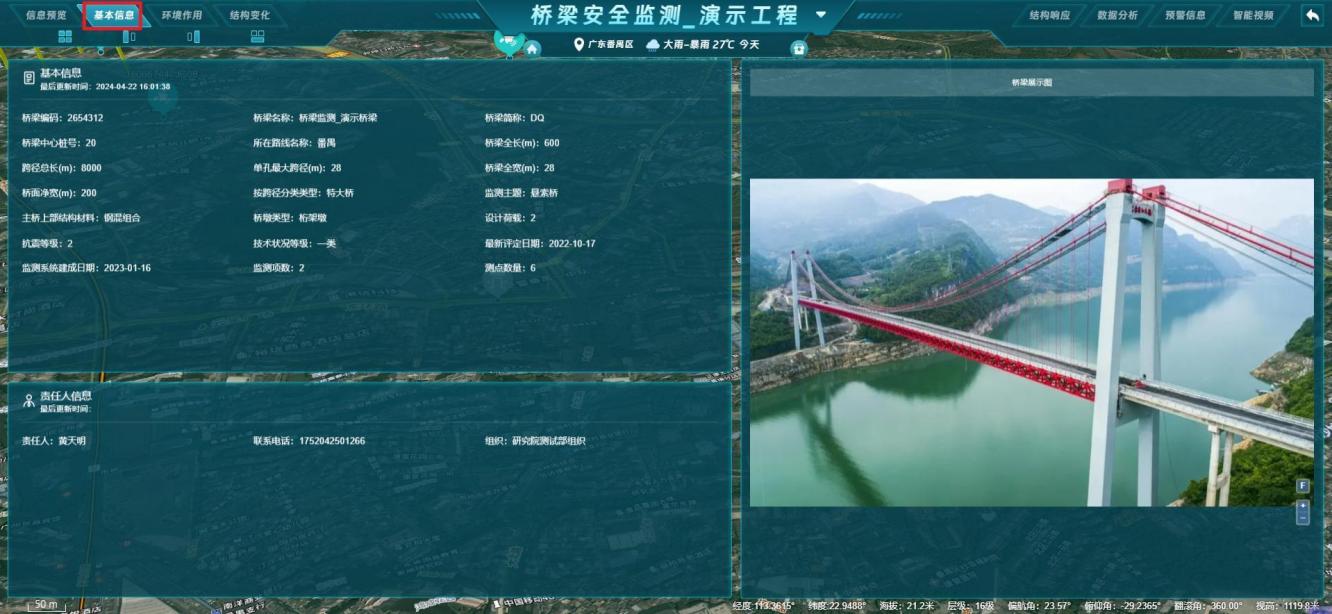

1. 基本信息：展示该桥梁的基本信息和责任联系人信息；

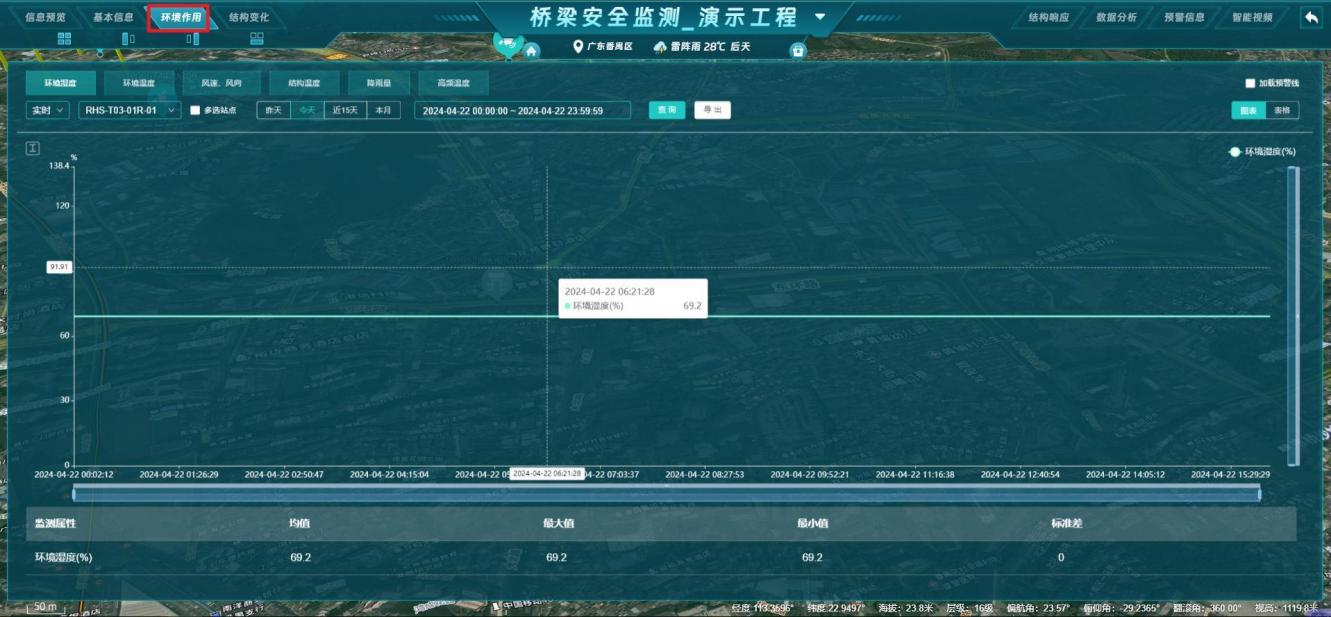

1. 环境作用监测：环境监测如温度、湿度，作用监测如风速、风向等监测数据的展示

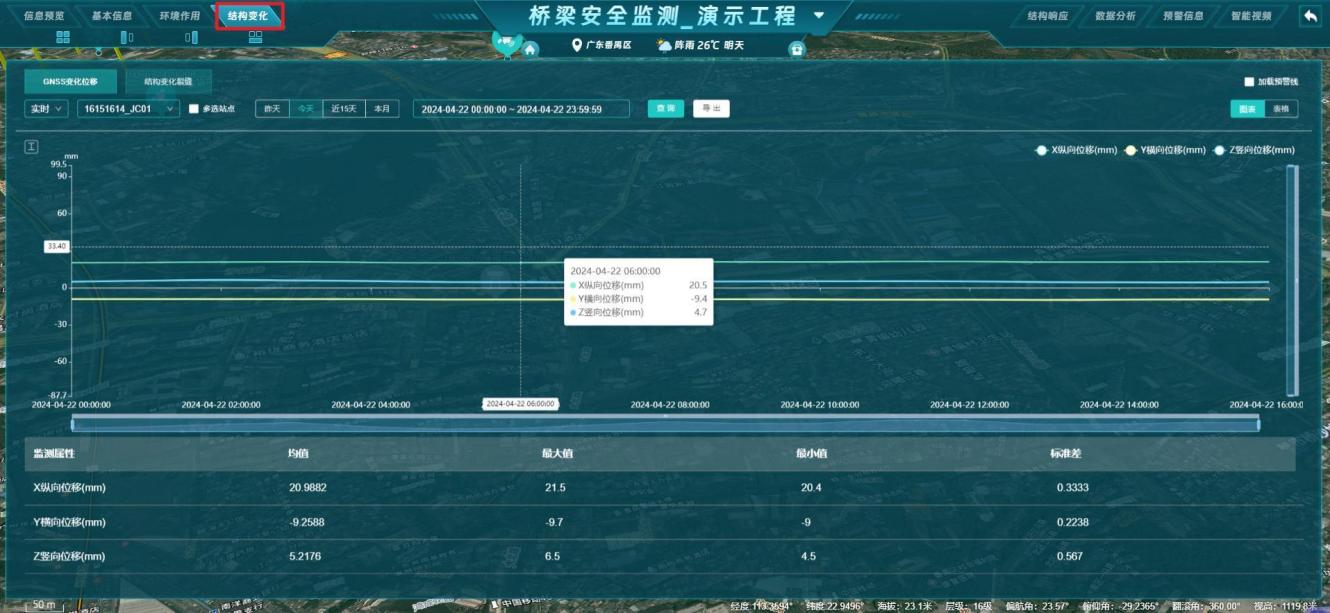

1. 结构变化监测：结构变化裂缝监测、GNSS结构变化位移监测等监测数据展示

1. 结构响应监测：GNSS位移监测、位移监测、结构响应转角监测等监测数据展示

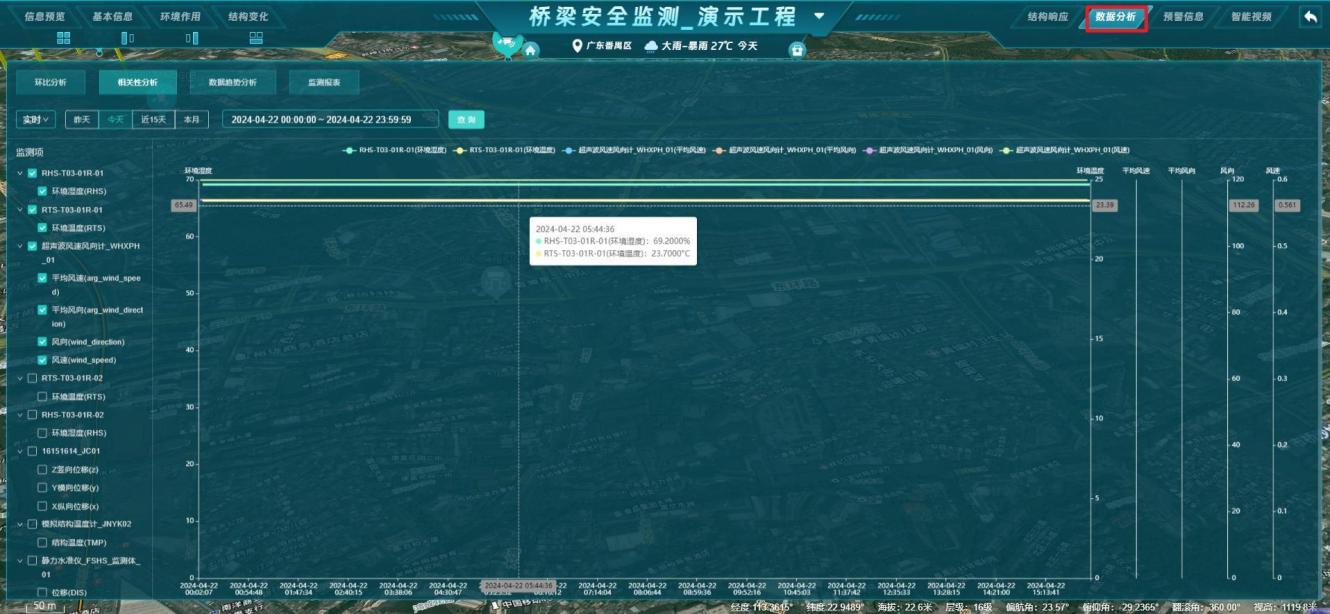

1. 数据分析：展示当前桥梁工程的环比分析、过程线分析、相关性分析、数据趋势分析、监测报表等分析图表；

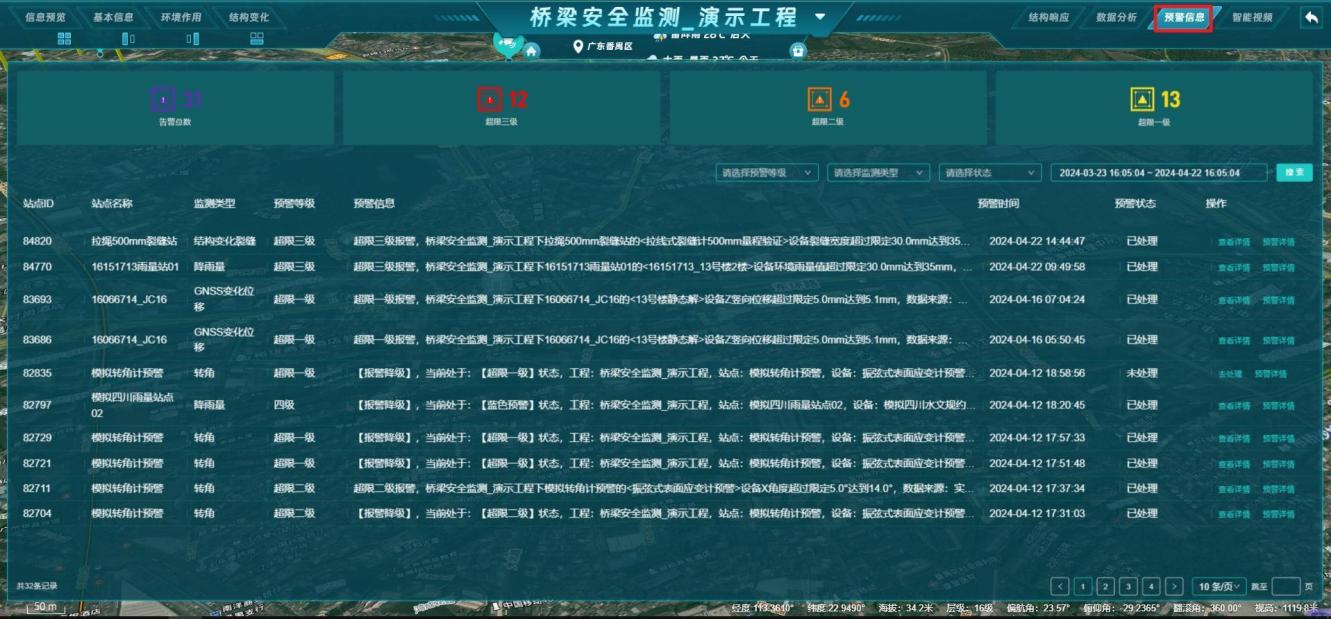

1. 预警信息：站点监测数据预警信息展示

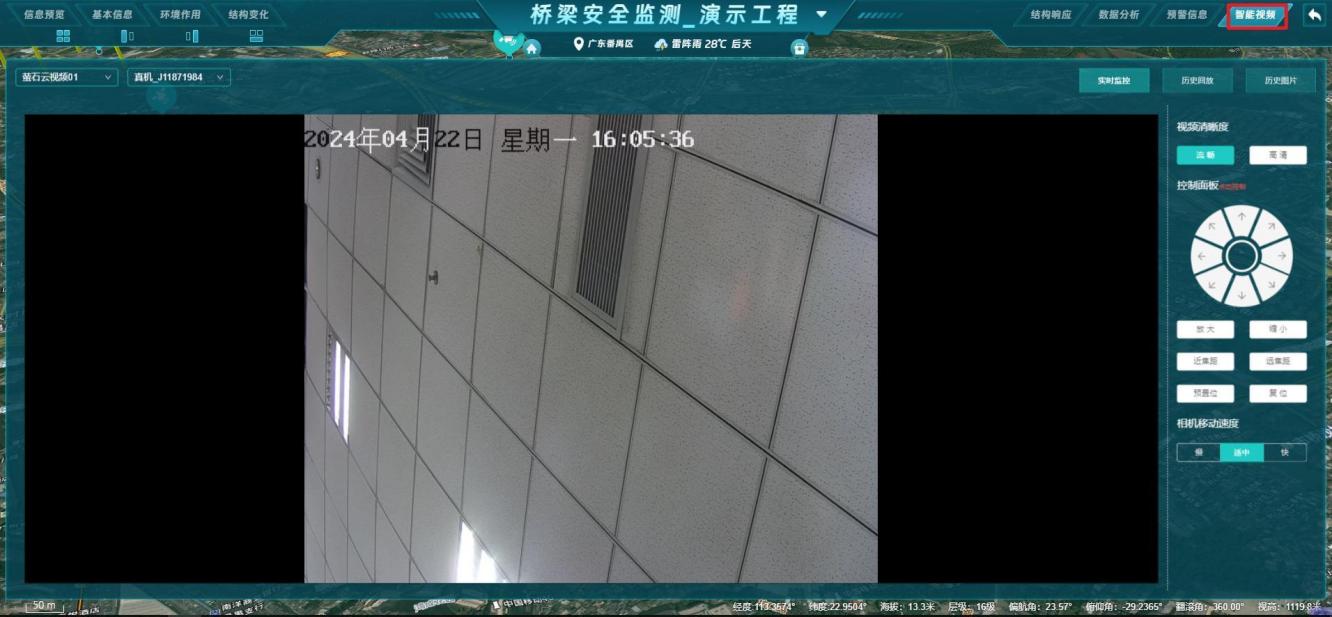

1. 智能视频：视频实时监控、历史视频回放、查看历史抓拍图片

桥梁多工程GIS大屏

【功能说明】 桥梁行业划分汇总桥梁行业下所有工程统计指标，形成一张图概念，方便对区域内所有管辖工程监测实况的掌握。

【操作用户】 管理员、项目经理、产品经理

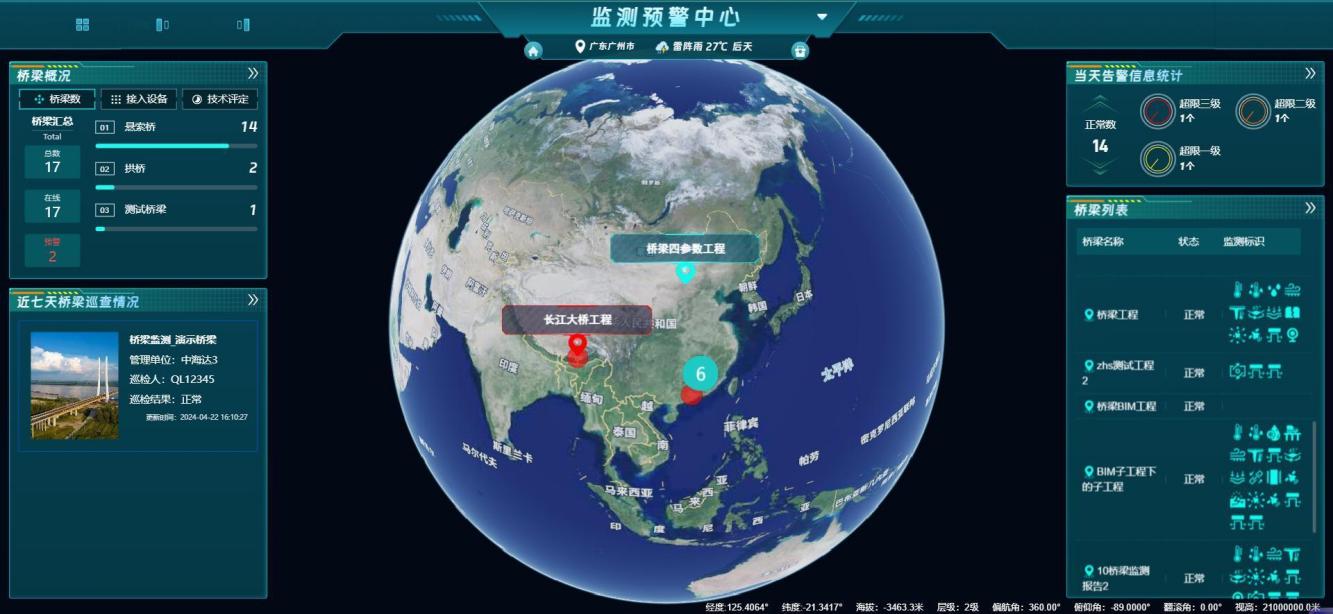

【操作说明】 登录平台，顶部导航栏选择【桥梁监测】行业，不选择工程，进入【GIS大屏】，多工程GIS大屏包含：桥梁概况（桥梁数、接入设备、技术评定）、桥梁概况明细、近七天桥梁巡查情况、桥梁巡检明细、当天告警统计信息、桥梁预警信息明细、桥梁列表、桥梁实时动态最新数据。

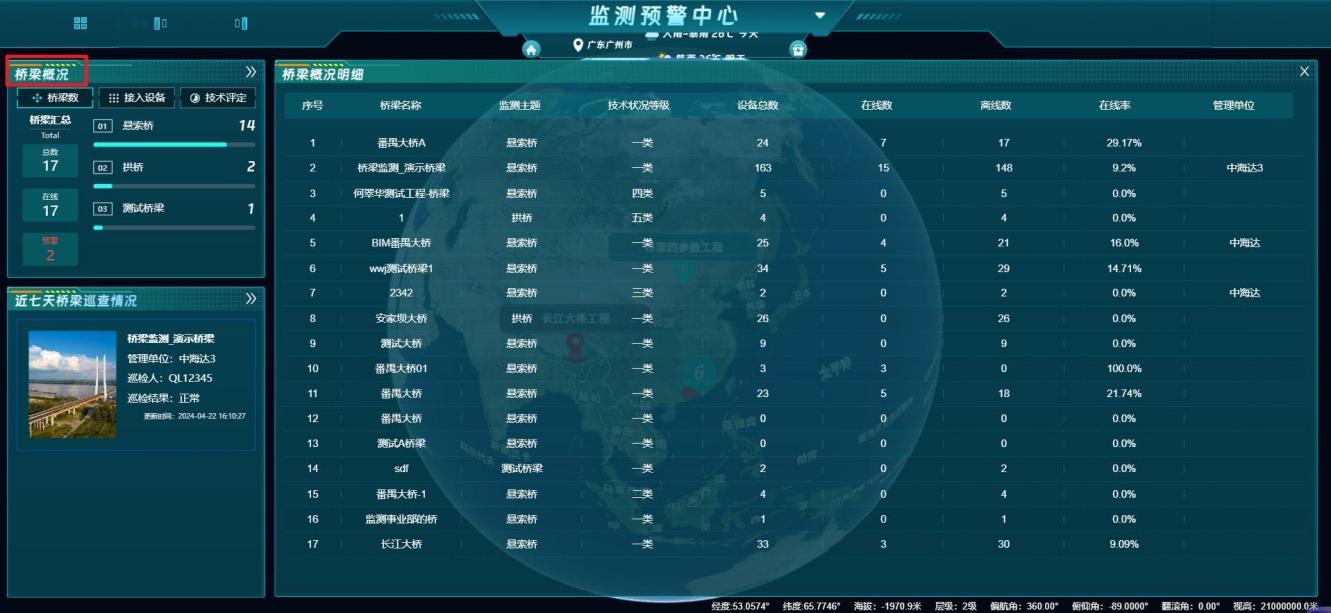

桥梁概况：

桥梁数：加载桥梁总数、在线、预警数量

接入设备：

1. 加载设备在线率、各个监测类型的传感器和设备数据在线/离线（扣除RTU/MCU采集仪设备的在线\离线数），只统计属于站点登记的监测传感器和站点数量

技术评定：

1. 按一类\二类\三类\四类\五类\五个等级评定桥梁等级

2、始化桥梁等级定义来源于桥梁工程登记，会有桥梁等级定义

桥梁概况明细：

1、弹窗新小页面加载：序号、桥梁名称、监测主题、技术状况等级、设备总数、在线数、离线数、在线率、管理单位

近七天桥梁巡查情况：

1. 按最新巡检信息滚动刷条模式，显示桥梁巡检信息息（桥梁名称、管理单位、巡检人、巡检结果、巡检时间）
2. 该巡检信息，根据用户所属权限进行展示

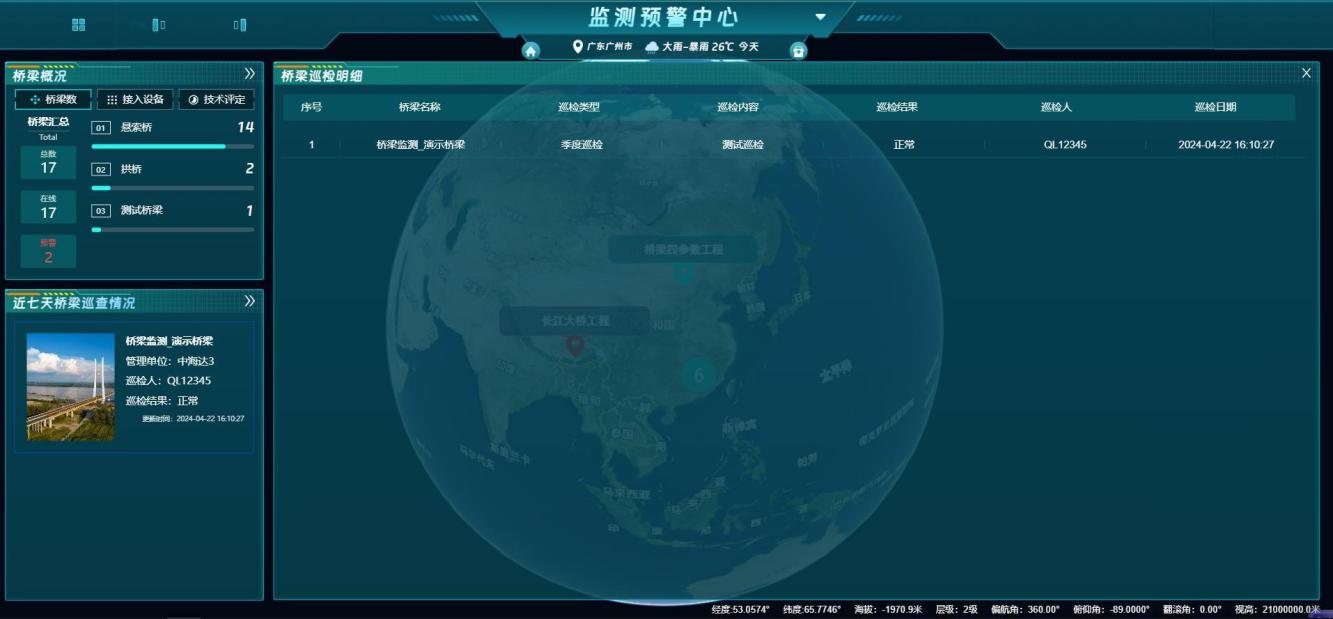

桥梁巡检明细：内容包含：桥梁名称、巡检类型、巡检内容、巡检结果、巡检人、巡检日期

当天告警信息统计：

1. 统计当天（24小时）发生报警桥梁总数，以及对应报警等级的数量（超限三级、超限二级、超限一级）划分，超过24小时则不会再统计，如：已触发预警未取消预警。

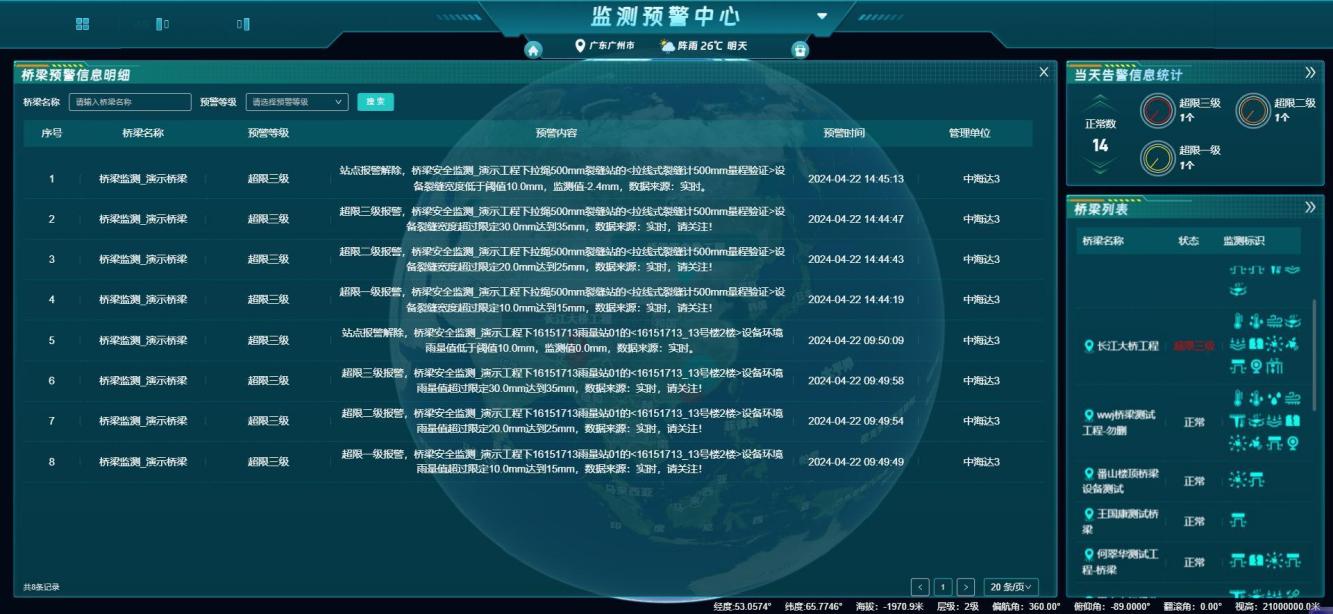

2. 桥梁预警信息明细：包含：桥梁名称、预警等级、预警内容、预警时间、管理单位，可支持根据【桥梁名称、预警等级】进行搜索。

桥梁列表：

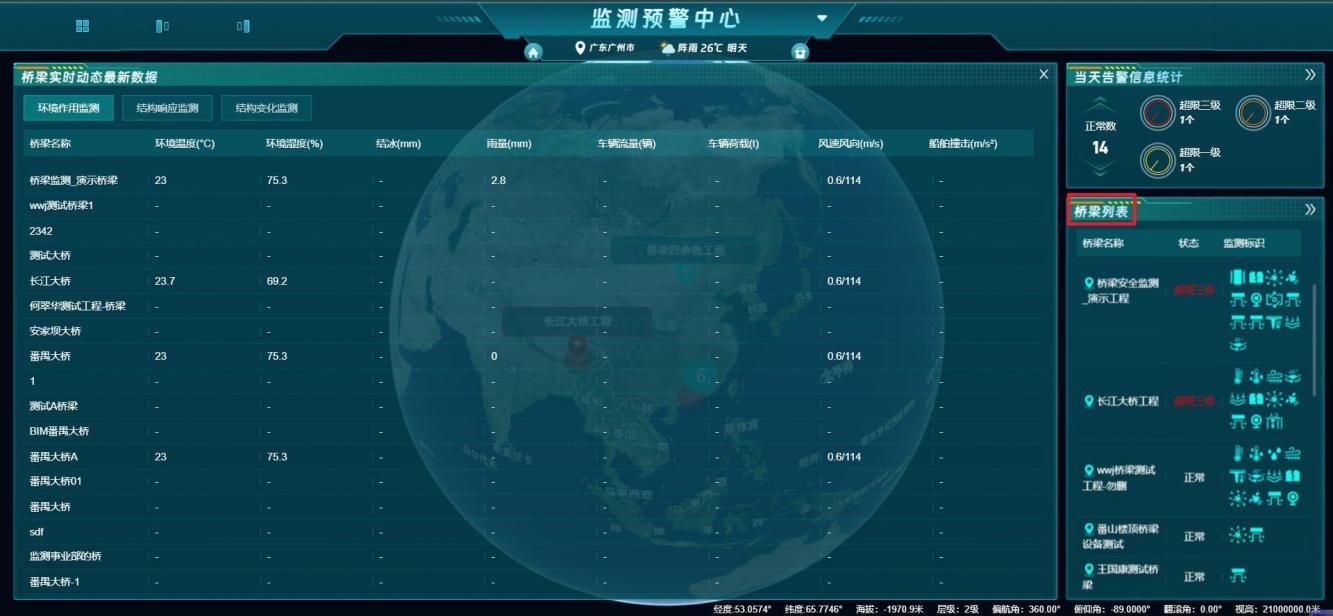

1、加载当前最新的桥梁状态信息：桥梁名称、状态（超限三级、超限二级、超限一级、正常划分）、监测标识（桥梁监测类型图标，根据站点登记信息统计），若站点触发预警后一直未取消预警，则会一直显示预警状态

2、桥梁实时动态最新数据：包含：环境作用监测、结构响应监测、结构变化监测

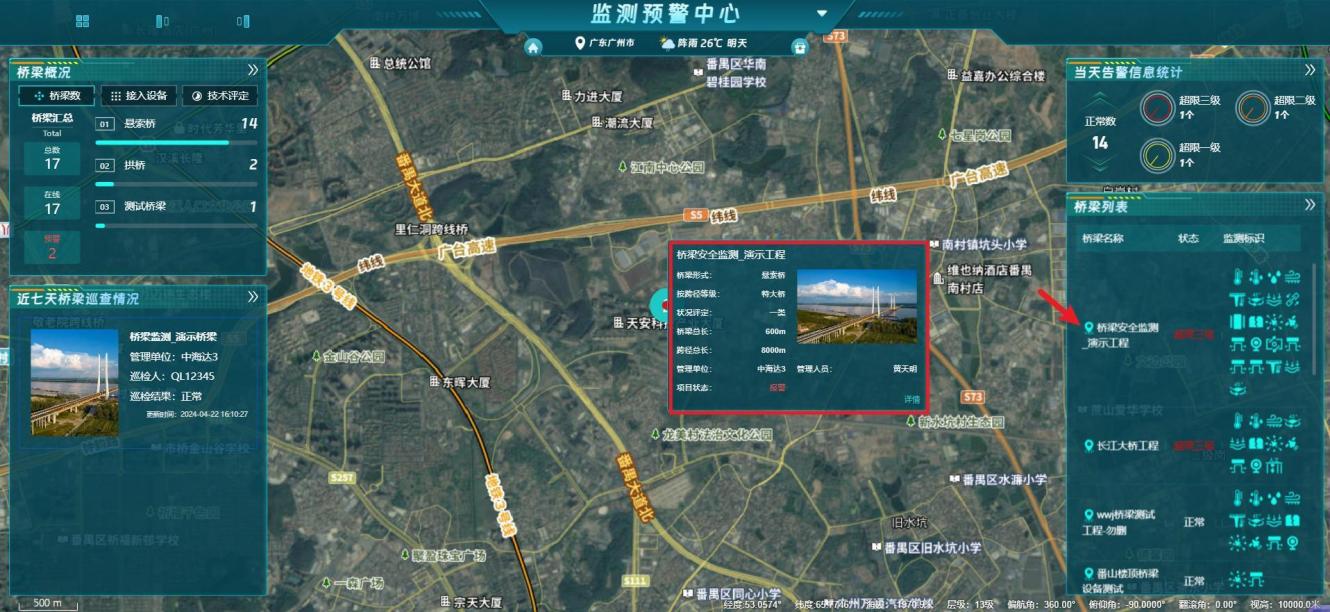

GIS工程浮窗：点击【桥梁名称】可以弹窗在GIS地图上浮窗显示该桥梁概况信息，包含：桥梁形式（梁式桥、斜拉桥、悬索桥、刚构桥、组合桥）、按跨径等级（特大桥、大、中、小桥）、状况评定(一、二、三、四、五类）、桥梁总长（工程登记获得）、跨径总长（工程登记获得）、管理单位、管理人员、项目状态（正常/报警）、详情）。同时支持点击【详情】跳转到【单工程】GIS大屏页面。

桥梁单工程GIS大屏三维模型

【功能说明】可视化GIS大屏加载工程级别区域模型，工程三维模型便捷查看

【操作用户】监测云用户

【操作说明】1、顶部导航栏选择监测行业和工程，进入【GIS大屏】，点击【工具箱】-【工程模型】，定位到三维工程模型在大屏中的位置

2、【初始视图】支持恢复最佳视觉

3、【设置初始视图】支持保存最佳视觉，再次进入会展示已设置的视图位置

4、【环绕观察】最佳飞行浏览模式

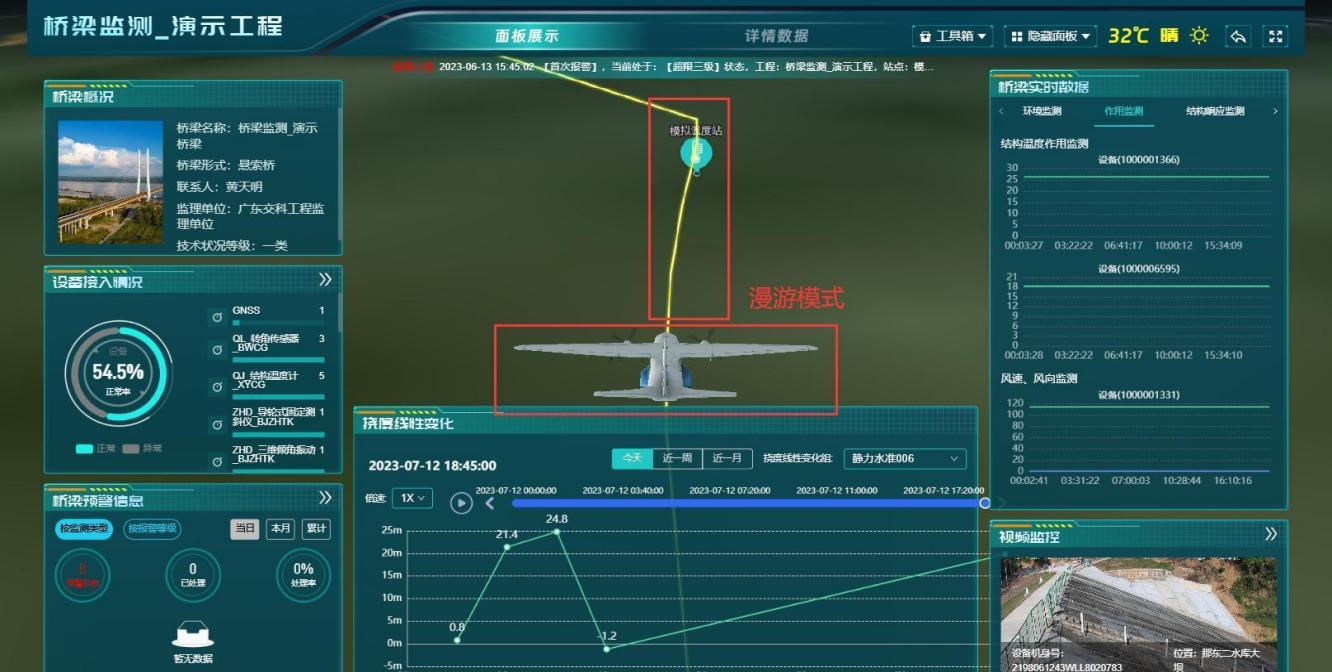

5、【漫游】小飞机模型，环绕大屏上所有站点图标进行漫游一圈

【漫游】小飞机模型，环绕大屏上所有站点图标进行漫游一圈

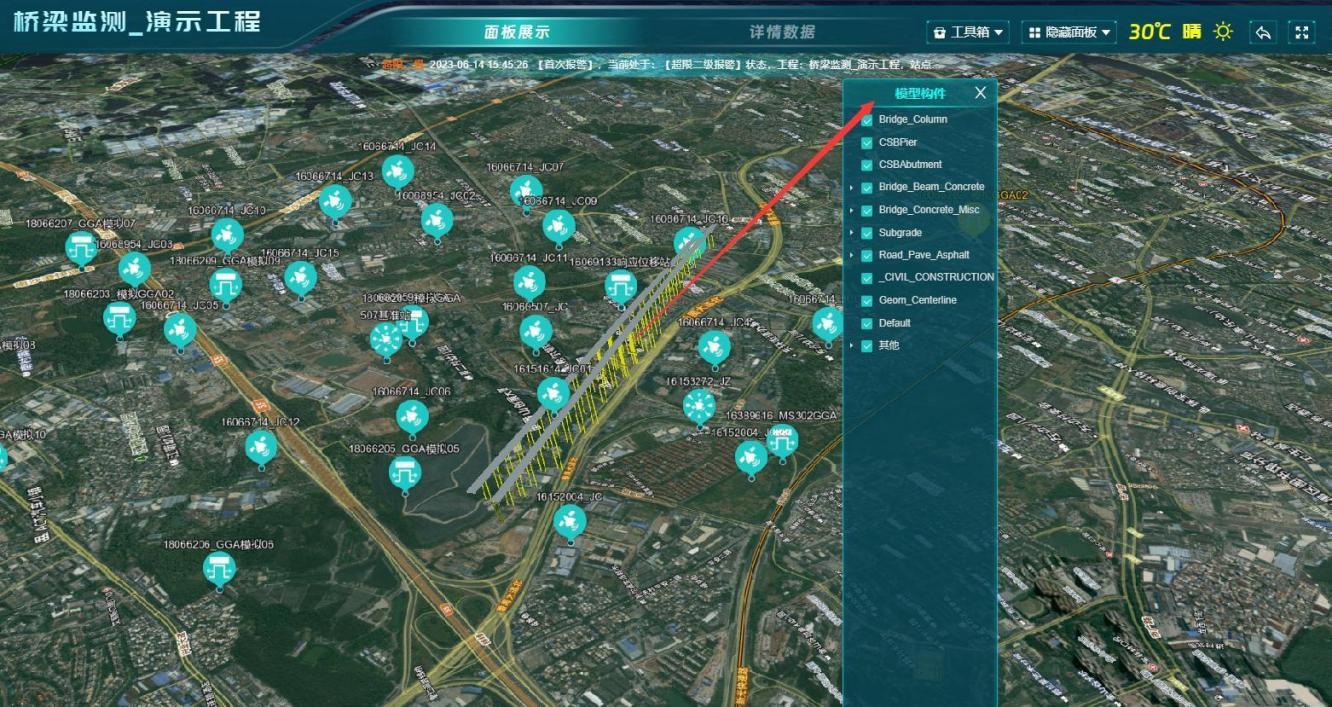

【模型构件】点击大屏中三维模型，展示模型构件，支持模型按桥梁分部分项结构划分（桥上部结构、桥下部结构、附属结构等）

三维站点图标：

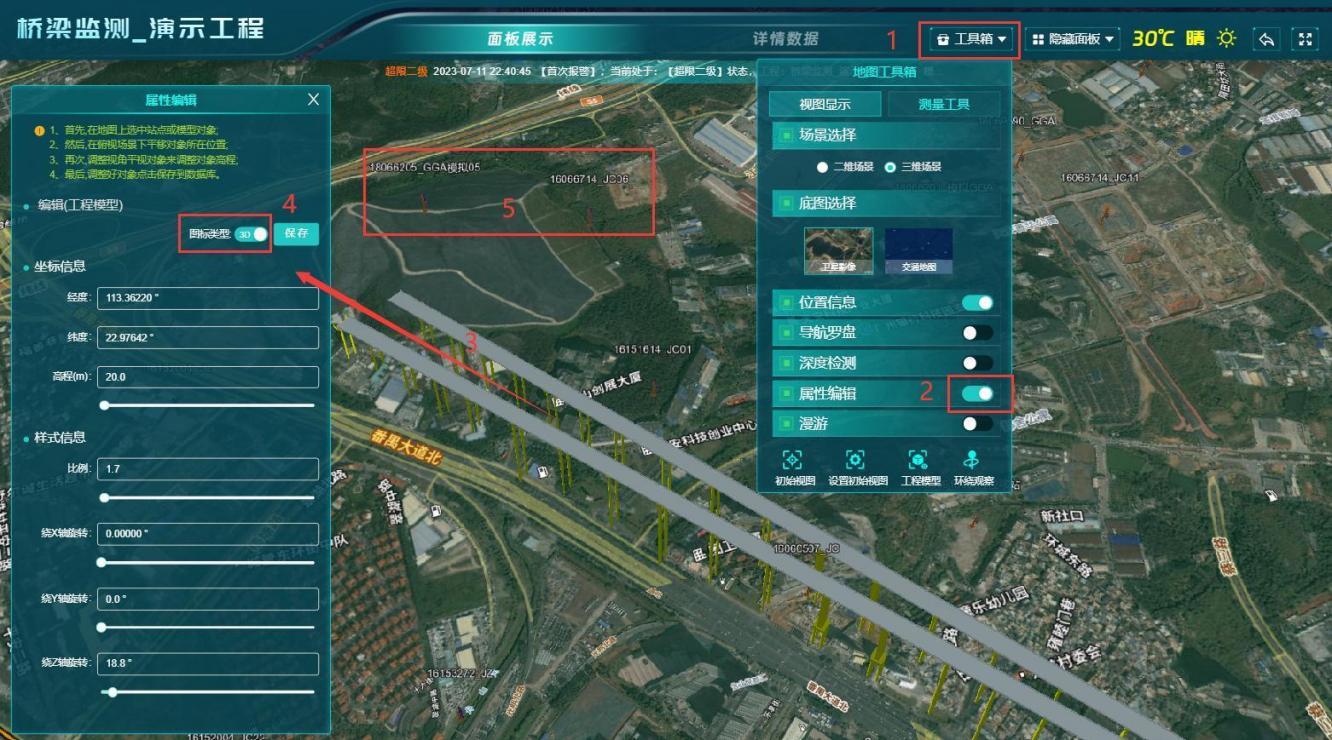

1. 进入【GIS大屏】，选择工程，点击【工具箱】-【编辑属性】
2. 点击大屏中三维模型，弹出【编辑属性】，将编辑(工程模型)中，图标类型切换为【3D】，点击【保存】，大屏中站点图标已切换为3D图标
3. 3D站点图标，按照站点类型，加载不同的小模型到对应站点位置

GIS大屏编辑站点图标：

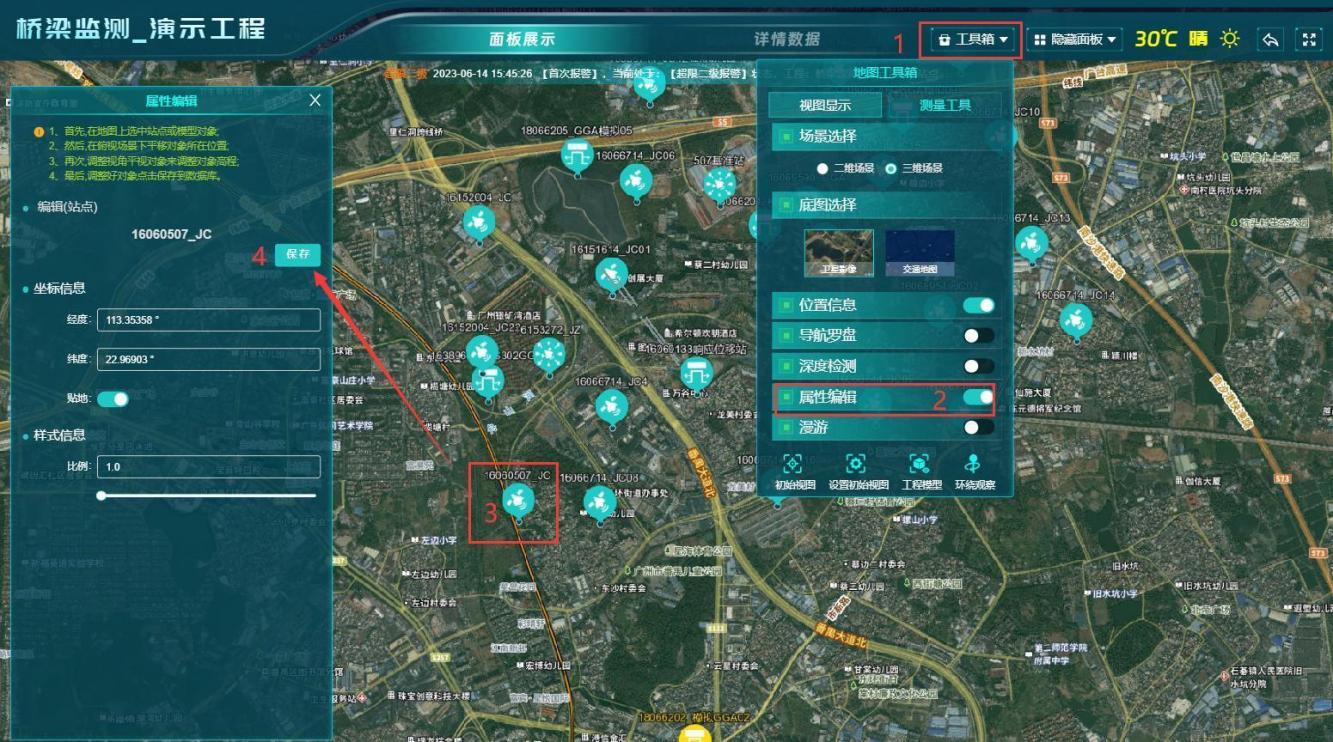

1、进入【GIS大屏】，选择工程，点击【工具箱】-【编辑属性】，打开编辑属性，弹出编辑属性窗口；

2、在大屏中移动站点图标位置，移动后再【编辑属性】编辑（站点），点击【保存】，

大屏显示新位置，且站点信息内坐标不会进行改变；

3、保存后再次进入大屏，图标位置依然展示最新位置；

4、若是GNSS监测站，站点图标移动后依然正常解算，非GNSS监测站，监测数据正常传输。

1.1. 首页

【功能说明】 首页仪表盘页面，可以快速查看所有工程的数据一览、预警信息以及质保、问题工单情况。

【操作用户】 管理员、项目经理、产品经理

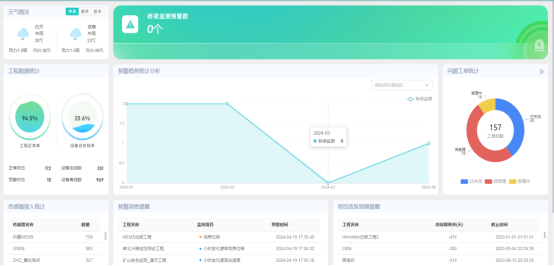

【操作说明】 登录平台，默认跳转到【首页】，首页包含：天气情况、工程数据统计、传感器接入统计、行业预警数量统计、预警趋势统计分析、预警消息提醒、项目质保到期提醒、问题工单统计。

天气情况：展示客户端所在地区的天气现象、天气图标、风力、AQI空气信息；

行业预警数量统计：

• 汇总桥梁行业下的监测预警总数；
• 有对应行业工程下的站点触发预警，对应行业的卡片预警数量就会”加1″ ，取消预警则会”减1″；
• 预警数是实时统计，未取消预警，卡片中对应行业预警数不会消失；
• 【首页-行业预警数量】根据用户所属权限进行展示，已授权对应行业，才会展示对应行业预警卡片信息；
• 登录用户，无对应工程权限，工程触发预警后，对应行业预警数量不会改变。

预警趋势统计分析：

1、汇总展示桥梁行业下的监测预警数，分行业统计数量；

2、可按时间展示桥梁行业下的预警次数、可以按照区域筛选；

3、【首页-预警趋势统计分析】根据用户所属权限进行展示，已授权对应行业，才会展示对应行业预警统计数据；

4、工程下的站点触发【首次、升级、降级】预警，预警数会“+1”，取消预警曲线中数量不会改变。

工程数据统计：

• 汇总展示桥梁行业，工程下的站点已绑定对应设备，设备绑定的传感器数据正常传输；
• 工程状态：正常状态数量、预警状态数量；设备状态：设备总在线率、设备离线率；
• 可视化图表：展示工程正常率和设备总在线率。

传感器接入统计：

1、汇总展示桥梁行业，工程下的站点已绑定对应设备，且设备下已绑定该传感器才会进行统计；

2、登录用户，无对应行业、及工程权限，则不会展示，只展示该用户所属行业、工程及站点绑定的设备下传感器信息。

预警消息提醒：

• 汇总多工程的最新8条预警信息，根据用户所属权限进行展示；
• 未授权的工程已触发预警，则不会展示。

问题工单统计：

• 根据用户所属权限，统计对应行业工程下【已关闭、待受理、受理中】的问题工单数量

项目质保到期提醒：

• 根据用户所属权限，汇总展示桥梁行业下，所有工程项目的质保剩余天数以及截至日期。
• 行业预警数量统计，修改为【定时统计】，目前统计频率是一小时统计一次；
• 点击预警卡片展示预警性情弹窗。
• 工程数据统计，修改为【定时统计】，目前统计频率是一小时统计一次；
• 点击工程正常率图表，展示工程数据统计详情；
• 点击在线率图表，展示设备数据统计详情。
