1、水利GIS大屏

水利GIS大屏

水利GIS多工程大屏

【功能说明】水利工程详细数据内容展示，如：水库统计、水位监测、最近24小时雨情、大坝监测、设备统计、水库列表、库容信息等重要数据

【操作说明】打开网址，并登录成功后，顶部导航栏选择【水利监测】行业，【GIS大屏】中选择“水利监测”，不选择工程，该页面会统计具有权限的多个工程的数据，显示的主题有：水库统计、库容统计、水位监测、最近24小时雨情、大坝监测、水库列表；

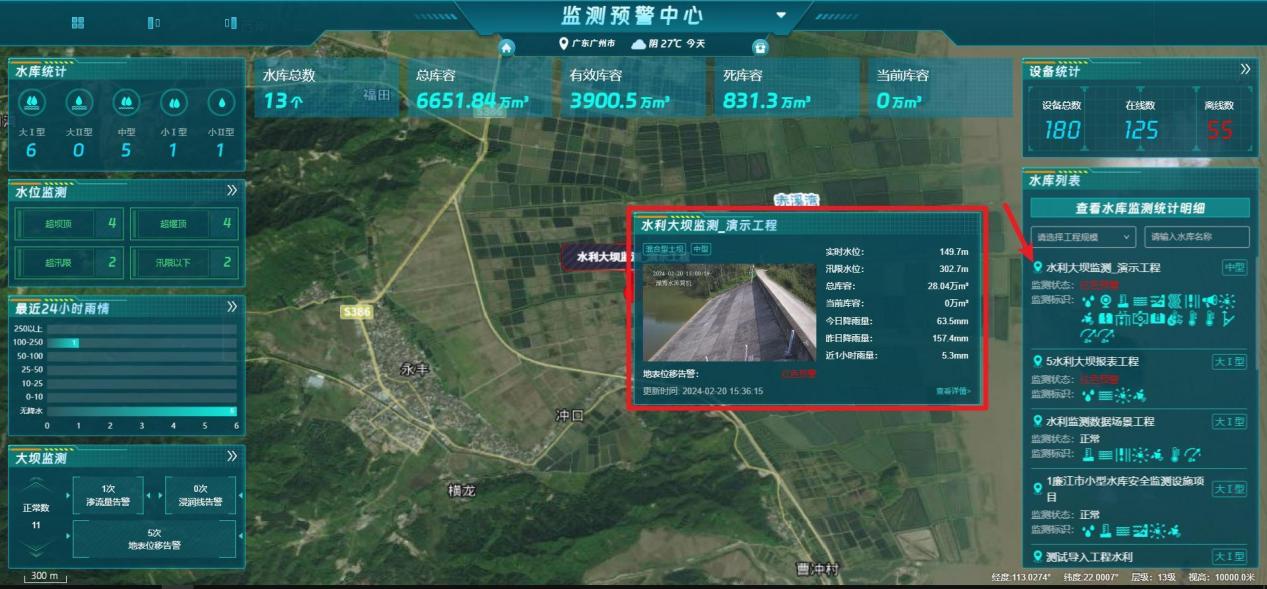

1. 水库信息框详情：点击地图上的水库名称，气泡框展示单个水库信息，（实时水位、超汛水位、当前雨量、日降雨量、各监测类型告警情况），点击【查看详情】跳转进入“单工程”GIS大屏界面

2、水库数及库容统计：显示权限下所有水库工程的【水库总数、总库容、有效库容、当前库容】的数据；

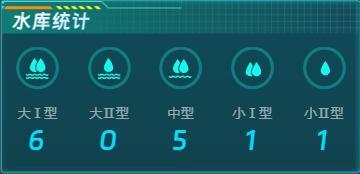

3、水库统计：显示权限下各等级类型的水库个数；

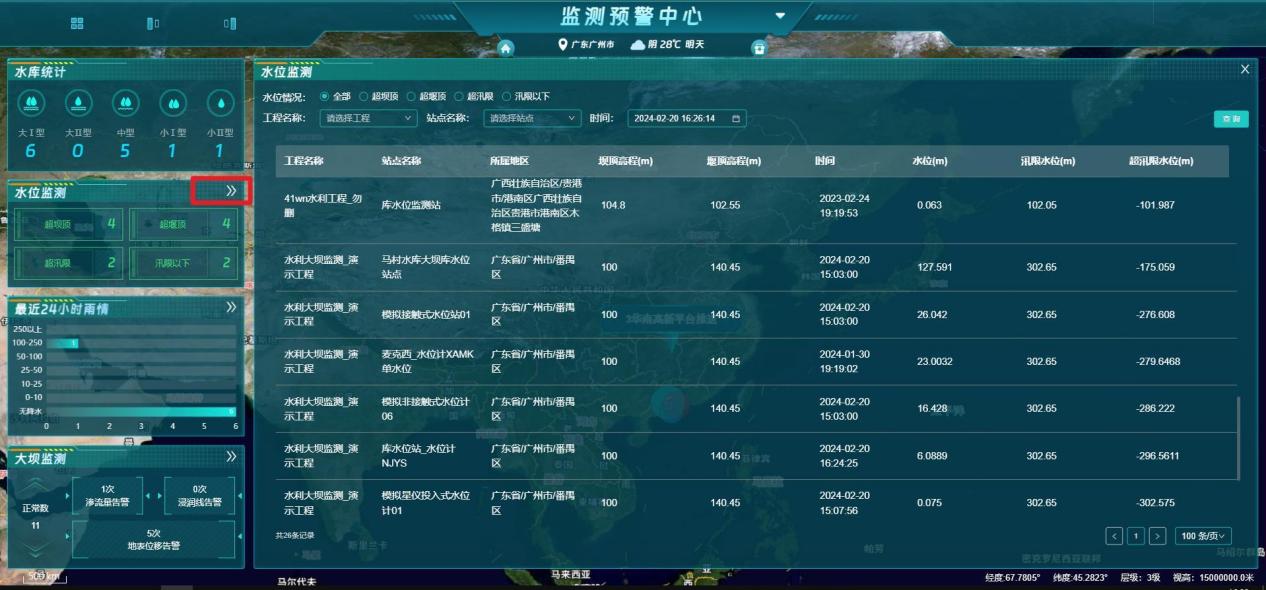

4、水位监测：显示权限下各个水库水位监测情况，根据水库基本数据中预设的值对比当前水位进行统计：漫坝:当前水位>坝项高程，超堰顶:当前水位>堰项高程，超讯限:当前水位>汛限水位，汛限以下：当前水位<汛限水位；

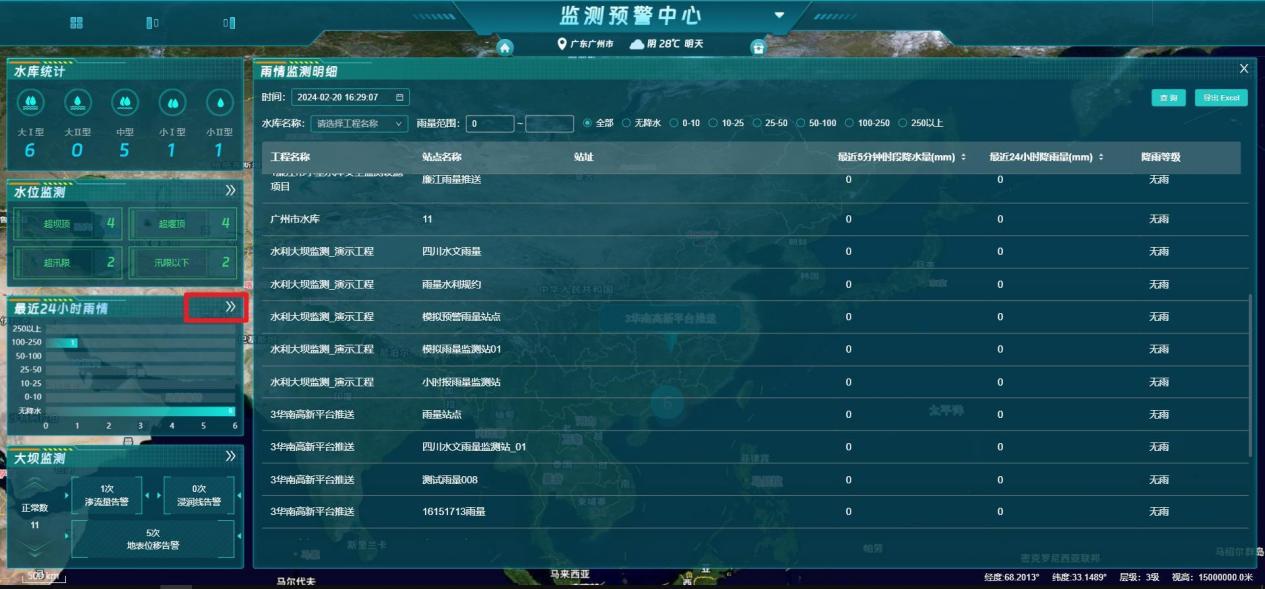

5、最近24小时雨情：显示权限下各个水库雨情监测情况，并根据雨量范围，对水库进行分组统计；

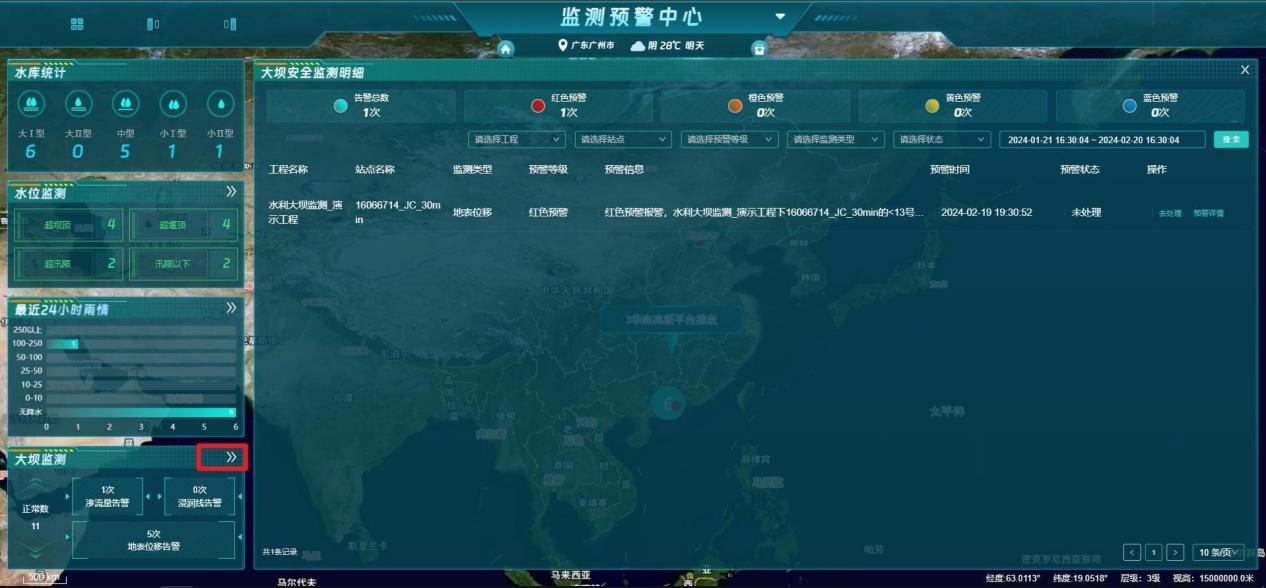

6、大坝监测：显示权限下各个水库预警监测情况，分别统计渗流量、浸润线、地表位移的告警次数；

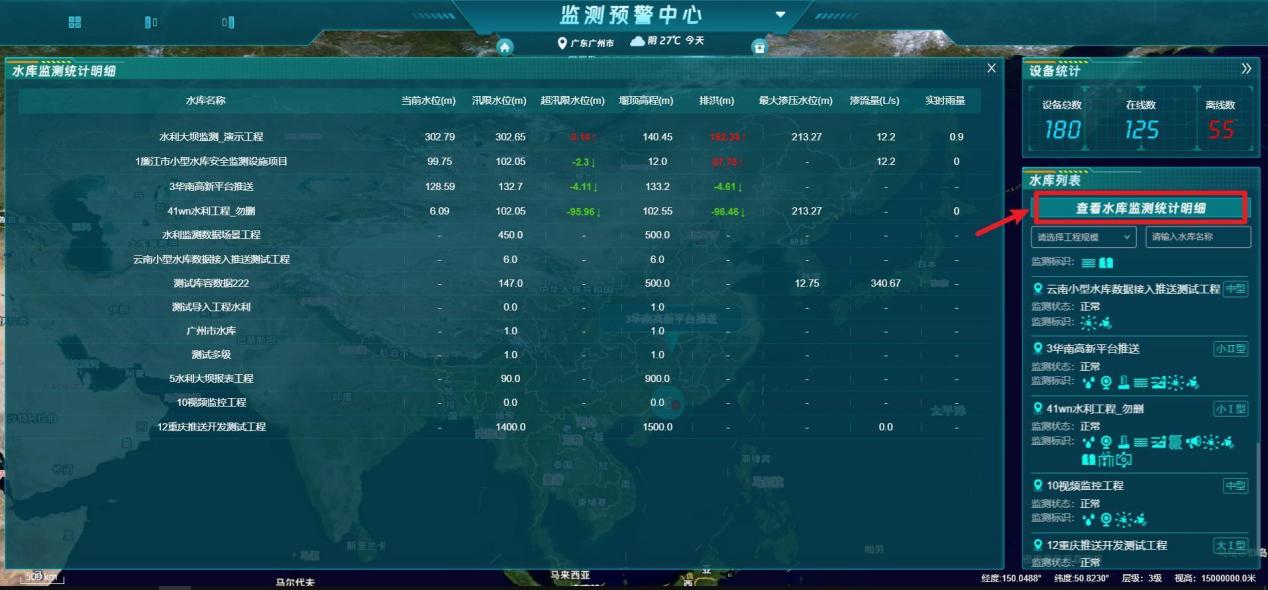

7、水库列表：通过列表的形式显示各个水库的水位信息，详情页面显示每个水库的当前水位、汛期水位、超汛水位、溢洪道堰顶高程(m)、排洪(m)、渗压(pa)、渗流；

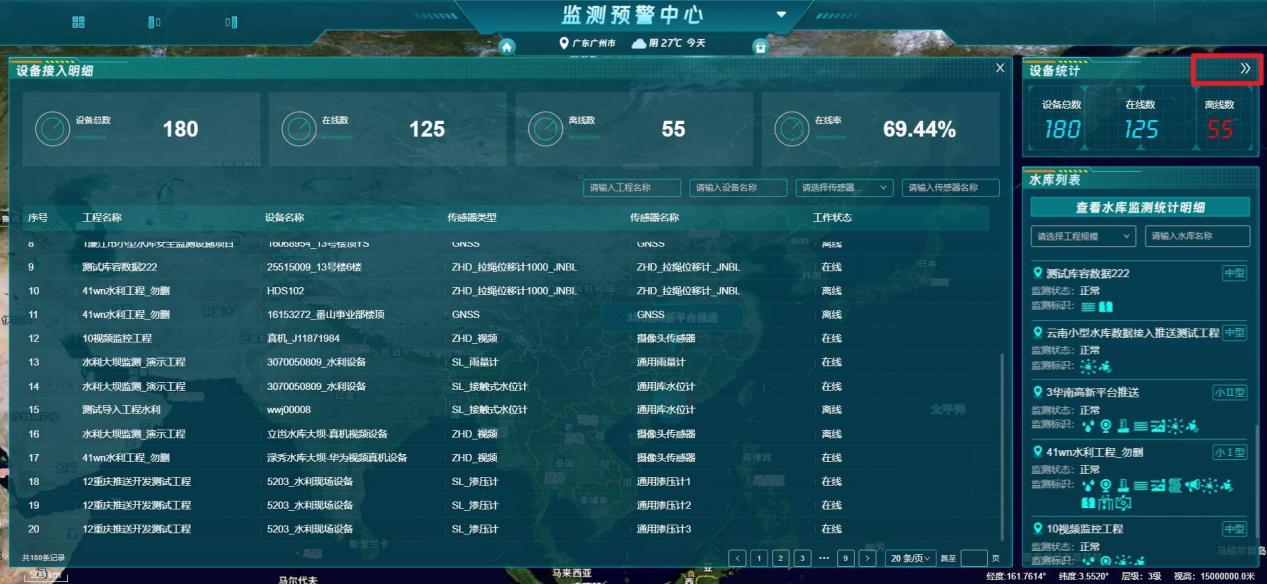

8、设备统计：展示水利行业下接入的设备在线/离线情况。

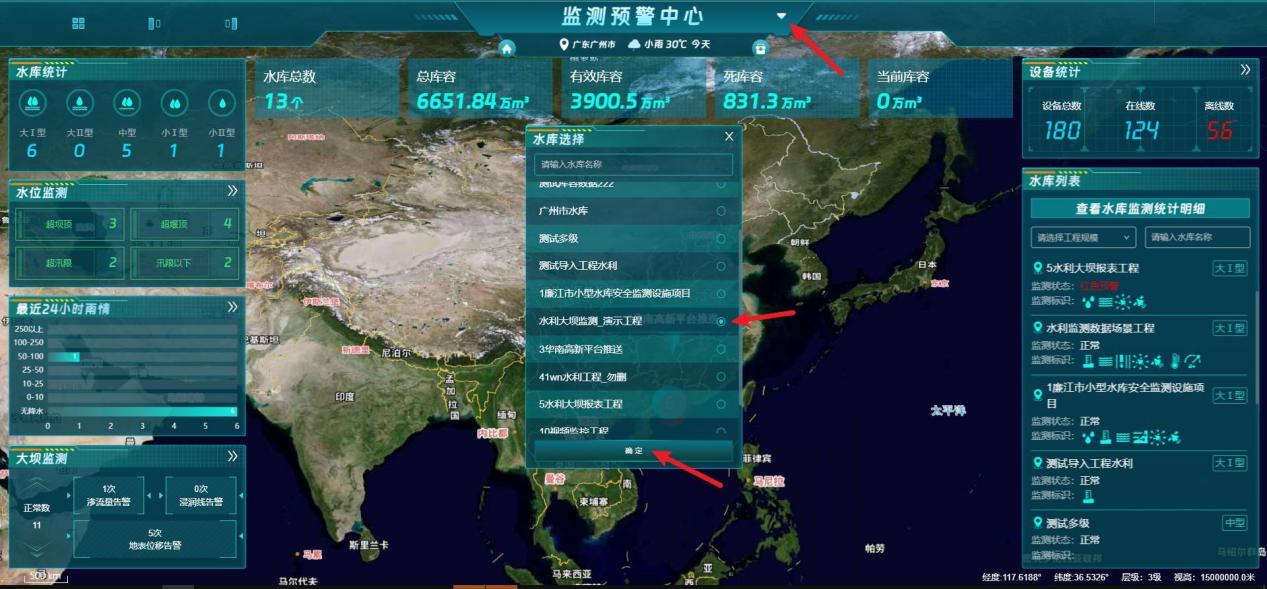

点击多工程大屏标题，可选择工程，确定后可进入到单工程大屏。

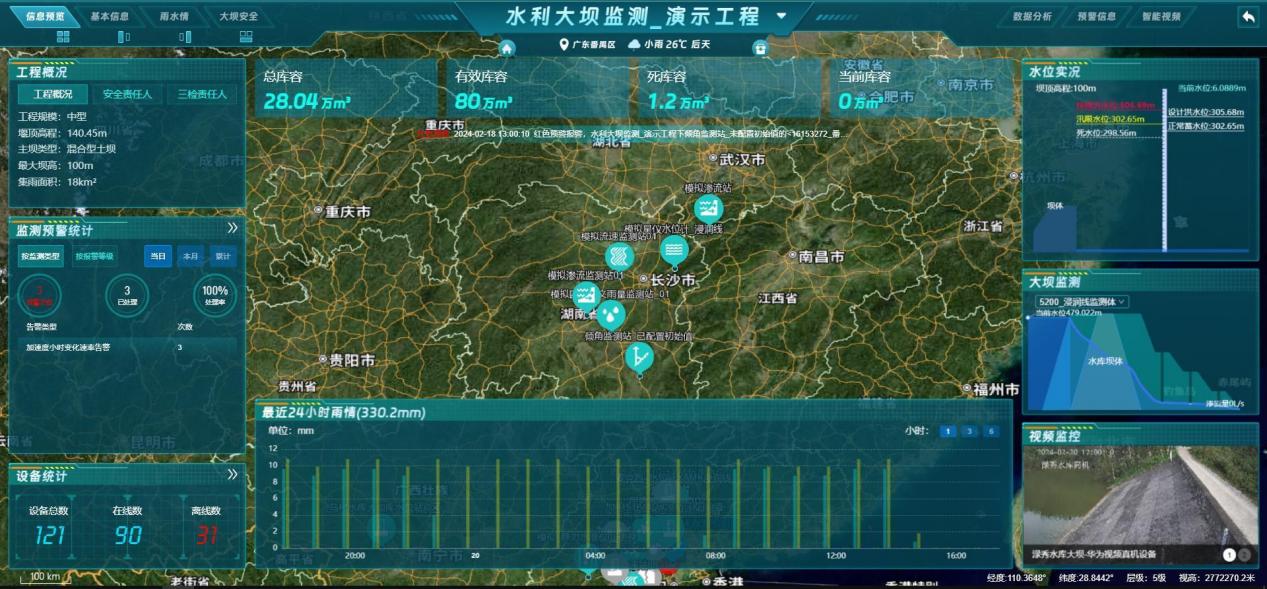

水利GIS单工程大屏

【功能说明】水利GIS单工程大屏展示信息，包含：工程概况、监测预警统计、设备统计、水位实况、大坝监测、视频监控。

【操作说明】顶部导航栏选择”水利监测”行业，和工程，进入”GIS大屏”

面板展示：

1. 工程概况：显示当前工程概况信息：水库规模、堰顶高程、主坝类型、最大坝高、集雨面积；三检责任人：防汛行政责任人、联系电话、防汛技术责任人、联系电话、防汛巡检责任人、联系电话
2. 库容汇总信息

包含：总库容、有效库容、死库容、当前库容

总库容：工程信息-特征数据界面的”总库容”；有效库容：工程信息-特征数据界面的”兴利库容”；死库容：工程信息-特征数据界面的”死水位库容”；当前库容：库水位值匹配到库容曲线后的库容

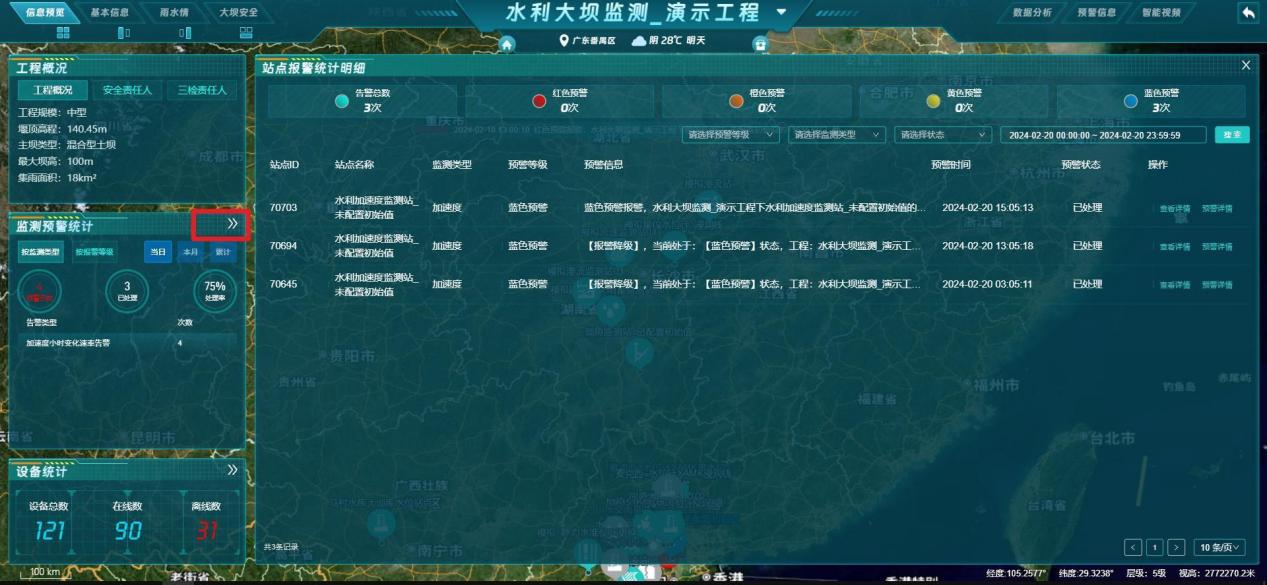

1. 监测预警统计：显示设备上报的报警次数和处理情况；

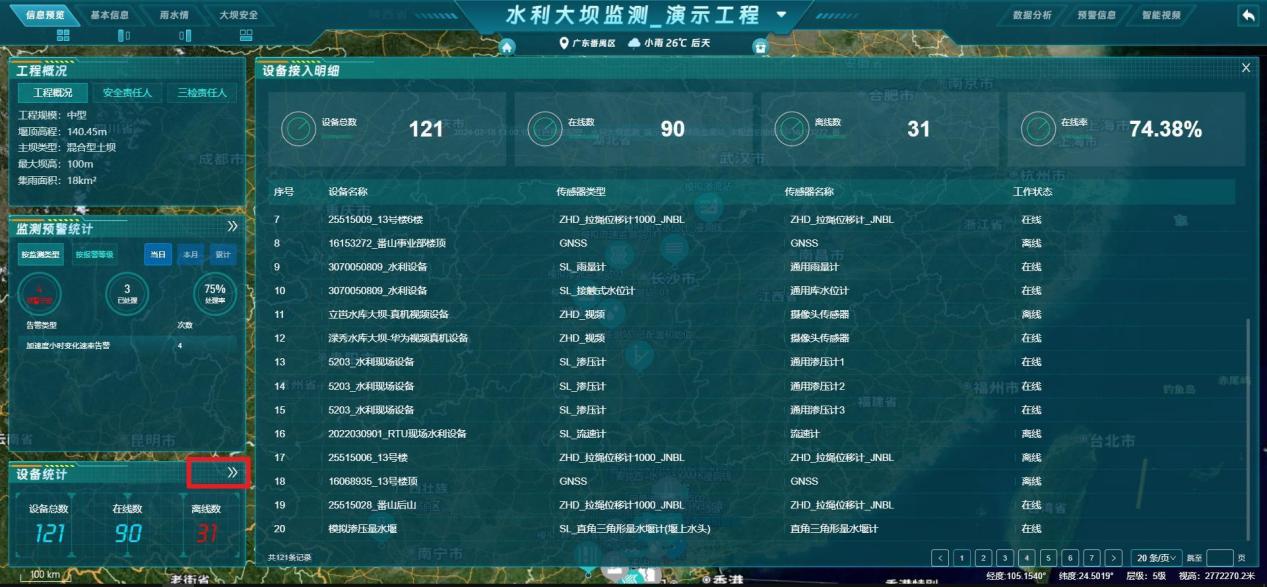

1. 设备统计：显示工程接入设备的统计信息，统计设备总数、在线数、离线数、在线率；

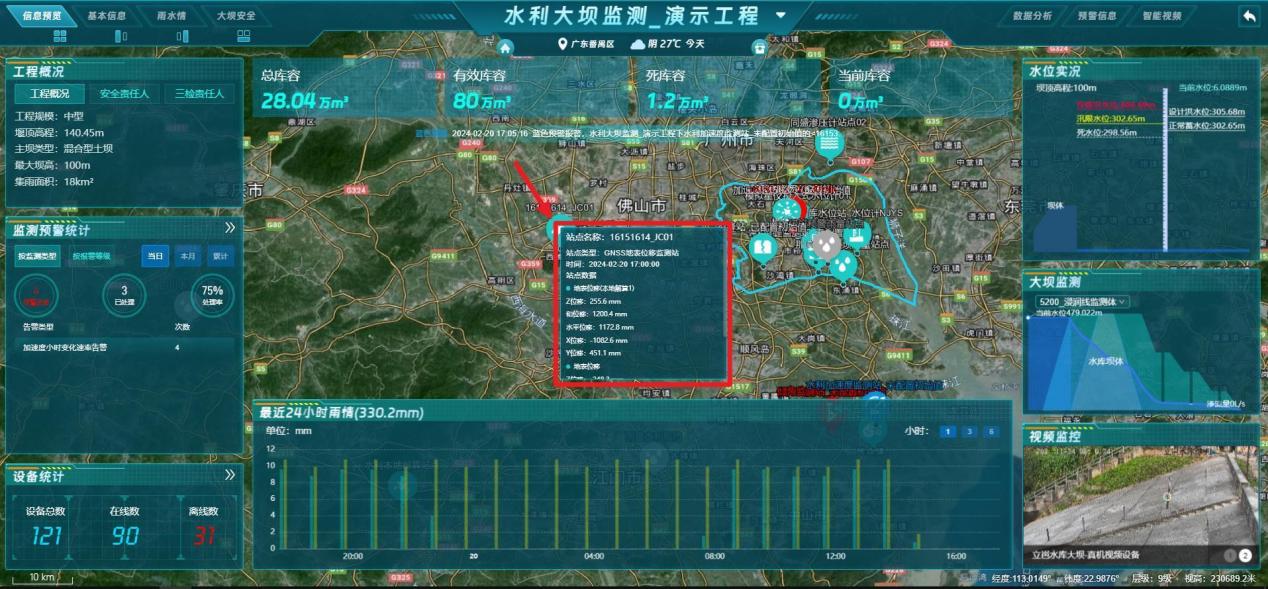

1. 站点信息：在地图上显示各个站点的位置；

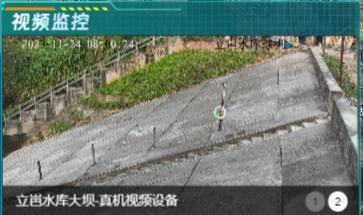

1. 实时视频监控：显示轮播各个视频站点的实时视频监控画面；

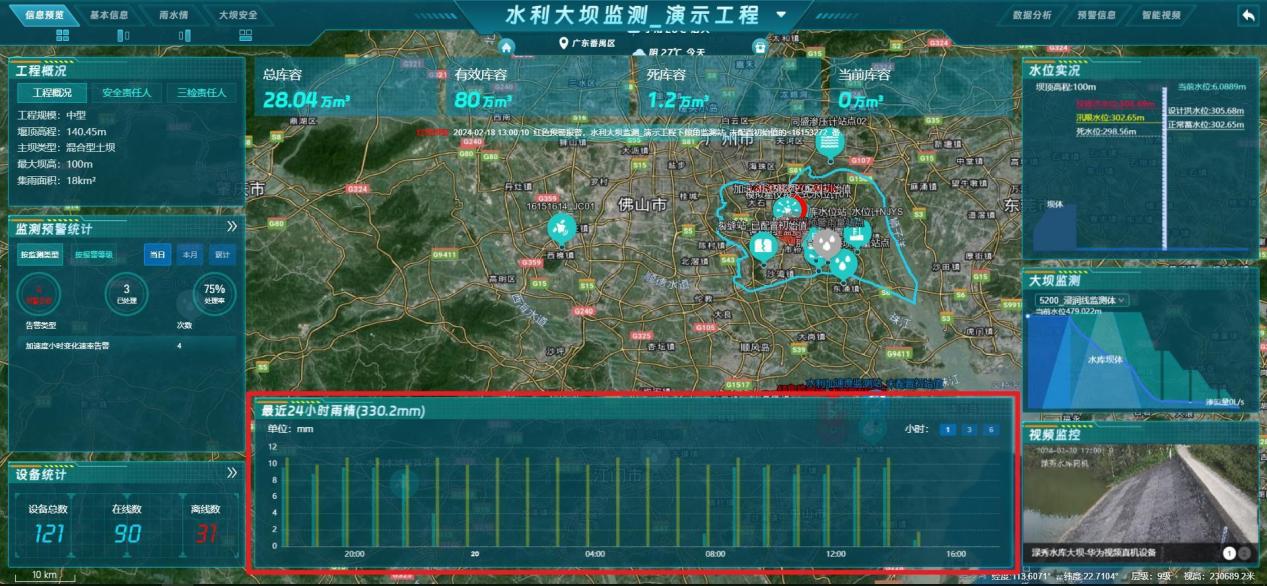

1. 最近24小时雨情：显示当前水库工程最近24小时雨量记录，可以根据时间间隔，分别计算每1小时累计雨量、3小时累计雨量、6小时累计雨量，以柱状图型展示；

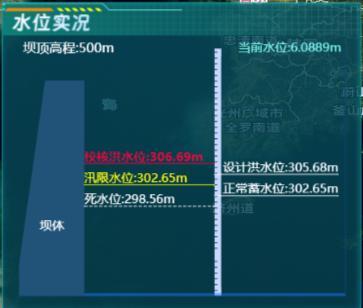

1. 水位实况：显示当前水库工程水位数据：堰顶高程、汛限水位、设计洪水位、正常蓄水位、校核洪水位、死水位、当前水位；

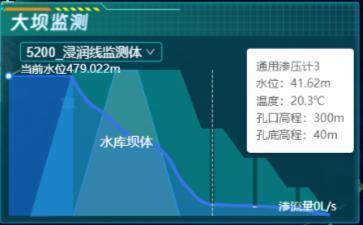

1. 大坝监测：显示工程下各个浸润线监测体监测数据（包含：当前水位、温度、孔口高程、孔底高程、渗流量）；

详细数据：

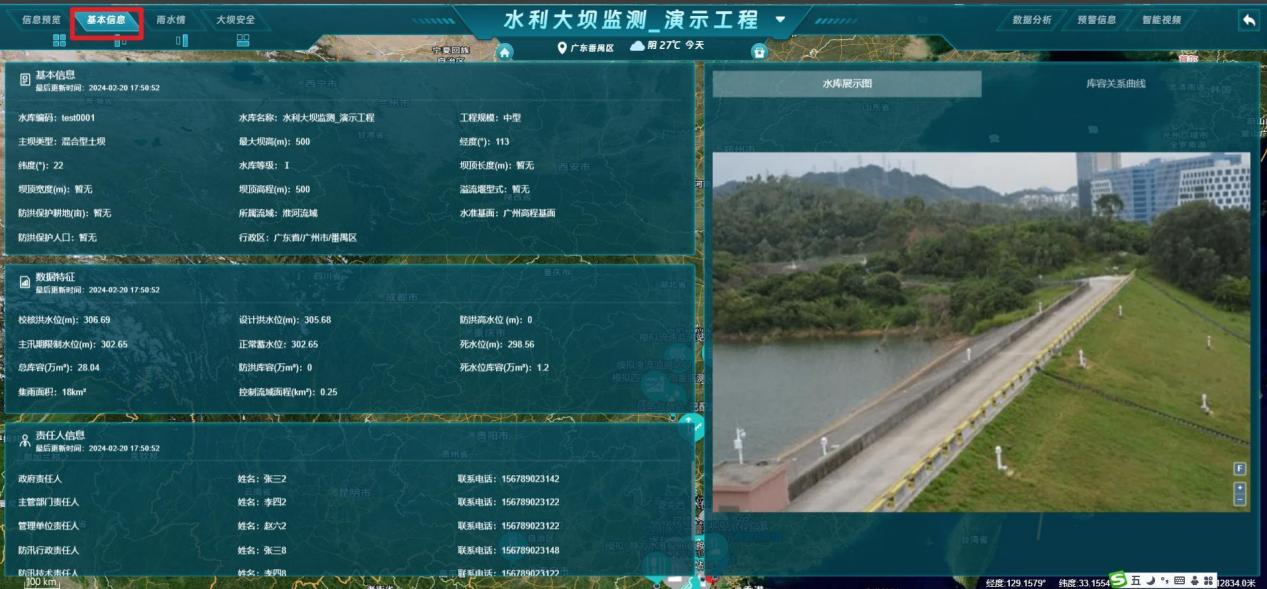

1. 基本信息：显示当前工程基本信息、数据特征、责任人信息、水库演示图、库容关系图表；

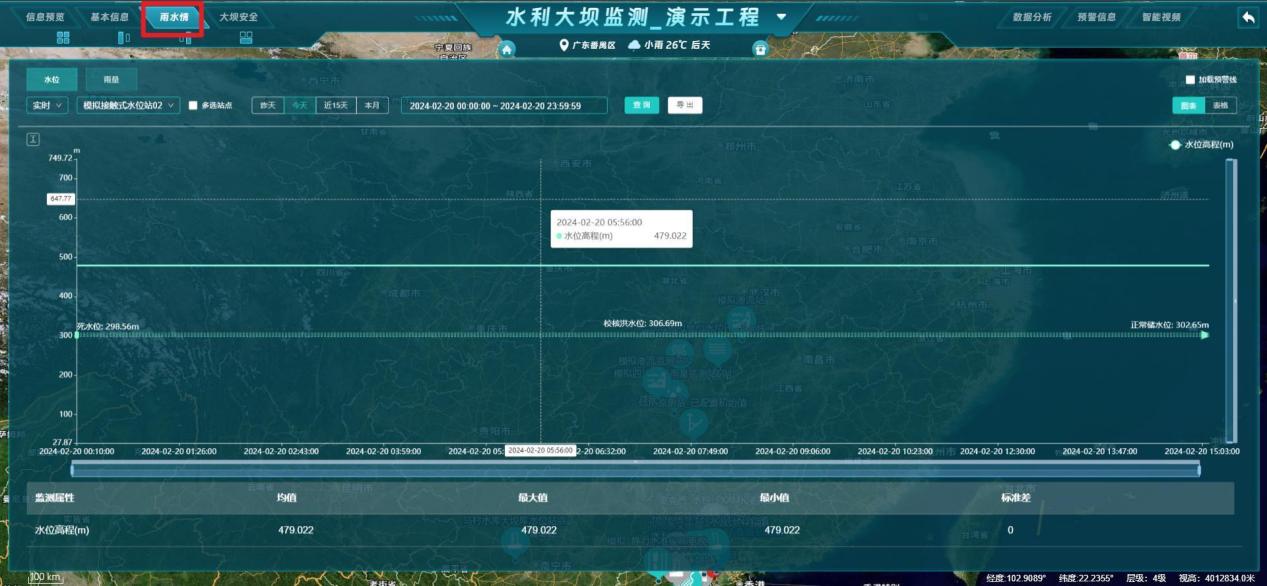

1. 雨水情：显示当前工程【水位、雨量】站点监测数据，可切换图表/表格查看监测数据；

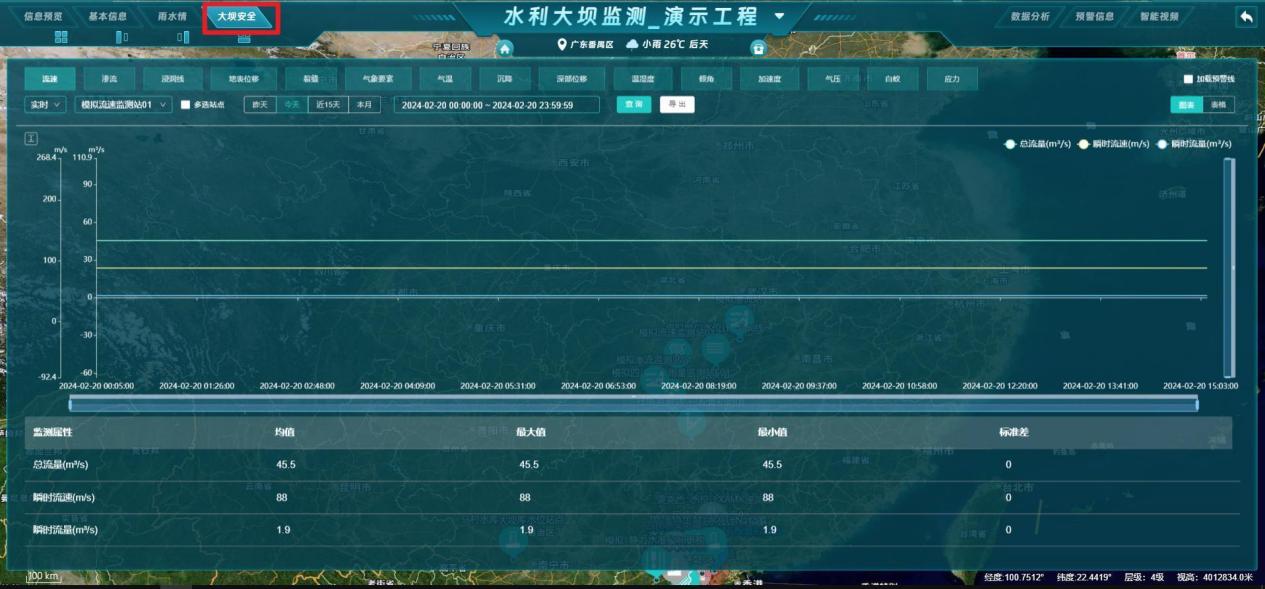

1. 大坝安全：显示当前工程地表位移、渗流、浸润线等站点的监测数据，可切换图表/表格查看监测数据；

1. 数据分析：展示当前工程的【相关性分析、数据趋势分析、雨水情示意图、大坝浸润线、监测报表】等分析图表；

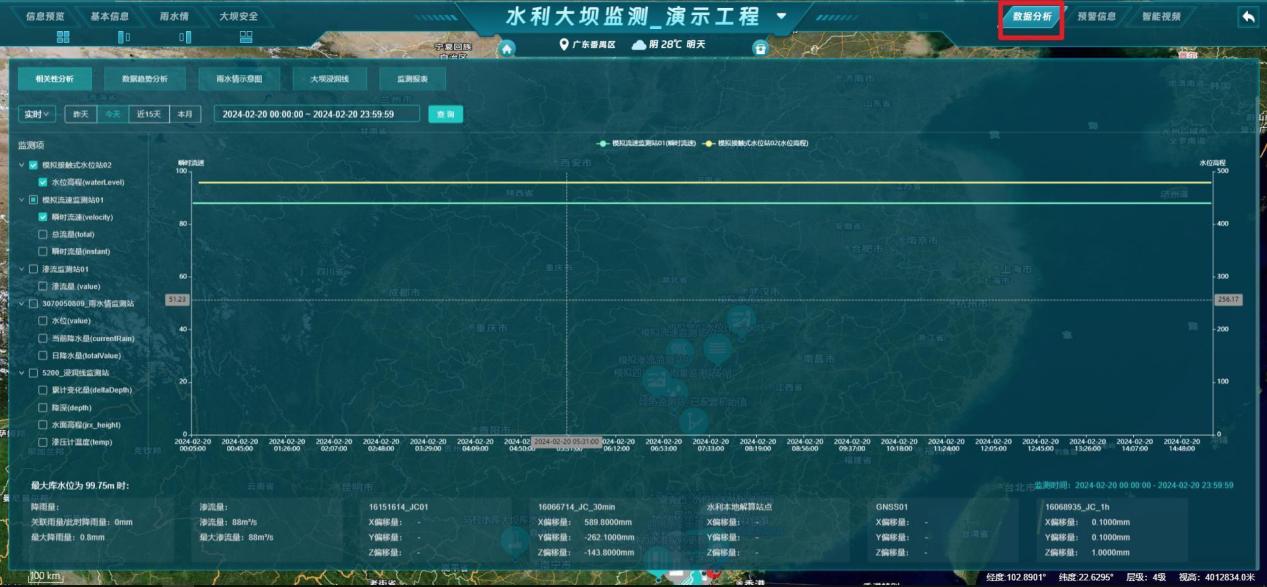

相关性分析

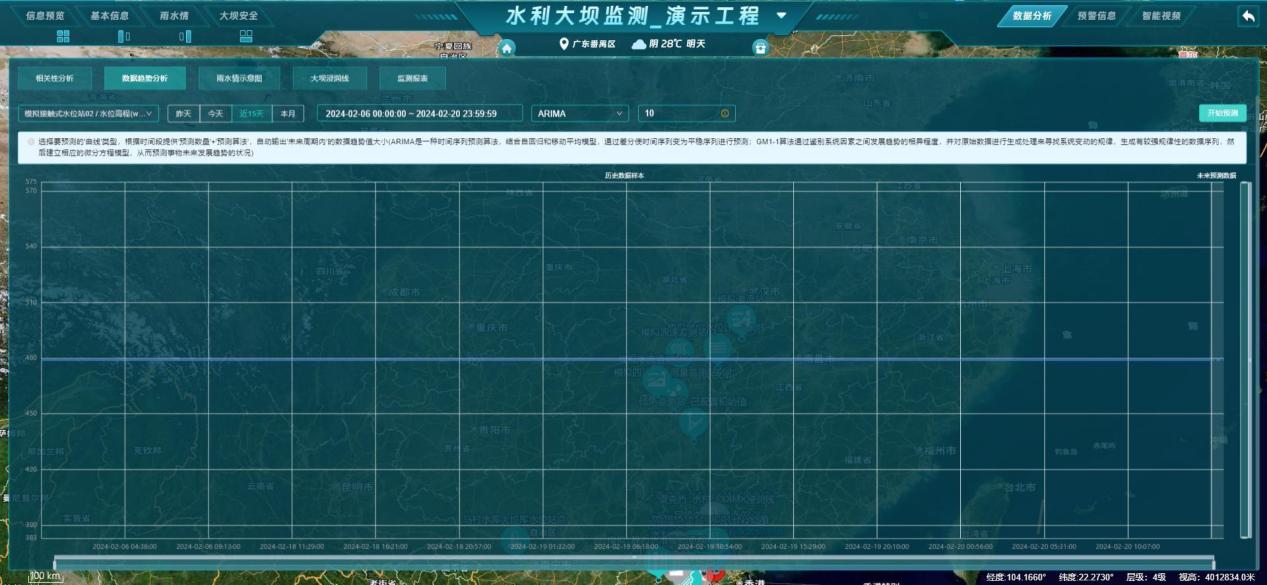

数据趋势分析

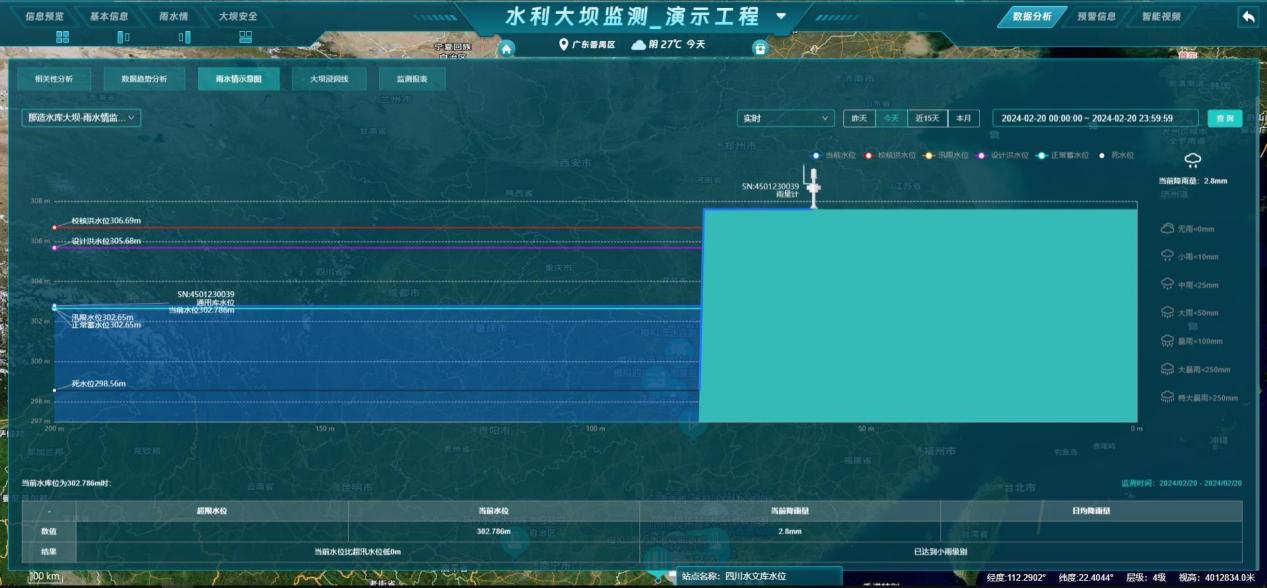

雨水情示意图

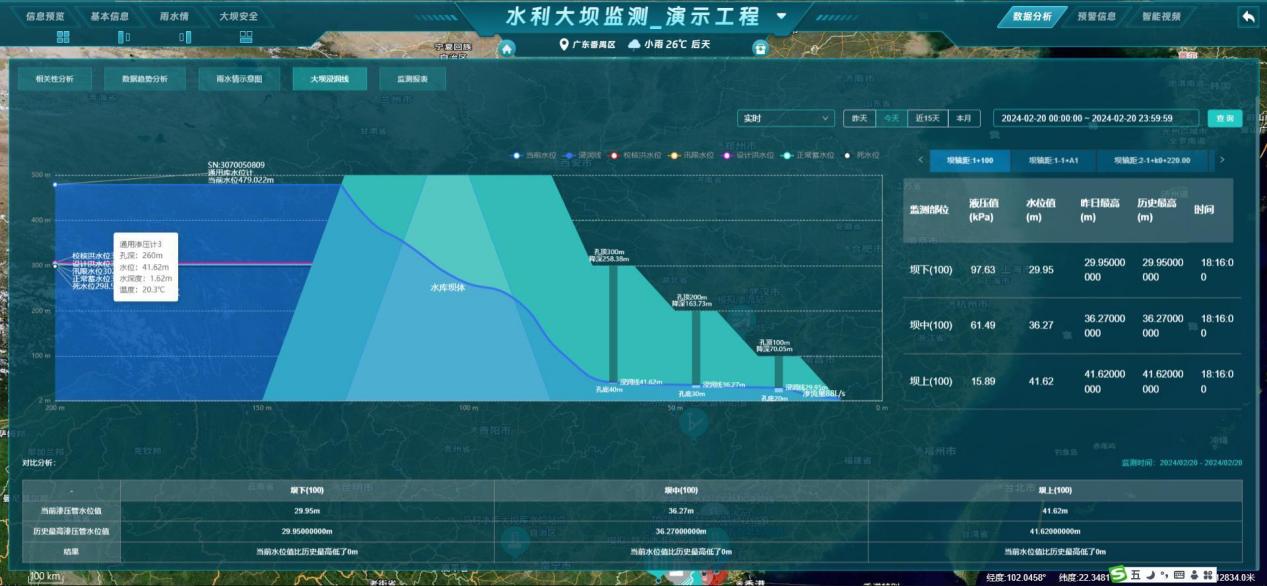

大坝浸润线

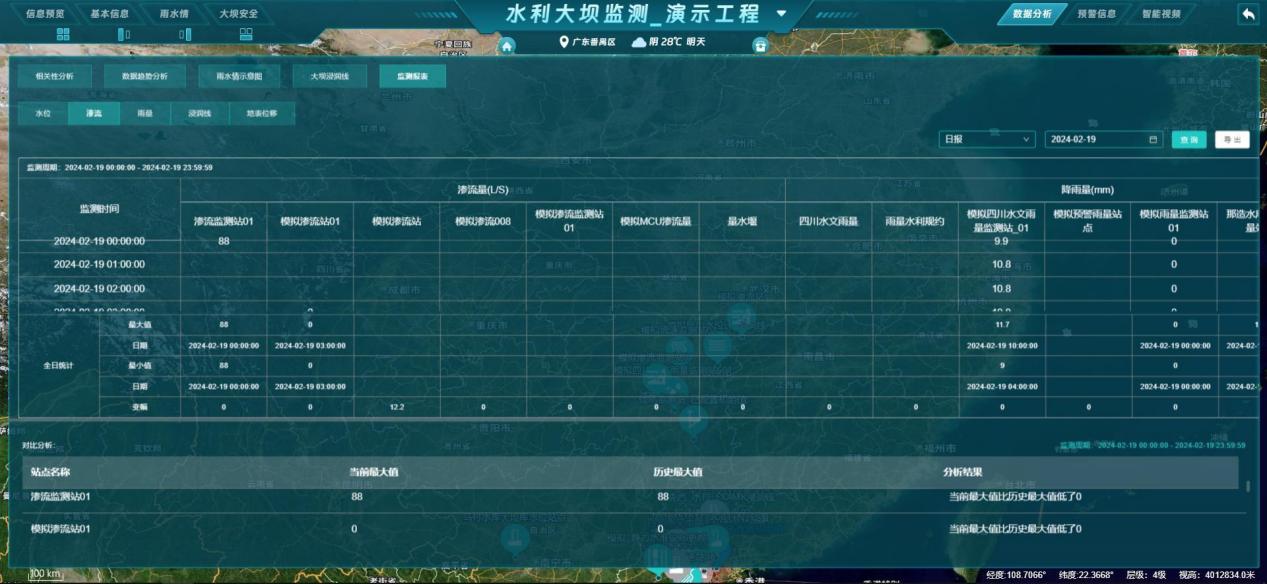

监测报表：根据不同的监测类型查询相关报表信息，可查询日报、周报、月报

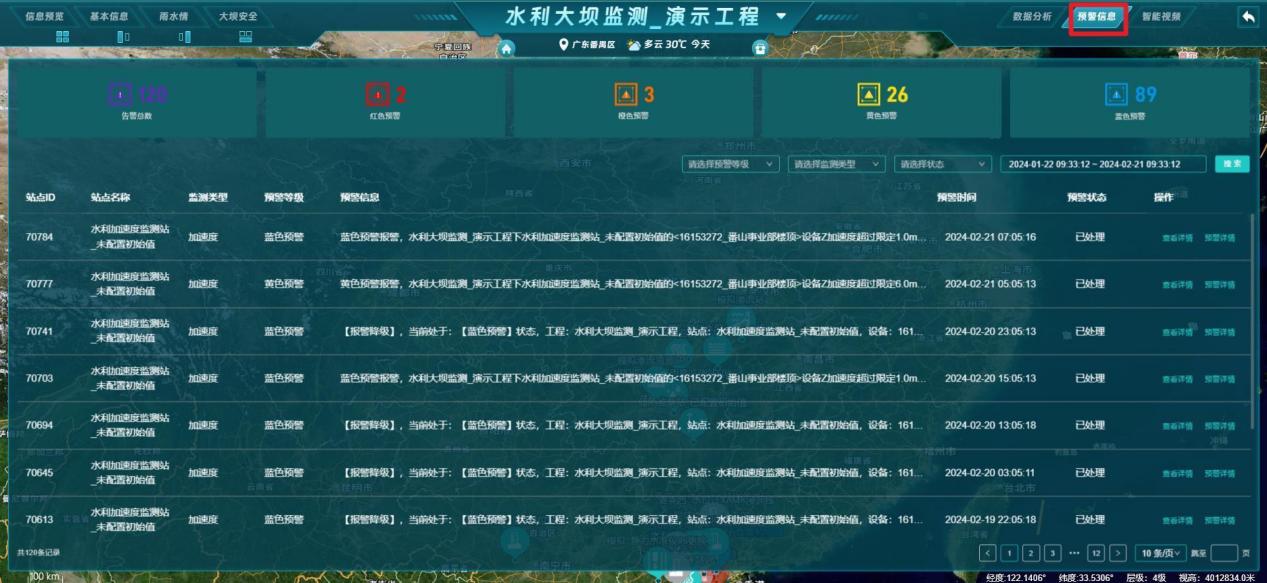

（5）预警信息：展示当前工程各等级的预警信息

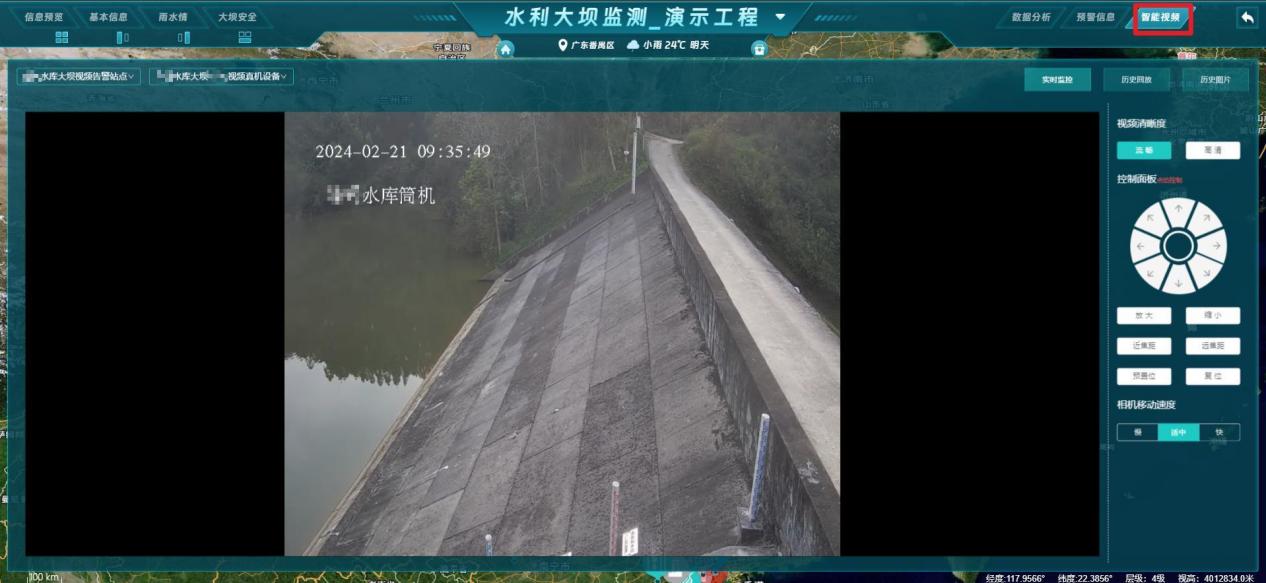

1. 智能视频：能查看实时视频监控、历史视频回放和历史抓拍图片


点击右上角

，可由单工程大屏切换到多工程大屏。

首页

【功能说明】 首页仪表盘页面，可以快速查看所有工程的数据一览、预警信息以及质保、问题工单情况。

【操作用户】 管理员、项目经理、产品经理

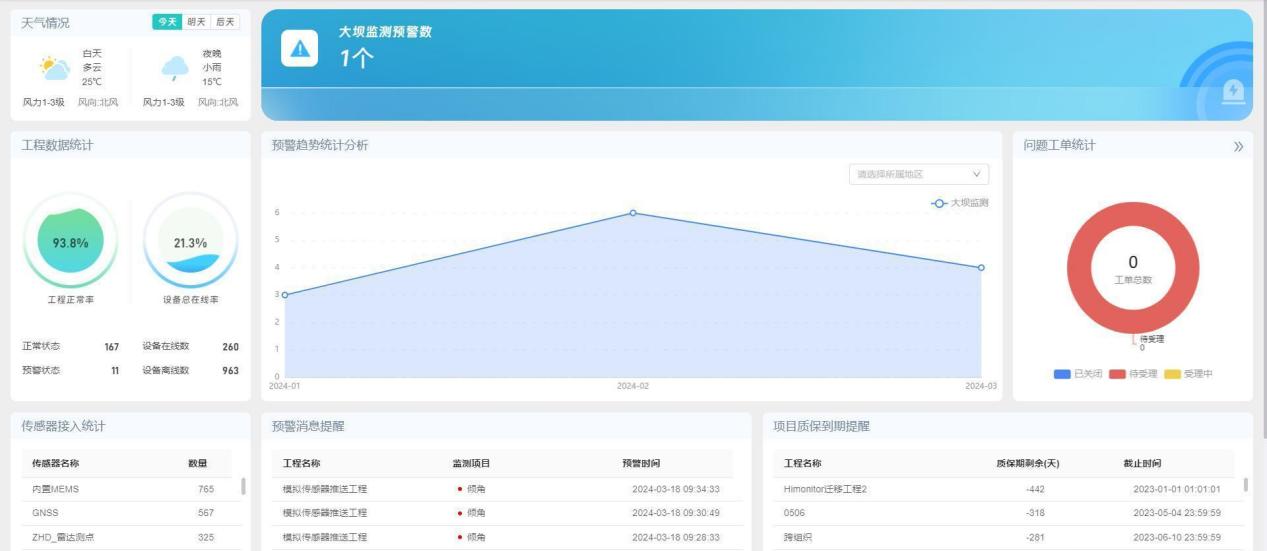

【操作说明】 登录平台，默认跳转到【首页】，首页包含：天气情况、工程数据统计、传感器接入统计、行业预警数量统计、预警趋势统计分析、预警消息提醒、项目质保到期提醒、问题工单统计。

天气情况：展示客户端所在地区的天气现象、天气图标、风力、AQI空气信息；

行业预警数量统计：

1. 汇总展示【地灾、矿山、水利、梁】4个行业的监测预警总数；
2. 有对应行业工程下的站点触发预警，对应行业的卡片预警数量就会”加1″ ，取消预警则会”减1″；
3. 预警数是实时统计，未取消预警，卡片中对应行业预警数不会消失；
4. 【首页-行业预警数量】根据用户所属权限进行展示，已授权对应行业，才会展示对应行业预警卡片信息；
5. 登录用户，无对应工程权限，工程触发预警后，对应行业预警数量不会改变。

预警趋势统计分析：

1、汇总展示【地灾、矿山、水利、桥梁】4个行业的监测预警数，分行业统计数量；

2、可按时间展示4个行业的预警次数、可以按照区域筛选；

3、【首页-预警趋势统计分析】根据用户所属权限进行展示，已授权对应行业，才会展示对应行业预警统计数据；

4、工程下的站点触发【首次、升级、降级】预警，预警数会【加1】，取消预警曲线中数量不会改变。

工程数据统计：

1. 汇总展示【地灾、矿山、水利、桥梁】4个不同行业，工程下的站点已绑定对应设备，设备绑定的传感器数据正常传输；
2. 工程状态：正常状态数量、预警状态数量；设备状态：设备总在线率、设备离线率；
3.
   可视化图表：展示工程正常率和设备总在线率。

传感器接入统计：

1、汇总展示【地灾、矿山、水利、桥梁】4个不同行业，工程下的站点已绑定对应设备，且设备下已绑定该传感器才会进行统计；

2、登录用户，无对应行业、及工程权限，则不会展示，只展示该用户所属行业、工程及站点绑定的设备下传感器信息。

预警消息提醒：

1. 汇总多工程的最新8条预警信息，根据用户所属权限进行展示；
2. 未授权的工程已触发预警，则不会展示。

问题工单统计：

1. 根据用户所属权限，统计对应行业工程下【已关闭、待受理、受理中】的问题工单数量

项目质保到期提醒：

1. 根据用户所属权限，汇总展示【地灾、矿山、水利、桥梁】4个不同行业，所有工程项目的质保剩余天数以及截至日期。
2. 行业预警数量统计，修改为【定时统计】，目前统计频率是一小时统计一次；
3. 点击预警卡片展示预警性情弹窗。
4. 工程数据统计，修改为【定时统计】，目前统计频率是一小时统计一次；
5. 点击工程正常率图表，展示工程数据统计详情；
6. 点击在线率图表，展示设备数据统计详情。
