MCU监测云2.0调试文档（水利）
MCU调试

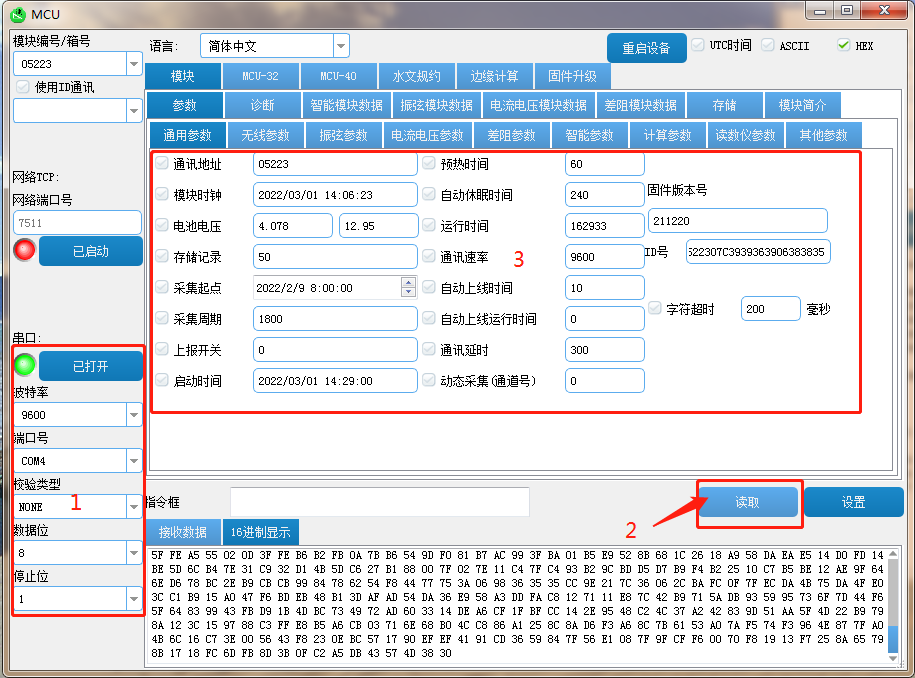

读取配置（选择端口号、波特率打开串口—点击读取）

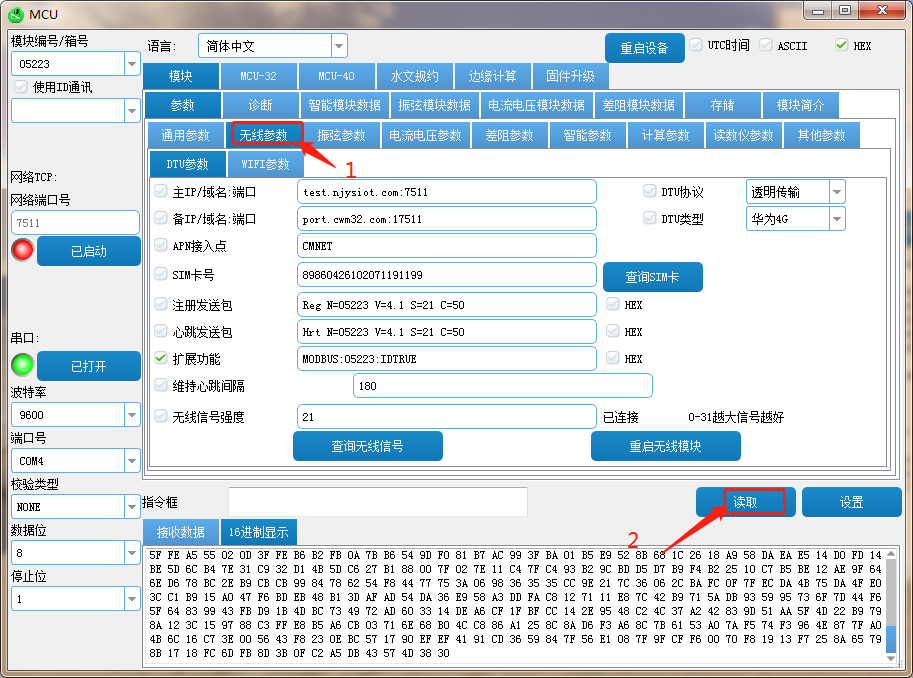

读取无线参数；（择无线参数—点击读取）

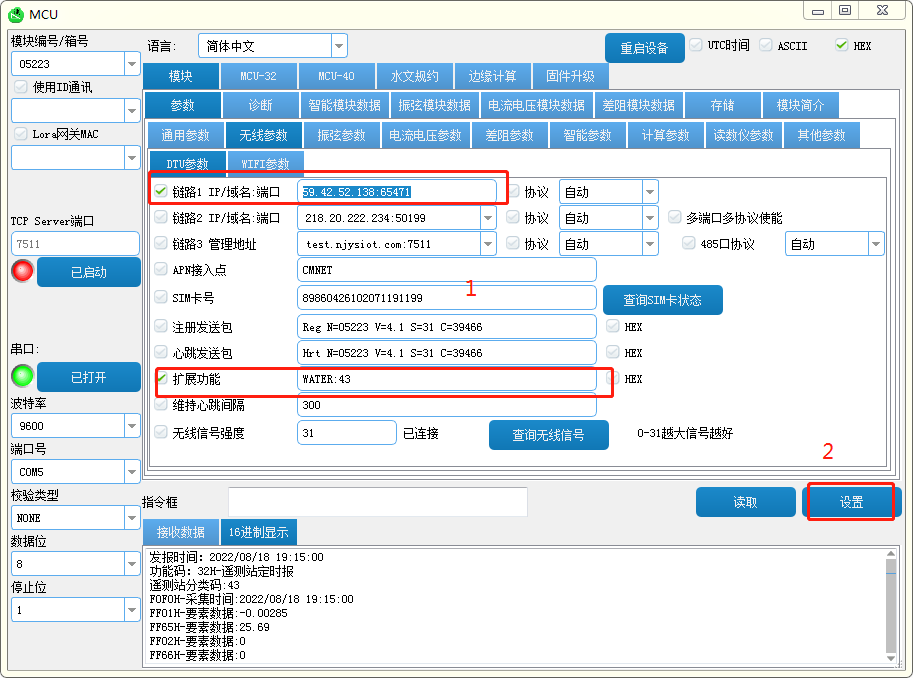

设置扩展功能和传输地址；
扩展功能WATER:45（16通道）WATER:43（8通道）WATER:42（4通道）勾选扩展功能，填写内容点击设置；例如：8通道；扩展模块WATER:43
勾选链路1 IP/域名；输入端口举例：59.42.52.138:65471—设置；
添加传感器；

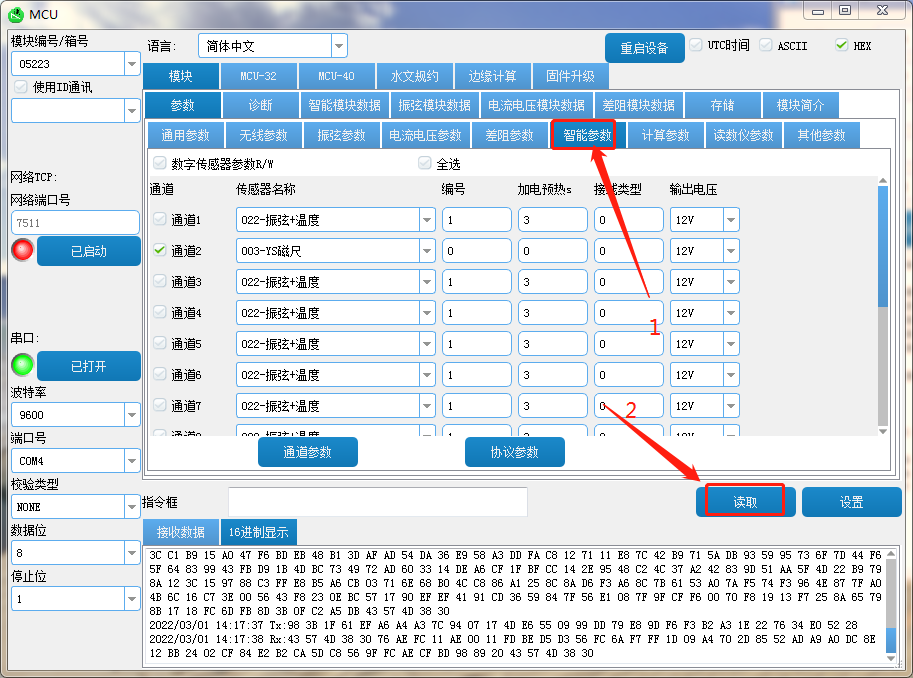

选择智能参数读取配置；
默认是弦式传感器；

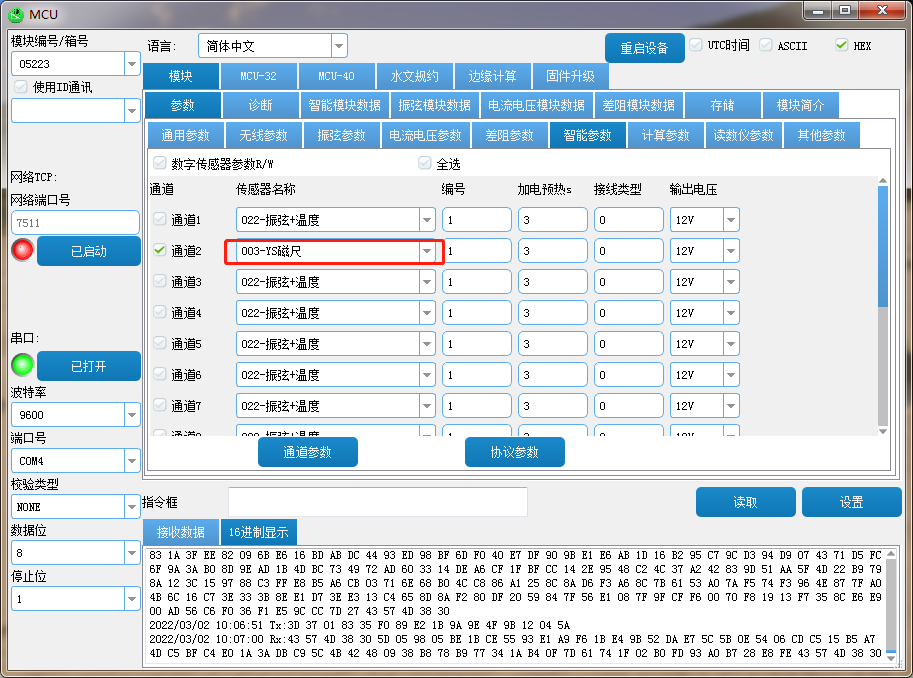

举例;量水堰计接的2通道-,勾选通道2，选择003-YS磁尺，点击设置）
边缘计算；

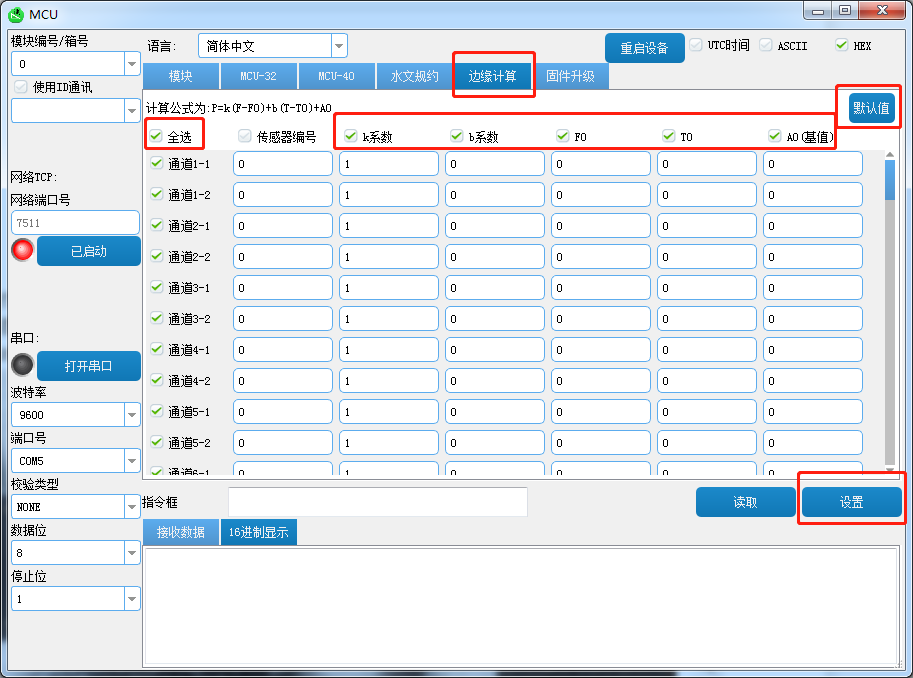

在“边缘计算”中，按下图勾选参数，再点击“默认值”，点击设置，弹出设置成功后关闭串口工具。
设置时间

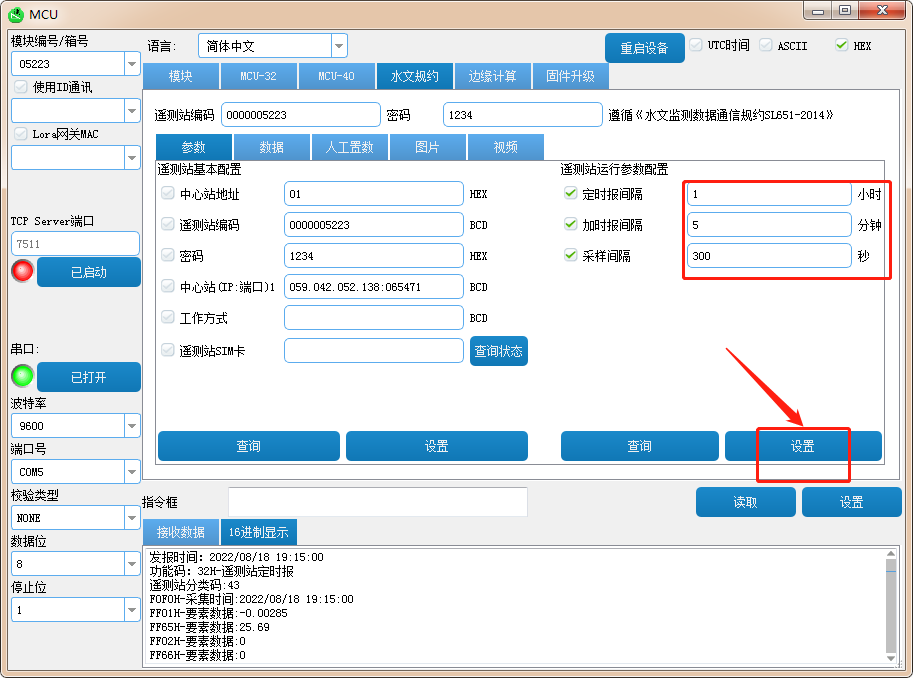

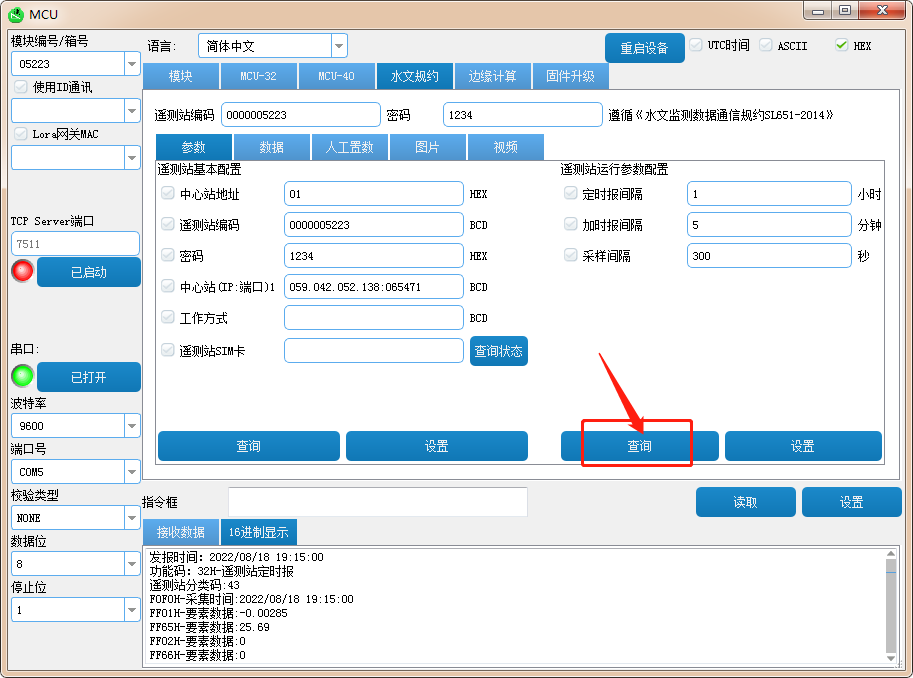

水文规约——参数——查询；勾选定时加报填写定时报间隔“1”加报间隔“5”采样间隔“300”——设置；
读取数据;(存器数据，设置5分钟，需要等5分钟后 才读取数据）

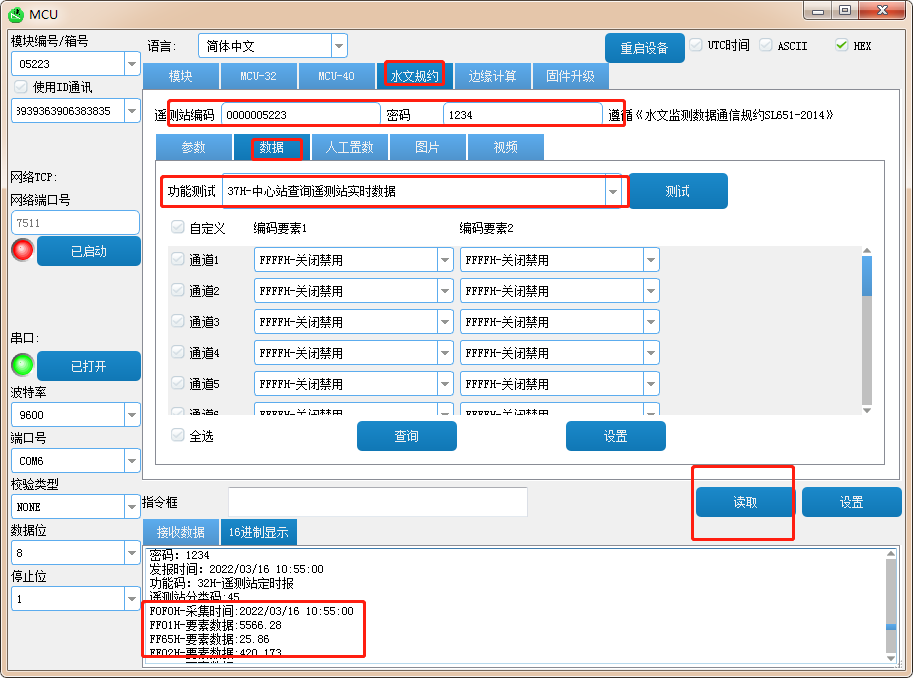

水文规约—数据-选择37H实时数据—测试—查看数据；（记录传感器的初始值和对应的通道数）
例如渗压计：FF01(要素编码配置到平台)5566.28（初始模数配置到平台）
设置传感器计算系数（配置对应通道-1即可，比如通道1-1,通道2-1）

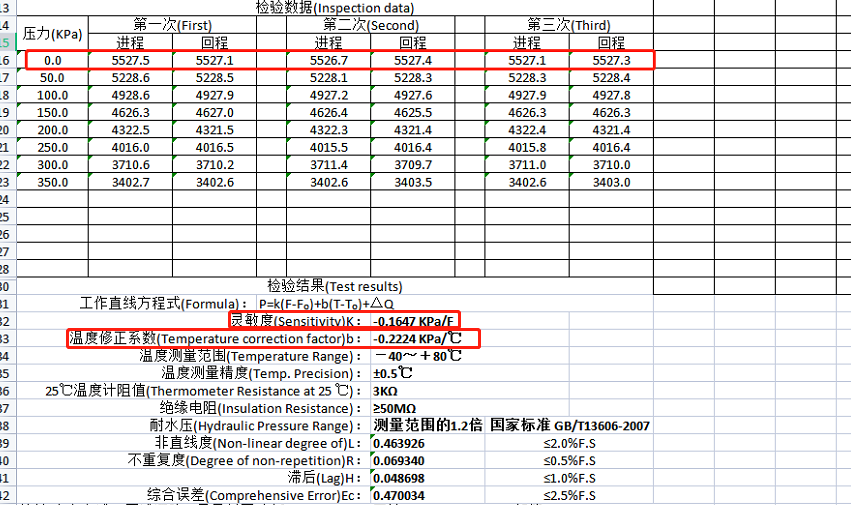

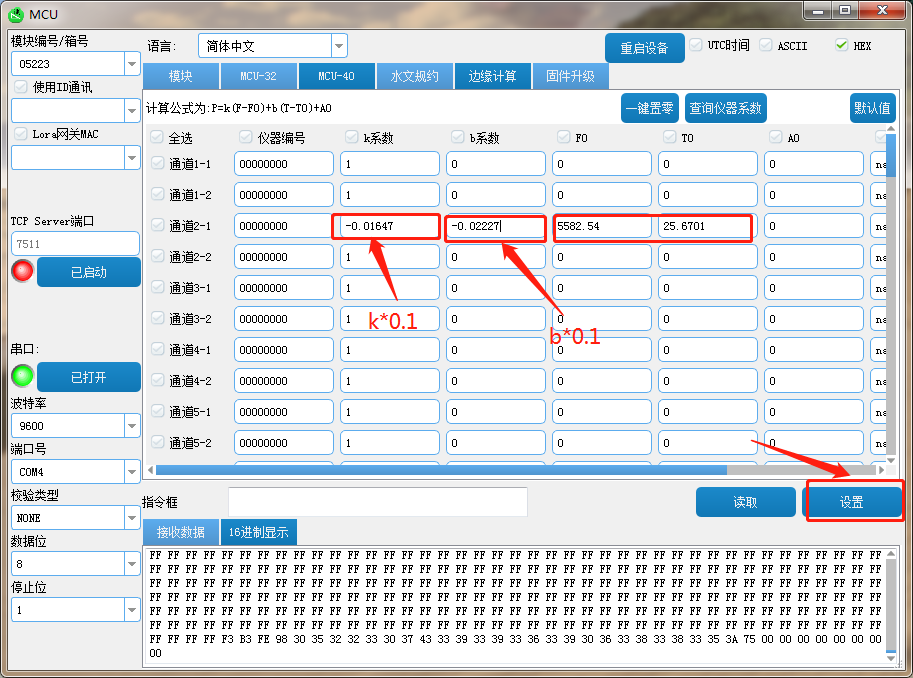

渗压计边缘计算配置，监测云2.0平台不需要设置渗压计边缘计算，平台端配置即可；（k值、b值看配置表，F0、T0安装前初始值）
举例：渗压计接的通道1，出来是水位值；(单位m）
没有配置边缘计算，渗压出来是模数，配了边缘计算：K值和b值那些，渗压出来就是压力值；单位：Kpa；如果想上来直接水位值：就是公式那里K*0.1,b*0.1,单位m；
- F0:安装放入孔内前的初始模数；
- TO:安装放入孔内前的温度；
- b系数 :配置表提供；（b值配置表基础上*0.1）
- K系数: 配置表提供；（K值配置表基础上*0.1）

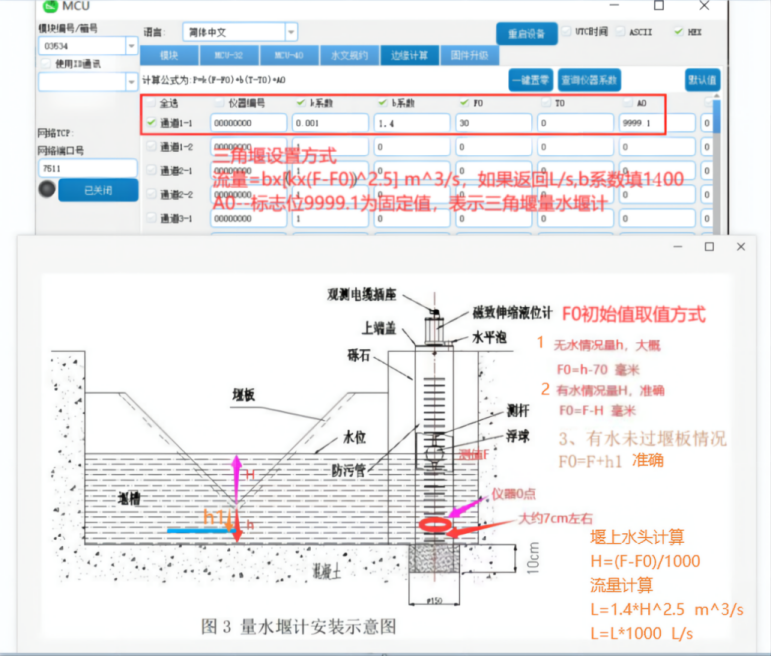

量水堰计边缘计算配置，出来直接是渗流量值；监测云2.0平台需要设置量水堰计边缘计算（支持三角形模型）
- F0:堰口到量水堰计数据0为浮球的距离；
- b系数 :1400，单位L/S；
- K系数: 0.001；
- A0 : 9999.1
- 无水情况；
F0=h-70
h:表示为堰口到底部的距离
- 有水未过堰板；
F0=F+h1
F:表示量水堰计当前采集值，单位mm；
h1:表示水面到堰口的高度，单位mm；
- 有水过堰板；
F0=F-H
F:表示量水堰计当前采集值，单位mm；
H:表示堰口到水面的高度，单位mm；
- 渗流量（单位L/s)
计算出渗流量<=0,设备上传值就是0；
计算出渗流量>0，设备直接上传当前的值；

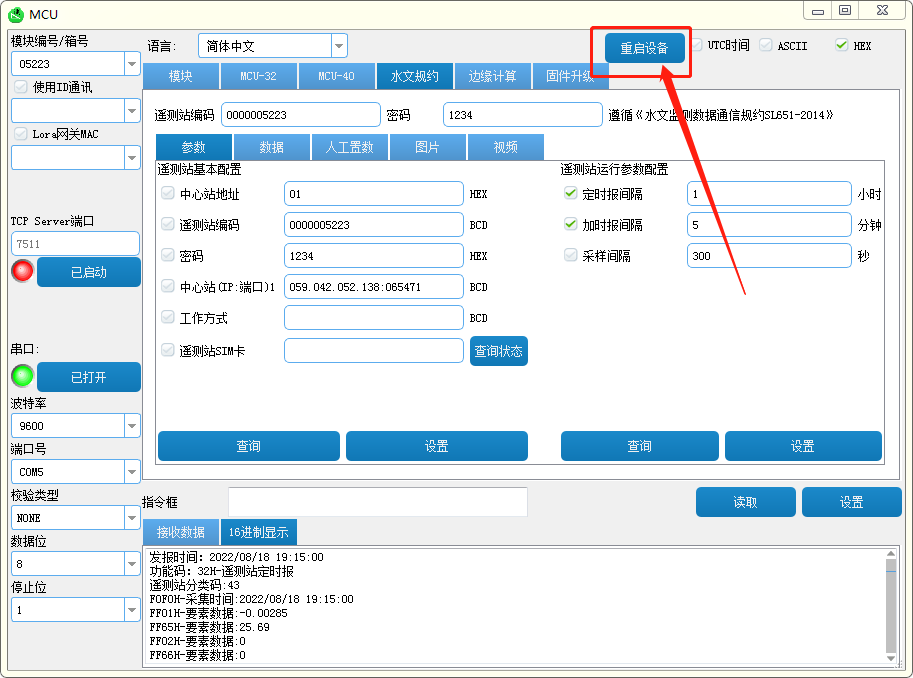

所有设备配置完后重启即可
平台配置

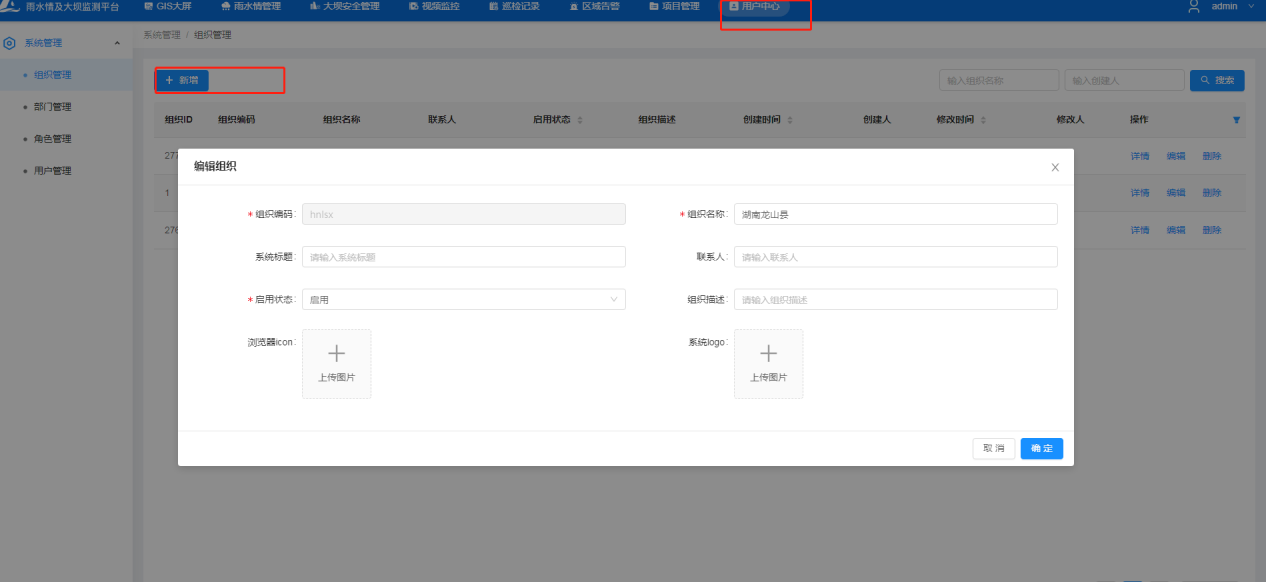

新建组织；
用户中心——组织管理—新建；

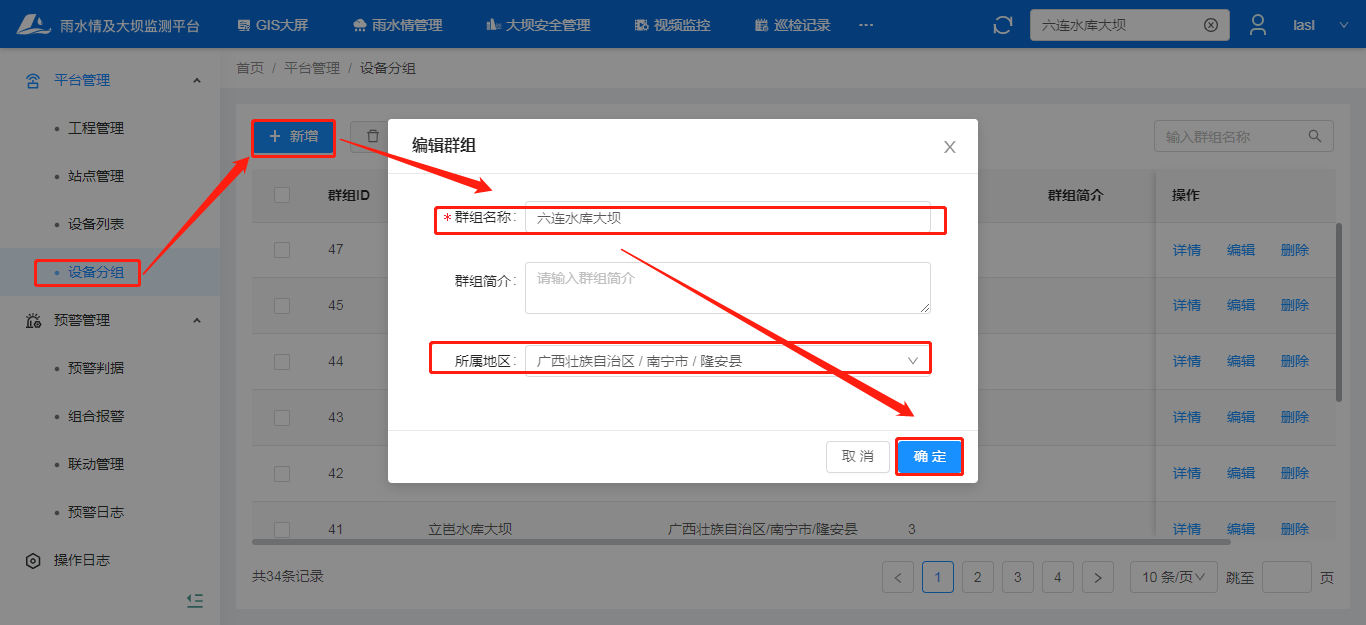

新建分组：项目管理—设备分组—新；

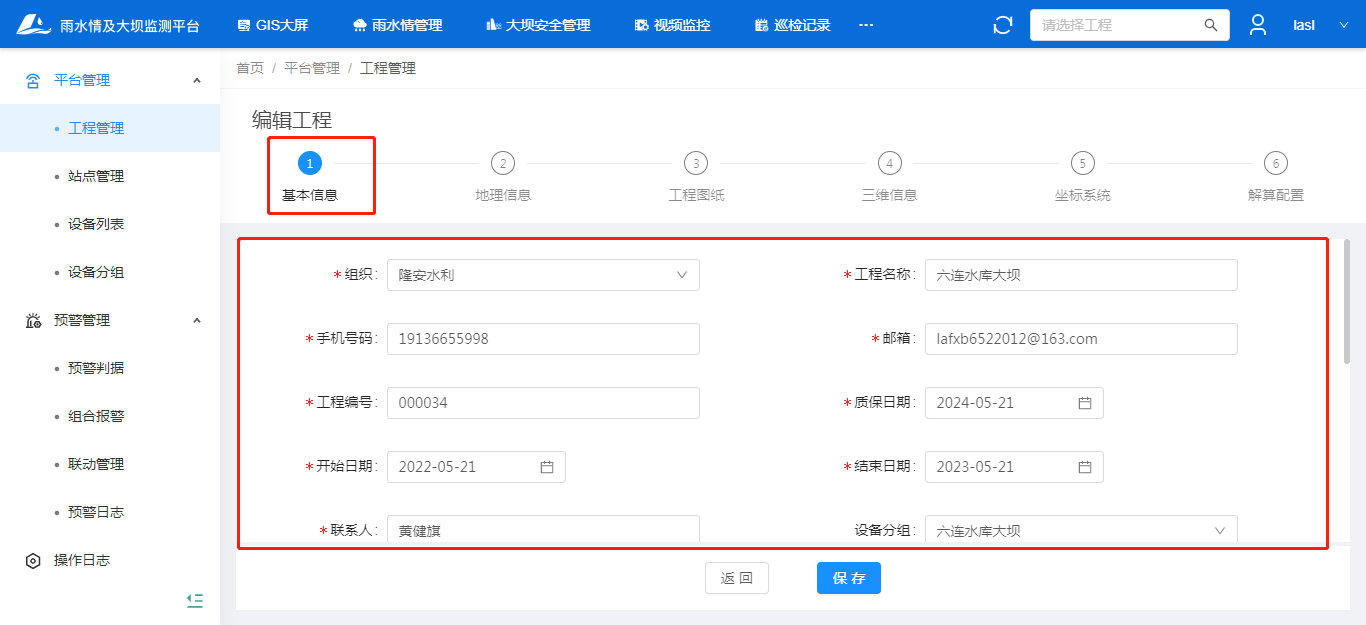

新建工程：项目管理—工程管理—新增；
填写基本信息-地理信息-工程图纸-三维信息-坐标系统-解算配置-保存；
工程编号：唯一六位数，例如000001；
设备分组：新增那个；

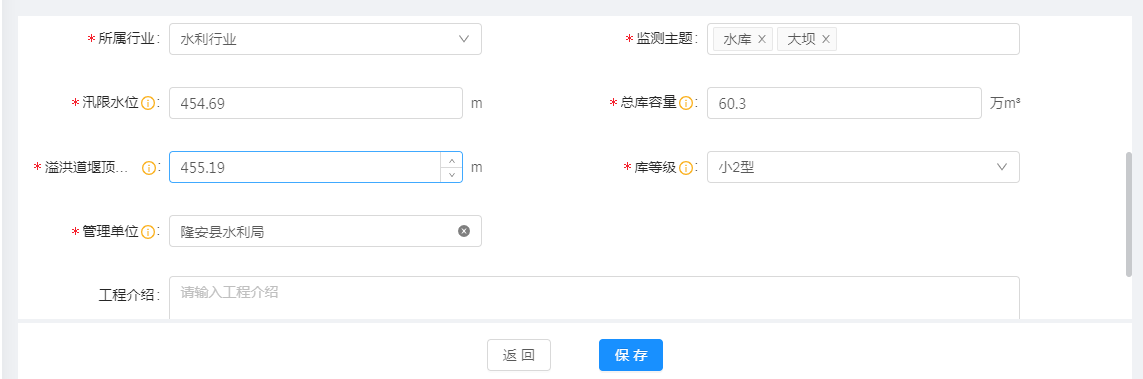

填写总库容量、汛限水位、溢洪道堰顶数值；
……

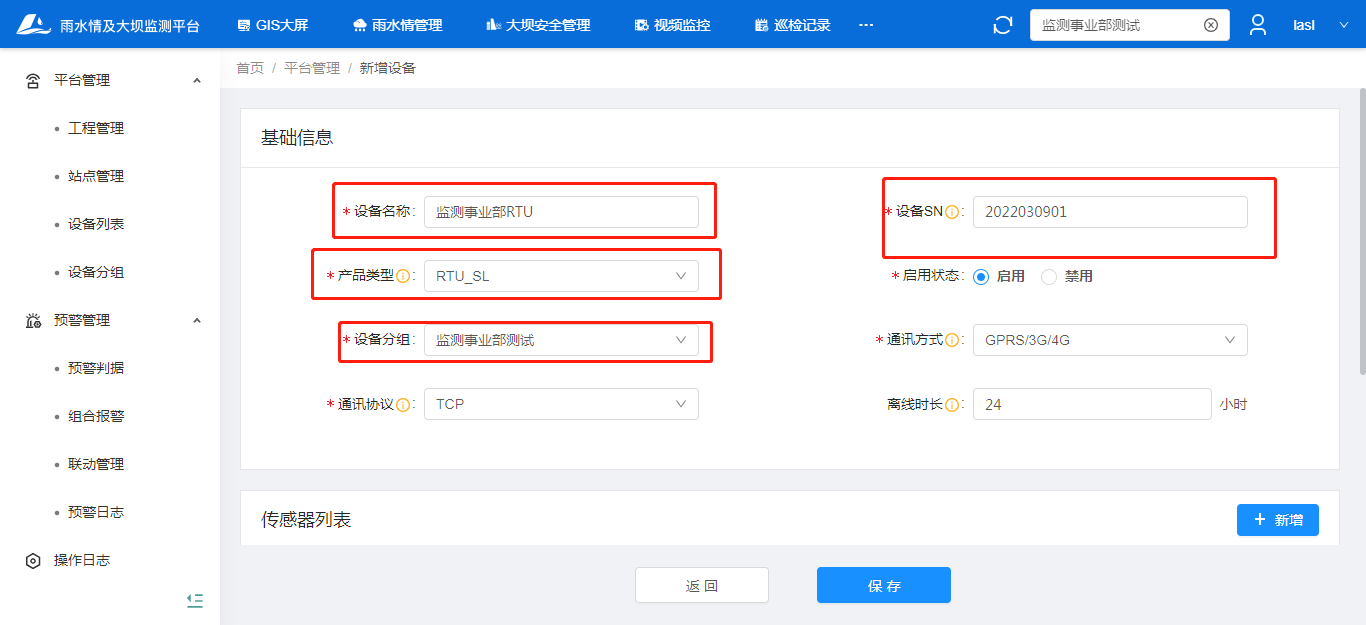

新增设备：项目管理—设备列表—新增；
- 填写设备名称；
- 填写设备SN
- 产品类型选择RTU_SL或MCU_SL
- 选择设备分组；

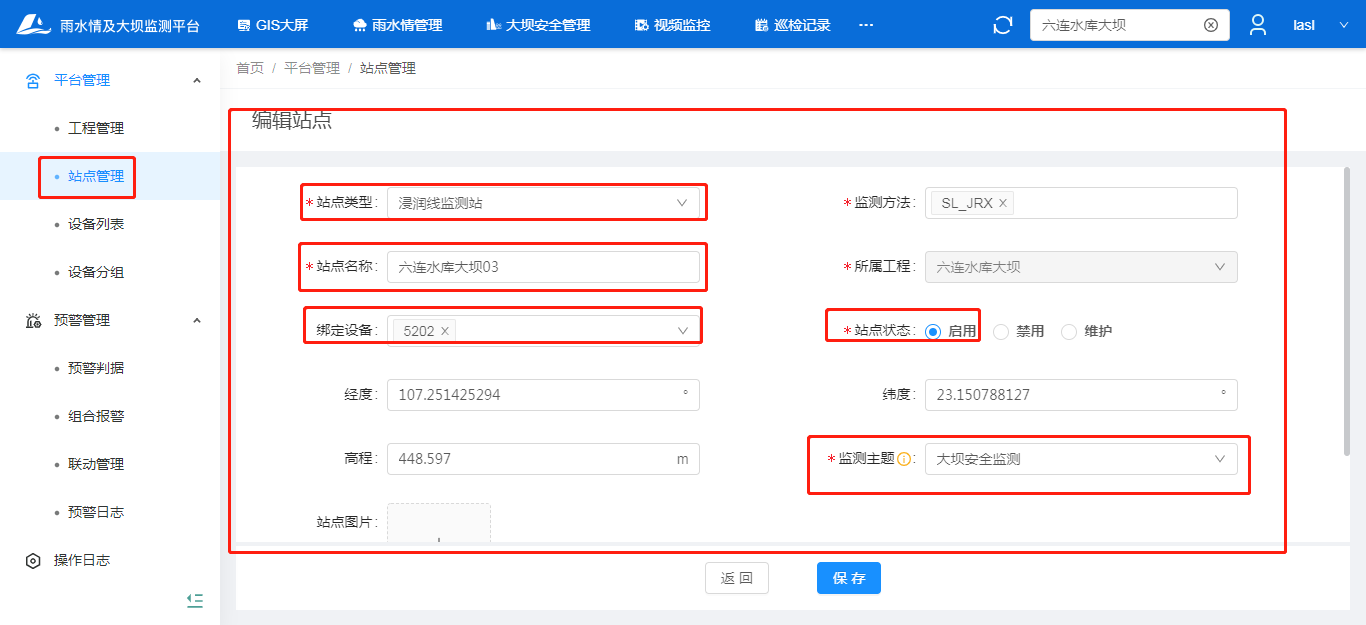

新建站点：项目管理—站点管理—新增；
选择站点类型；RTU选择雨量、库水位；MCU选择渗压、渗流量；
编辑站点名称；
绑定设备：RTU或者MCU地址；
填写经纬度高程；
选择监测主题；

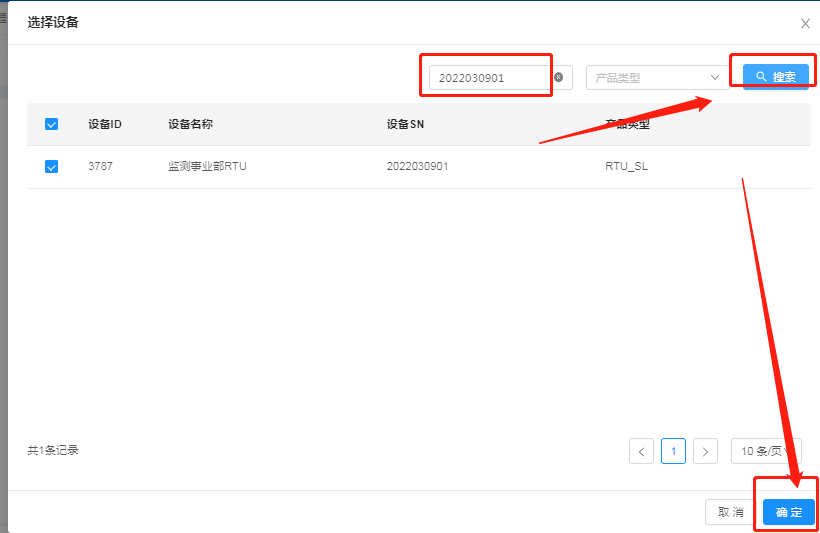

绑定设备：输入地址—搜索—选择 确定；

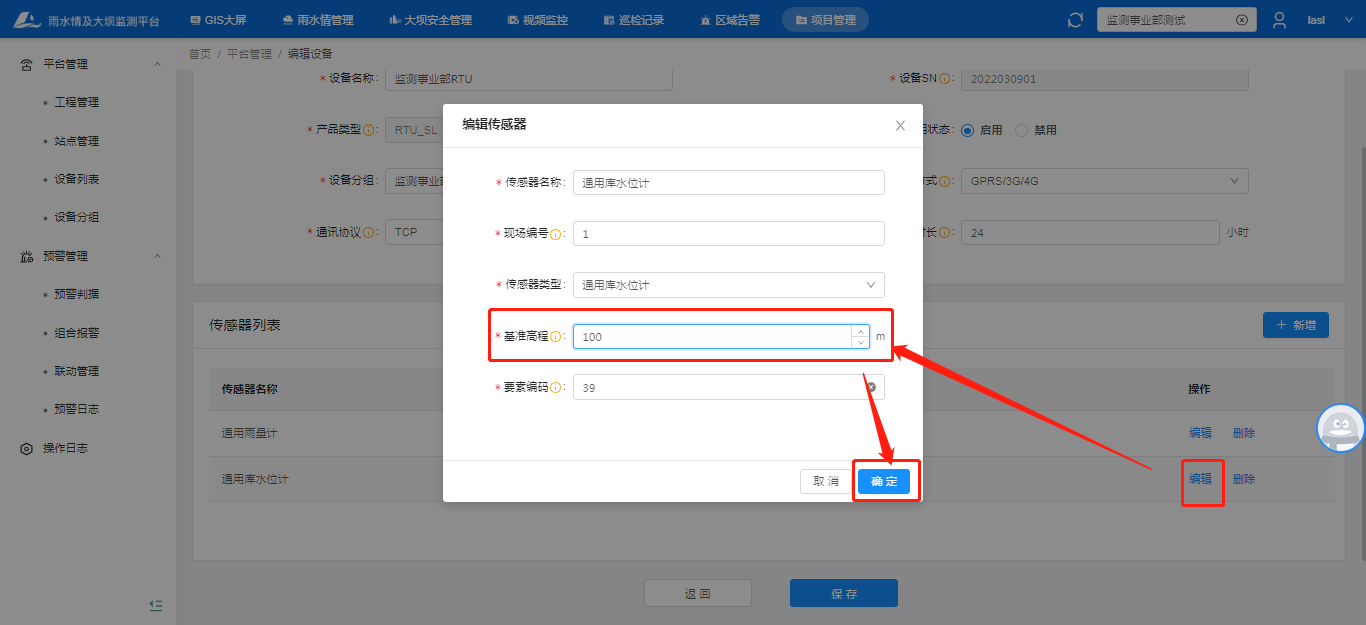

编辑传感器：设备列表—编辑—传感器列表编辑—填写参数—确定—保存；
- 要素编码；MCU对应通道号；举例通道1：FF01;
- RTU雨量22，水位39
- 其他配置根据现场而定

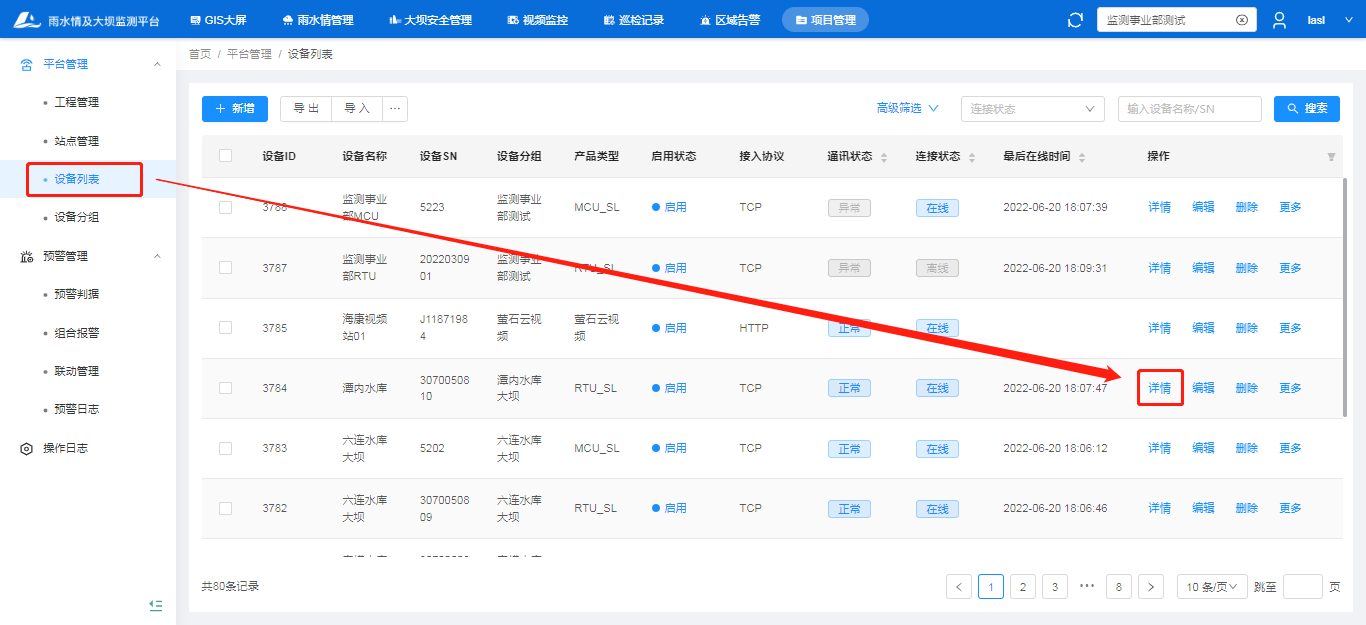

5.查看数据：设备列表—选择设备—详情；
以上内容存在疑问，请联系产品部胡军辉 电话18312842560
